Арочная накладная решётка АРН
Стоимость по запросу
Описание товара
Наружные решетки АРН предназначены для забора свежего воздуха и удаления загрязненного воздуха из зданий. Решетки предназначены для наружной защиты мест выхода вентиляционных шахт, воздуховодов, проемов при необходимости эстетического оформления наружной (фасадной) стороны помещений с обеспечением дополнительной защиты от осадков (отлив) и попадания посторонних объектов во внутреннее защищаемое пространство (сетка).
Описание и характеристики
Общие сведения
Наружные решетки АРН предназначены для забора свежего воздуха и удаления загрязненного воздуха из зданий. Решетки предназначены для наружной защиты мест выхода вентиляционных шахт, воздуховодов, проемов при необходимости эстетического оформления наружной (фасадной) стороны помещений с обеспечением дополнительной защиты от осадков (отлив) и попадания посторонних объектов во внутреннее защищаемое пространство (сетка).
Конструкция
Решетки изготавливают из оцинкованной стали или конструкционной углеродистой стали обыкновенного качества при нестандартных габаритах. Отличаются аккуратным внешним видом, вписывающимся в большинство существующих стандартов архитектурного дизайна, простотой монтажа, практически не препятствуют свободному перетоку приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования. Изготавливаются только в окрашенном варианте, только прямоугольного сечения. Решетки АРН представляют собой прямоугольную раму с установленными в нее неподвижными жалюзи, форма которых препятствует проникновению атмосферных осадков с улицы. В моделях АРН-С дополнительно установлена защитная сетка. Минимальный размер решетки 100×100 мм, с шагом 50 мм. В случаях, когда решётка не может быть изготовлена в односекционном исполнении – она производится в кассетном исполнении и собирается из двух или четырёх частей.
Техническая документация

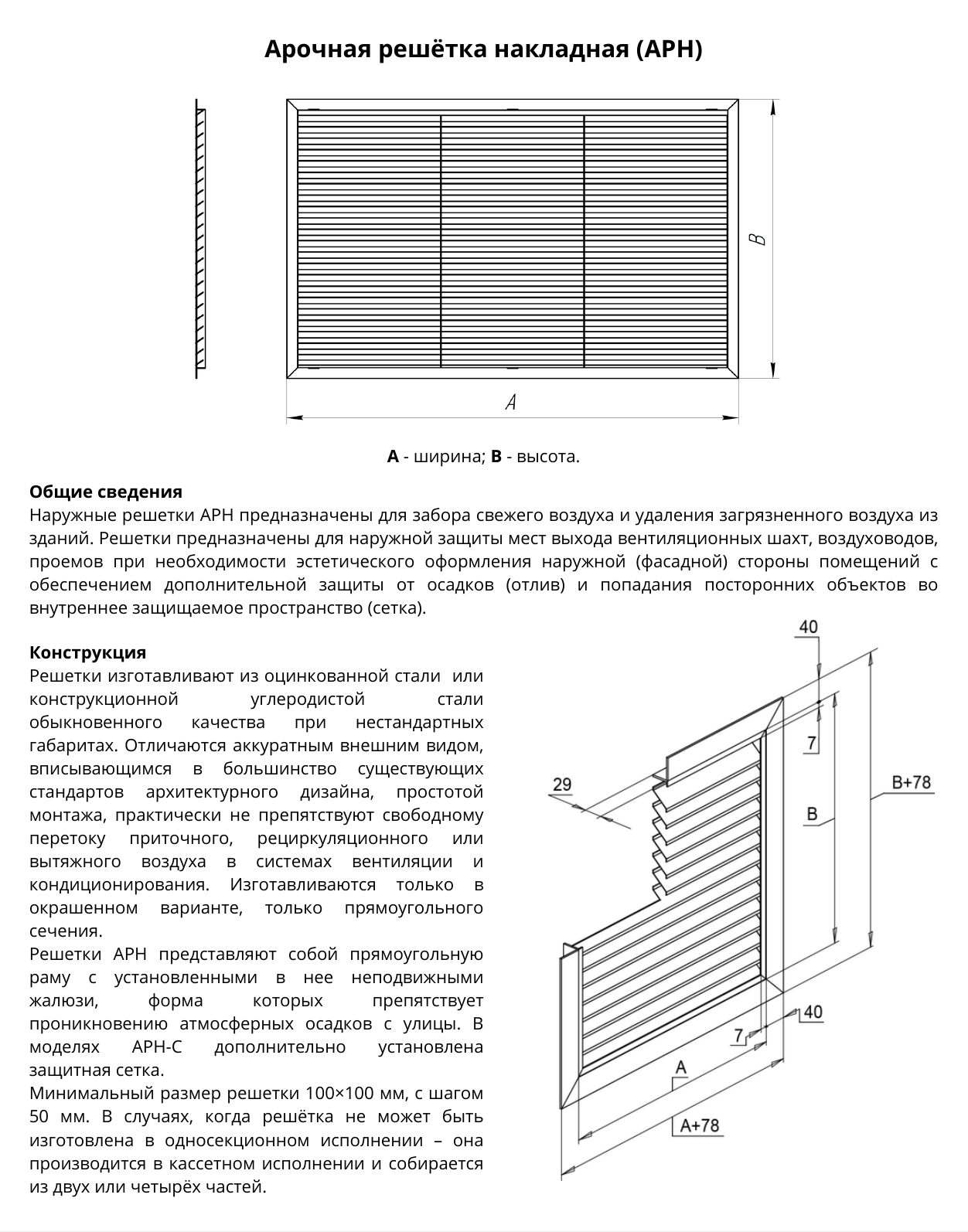

Каталог клапанов, решёток и корзин ↗Арочная накладная решётка АРН — конструкция и размеры решётки · PDF 42

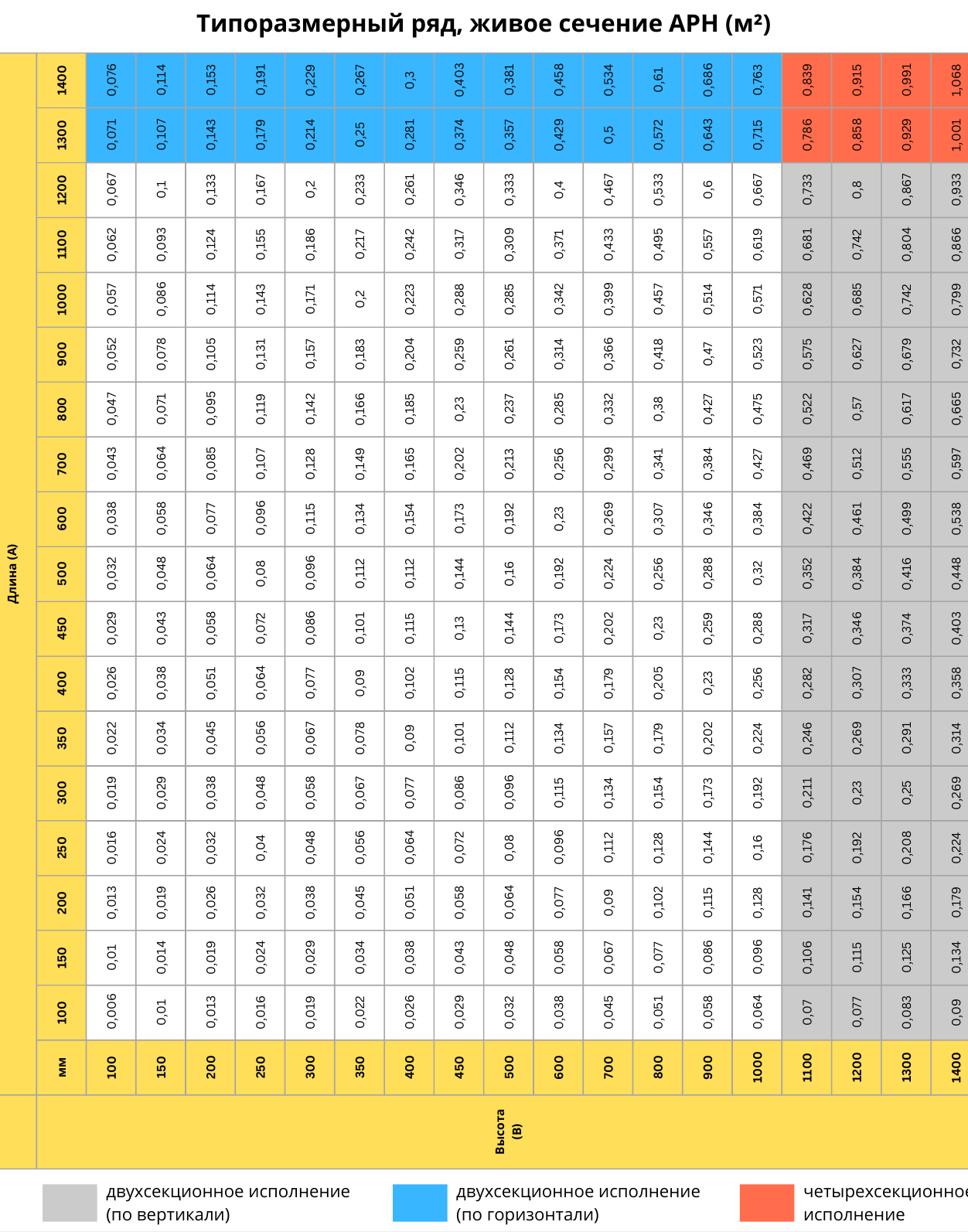

Арочная накладная решётка АРН — типоразмеры и живое сечение решётки · PDF 43
