Канальный рекуператор
Стоимость по запросу
Описание товара
Пластинчатый рекуператор для прямоугольных каналов применяется для переноса тепловой энергии между приточным и вытяжным воздухом в системах вентиляции. Благодаря специальной геометрии пластин теплообменника внутри рекуператора образуется два перекрестных, несвязанных между собой воздушных канала, по каждому из которых движется свой поток. Между холодным и теплым воздухом происходит активный обмен тепловой энергией, при этом отсутствует подмес вытяжного воздуха в приточный.
Описание и характеристики
Назначение
Пластинчатый рекуператор для прямоугольных каналов применяется для переноса тепловой энергии между приточным и вытяжным воздухом в системах вентиляции. Благодаря специальной геометрии пластин теплообменника внутри рекуператора образуется два перекрестных, несвязанных между собой воздушных канала, по каждому из которых движется свой поток. Между холодным и теплым воздухом происходит активный обмен тепловой энергией, при этом отсутствует подмес вытяжного воздуха в приточный. Использование энергии вытяжного воздуха значительно снижает затраты на нагрева или охлаждения приточного и повышает энергоэффективность всей системы.
Конструкция
Корпус пластинчатого рекуператора изготовлен из оцинкованной стали. Теплообменная вставка состоит из алюминиевых пластин толщиной 0,2 мм. Снизу теплообменника располагается поддон для сбора конденсата из оцинкованной стали. Крепление к воздуховодам осуществляется с помощью четырех фланцев из шинорейки расположенных на корпусе рекуператора. Для нормальной работы рекуператора рекомендуется предусматривать байпасную линию на притоке в обход рекуператора, для оттайки в случае образования наледи. Рекуператор RHPr допускается устанавливать в помещениях на горизонтальных участках воздуховодов поддоном вниз. Расстояние от теплообменника до следующего элемента сети должно быть не менее трех диагоналей рекуператора.
Техническая документация

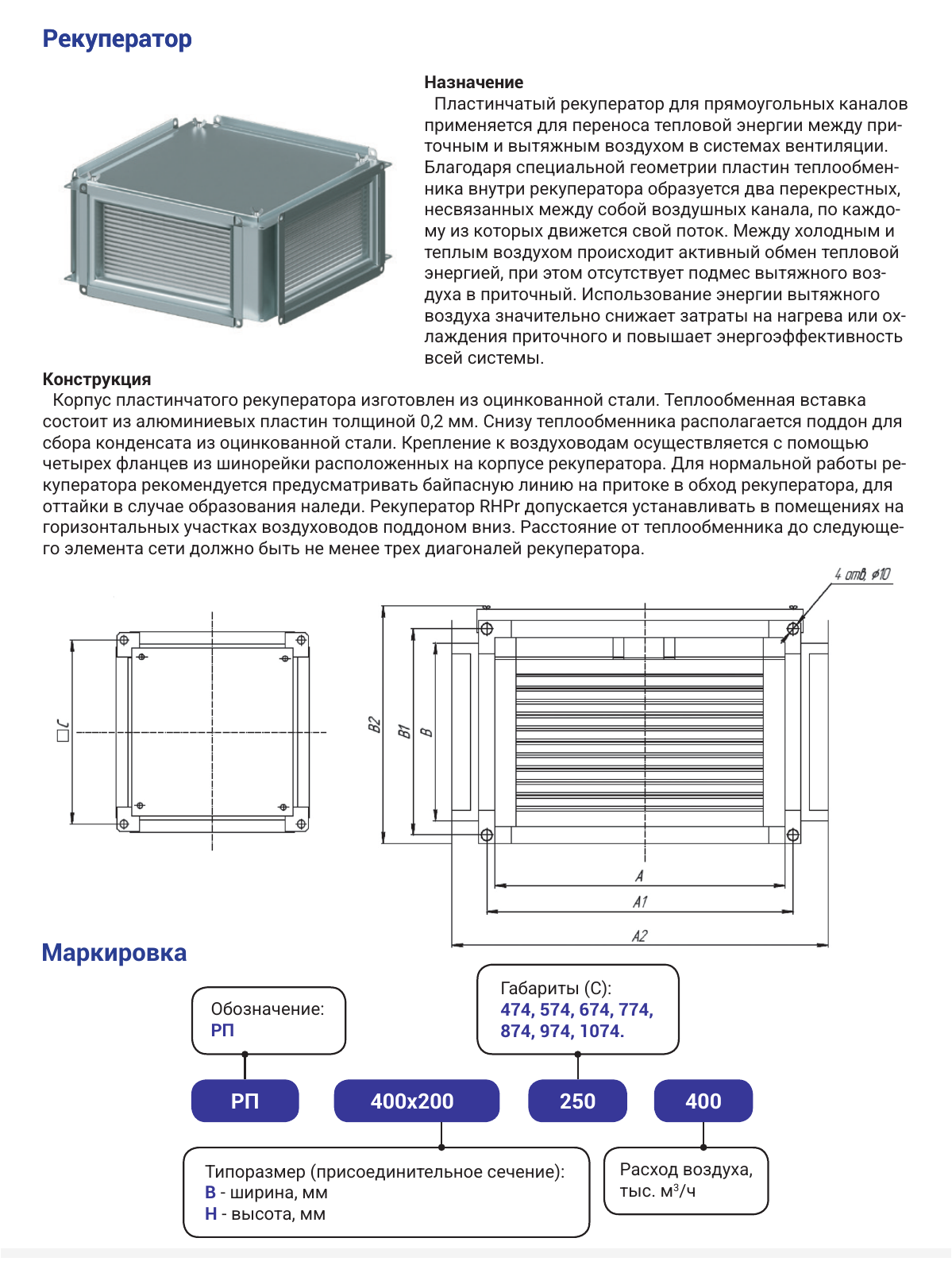

Каталог вентиляционного оборудования ↗Канальный рекуператор — назначение и конструкция рекуператора · PDF 104

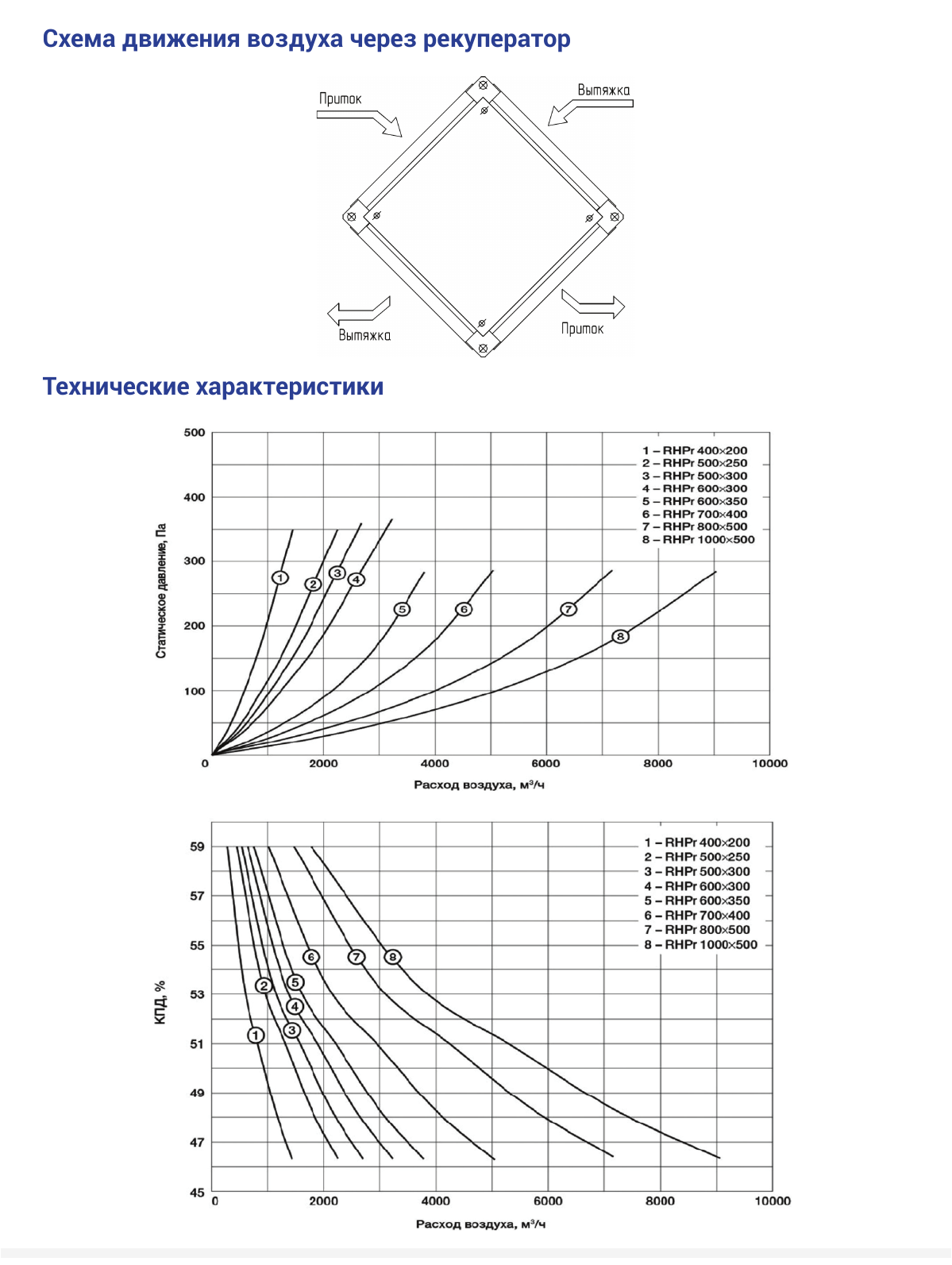

Канальный рекуператор — схема движения воздуха и технические характеристики · PDF 105
