Охладитель водяной канальный

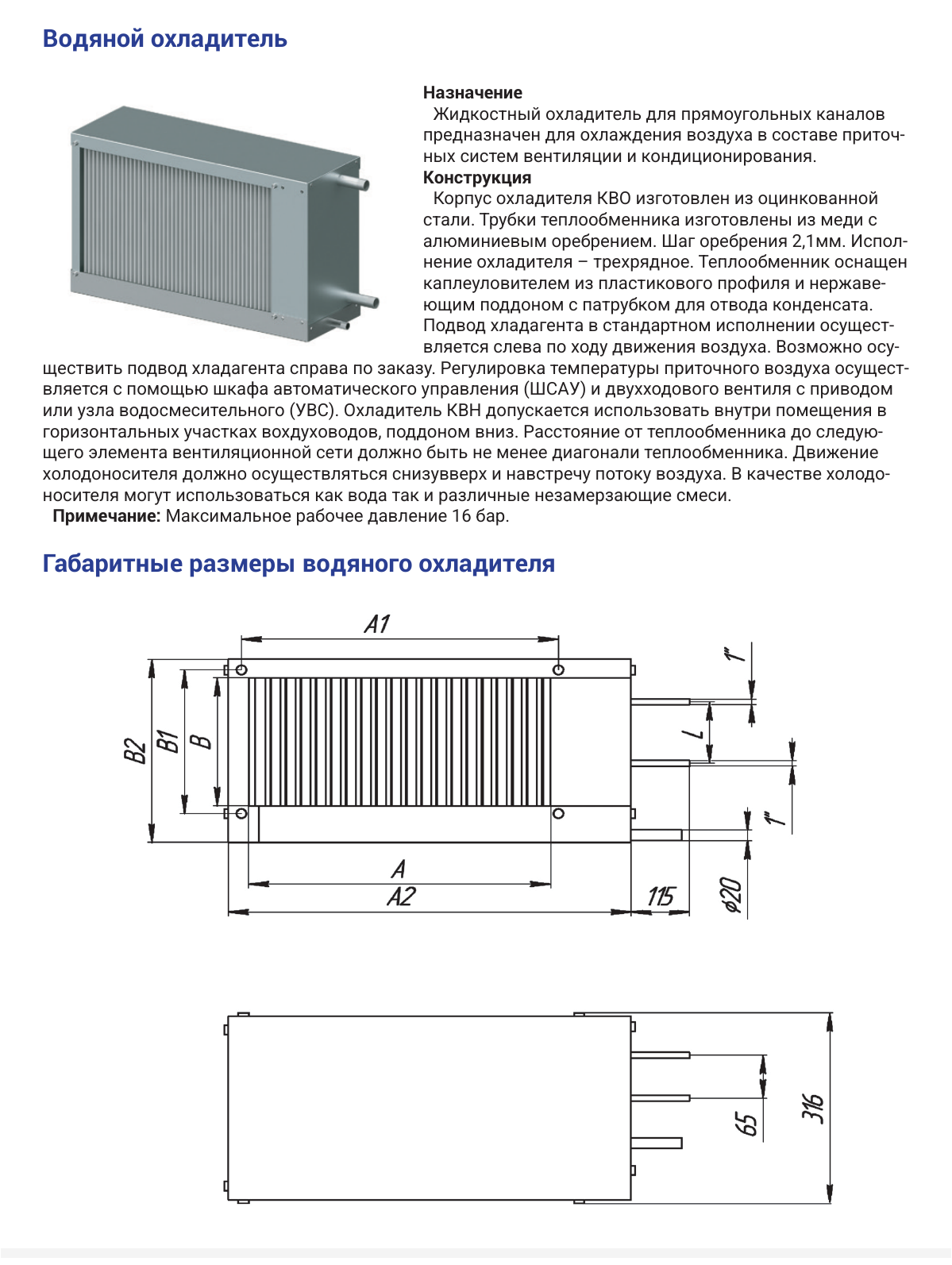

Назначение

Жидкостный охладитель для прямоугольных каналов предназначен для охлаждения воздуха в составе приточных систем вентиляции и кондиционирования. Конструкция Корпус охладителя КВО изготовлен из оцинкованной стали. Трубки теплообменника изготовлены из меди с алюминиевым оребрением. Шаг оребрения 2,1мм. Исполнение охладителя – трехрядное. Теплообменник оснащен каплеуловителем из пластикового профиля и нержавеющим поддоном с патрубком для отвода конденсата. Подвод хладагента в стандартном исполнении осуществляется слева по ходу движения воздуха. Возможно осуществить подвод хладагента справа по заказу. Регулировка температуры приточного воздуха осуществляется с помощью шкафа автоматического управления (ШСАУ) и двухходового вентиля с приводом или узла водосмесительного (УВС). Охладитель КВН допускается использовать внутри помещения в горизонтальных участках вохдуховодов, поддоном вниз. Расстояние от теплообменника до следующего элемента вентиляционной сети должно быть не менее диагонали теплообменника. Движение холодоносителя должно осуществляться снизувверх и навстречу потоку воздуха. В качестве холодоносителя могут использоваться как вода так и различные незамерзающие смеси. Примечание: Максимальное рабочее давление 16 бар.

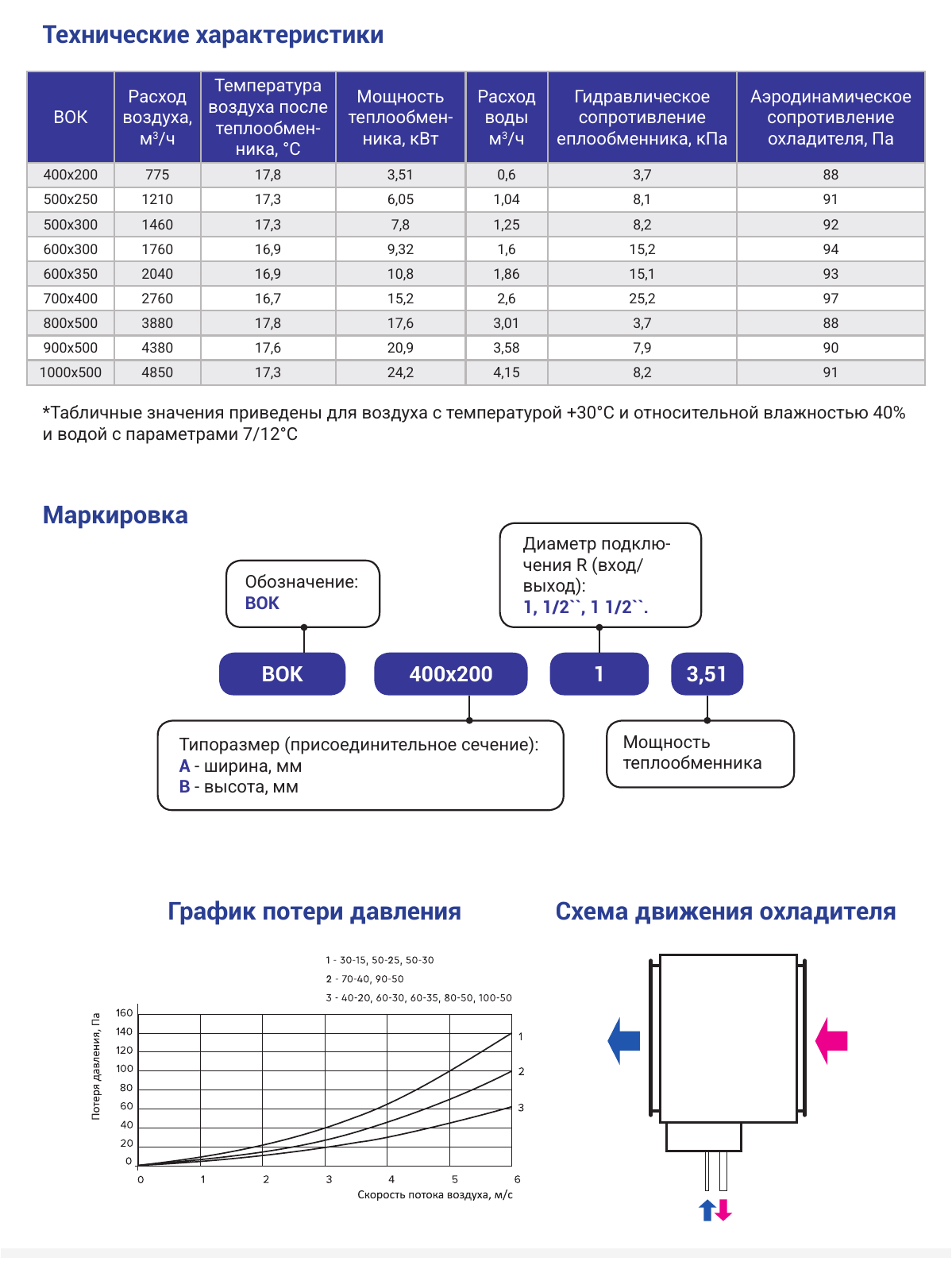

*Табличные значения приведены для воздуха с температурой +30°С и относительной влажностью 40% и водой с параметрами 7/12°С
