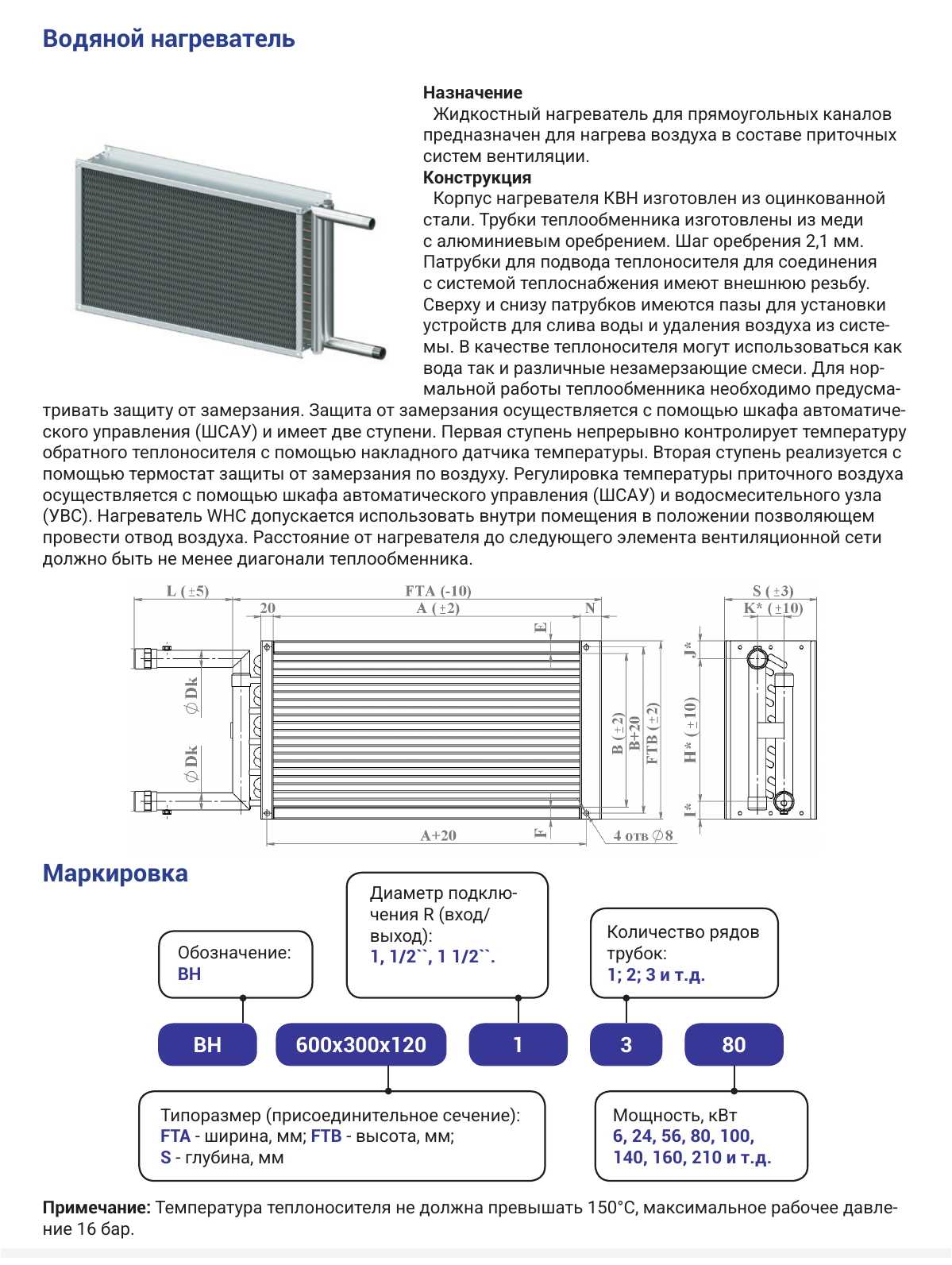

Нагреватель водяной канальный

Назначение

Жидкостный нагреватель для прямоугольных каналов предназначен для нагрева воздуха в составе приточных систем вентиляции. Конструкция Корпус нагревателя КВН изготовлен из оцинкованной стали. Трубки теплообменника изготовлены из меди с алюминиевым оребрением. Шаг оребрения 2,1 мм. Патрубки для подвода теплоносителя для соединения с системой теплоснабжения имеют внешнюю резьбу. Сверху и снизу патрубков имеются пазы для установки устройств для слива воды и удаления воздуха из системы. В качестве теплоносителя могут использоваться как вода так и различные незамерзающие смеси. Для нормальной работы теплообменника необходимо предусматривать защиту от замерзания. Защита от замерзания осуществляется с помощью шкафа автоматического управления (ШСАУ) и имеет две ступени. Первая ступень непрерывно контролирует температуру обратного теплоносителя с помощью накладного датчика температуры. Вторая ступень реализуется с помощью термостат защиты от замерзания по воздуху. Регулировка температуры приточного воздуха осуществляется с помощью шкафа автоматического управления (ШСАУ) и водосмесительного узла (УВС). Нагреватель WHC допускается использовать внутри помещения в положении позволяющем провести отвод воздуха. Расстояние от нагревателя до следующего элемента вентиляционной сети должно быть не менее диагонали теплообменника.

Типоразмер (присоединительное сечение): FTА - ширина, мм; FTВ - высота, мм; S - глубина, мм

Примечание: Температура теплоносителя не должна превышать 150°С, максимальное рабочее давление 16 бар.

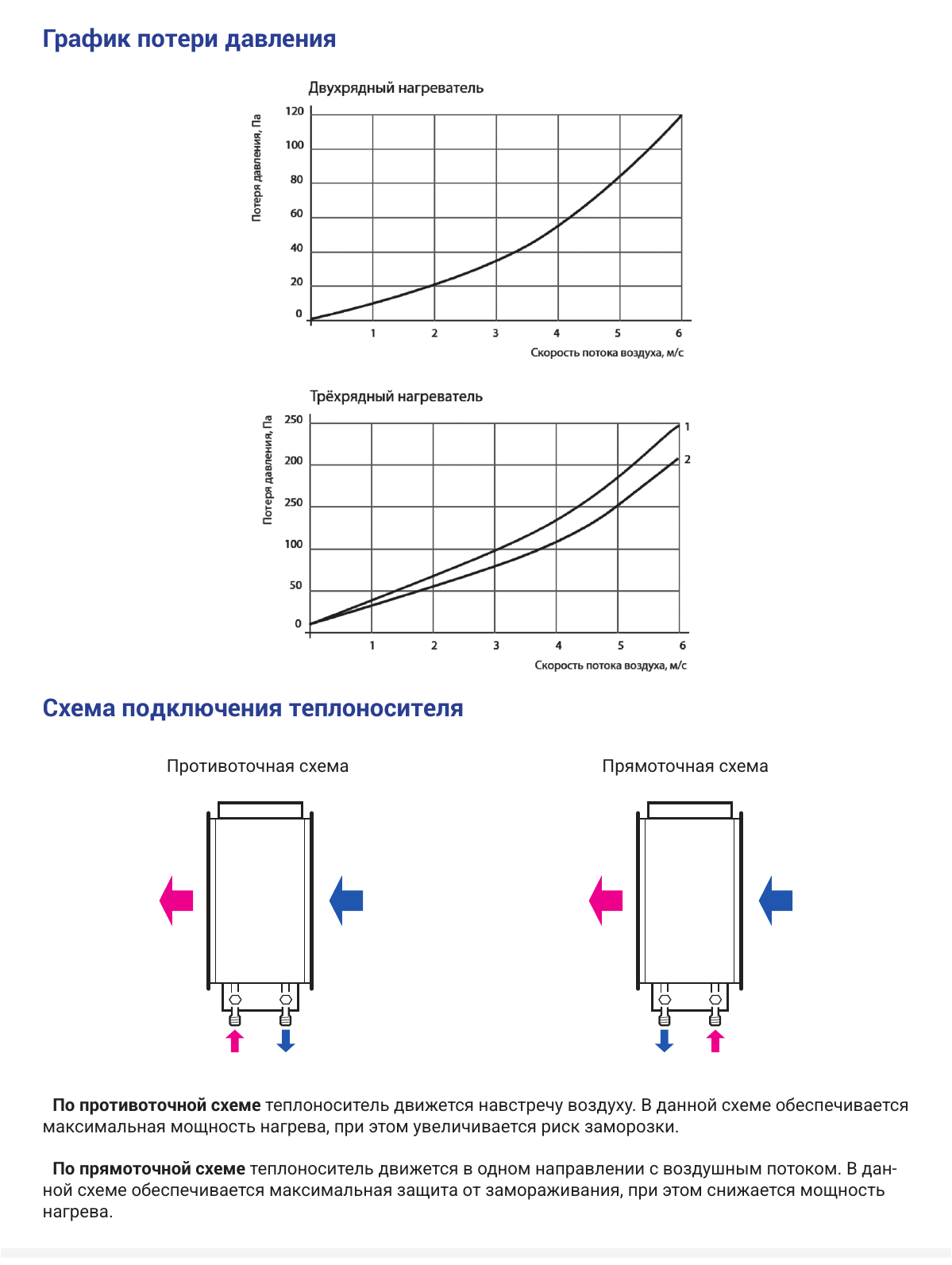

По противоточной схеме теплоноситель движется навстречу воздуху. В данной схеме обеспечивается максимальная мощность нагрева, при этом увеличивается риск заморозки.

По прямоточной схеме теплоноситель движется в одном направлении с воздушным потоком. В данной схеме обеспечивается максимальная защита от замораживания, при этом снижается мощность нагрева.
