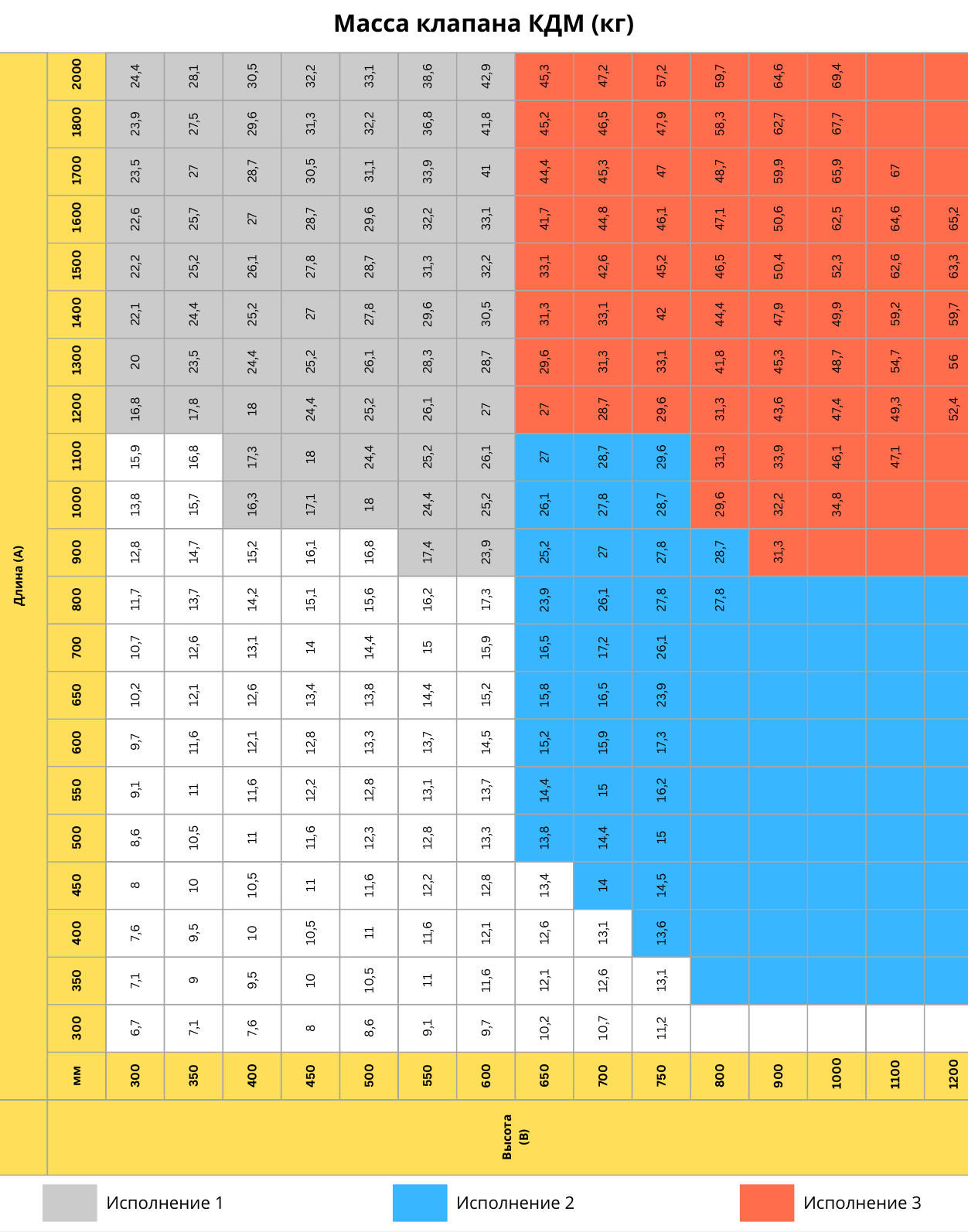

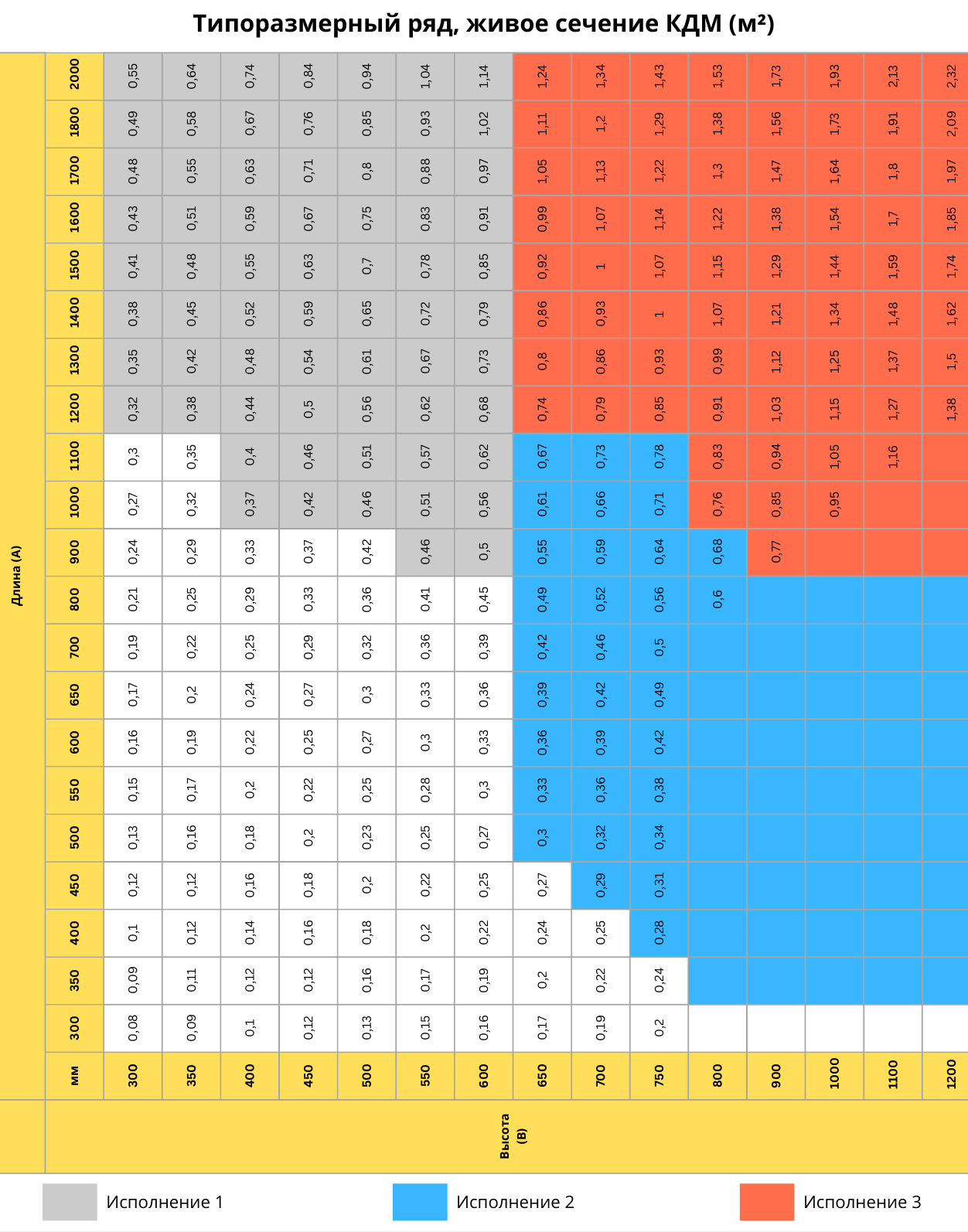

Клапан дымоудаления КДМ

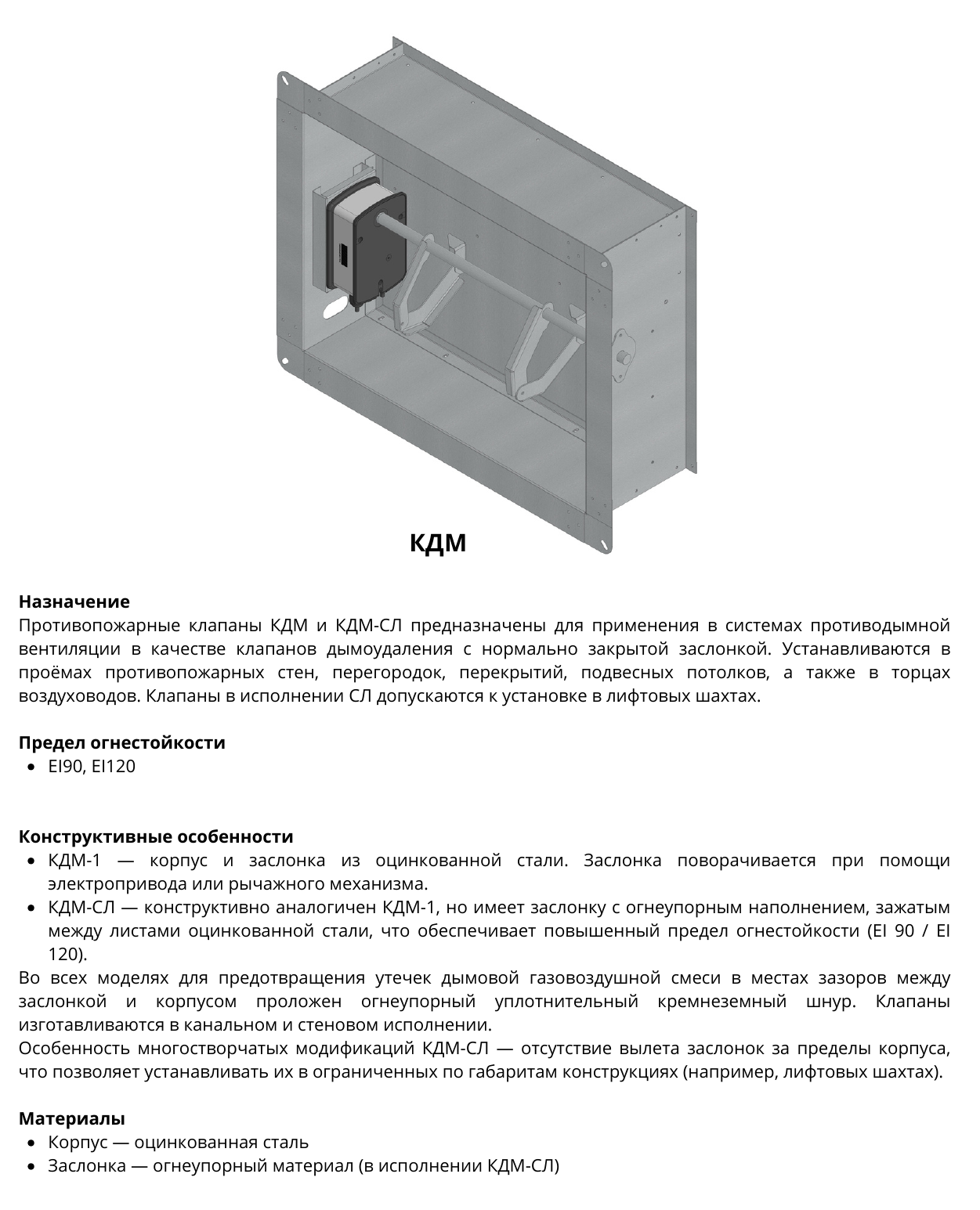

Назначение

Противопожарные клапаны КДМ и КДМ-СЛ предназначены для применения в системах противодымной вентиляции в качестве клапанов дымоудаления с нормально закрытой заслонкой. Устанавливаются в проёмах противопожарных стен, перегородок, перекрытий, подвесных потолков, а также в торцах воздуховодов. Клапаны в исполнении СЛ допускаются к установке в лифтовых шахтах.

Конструктивные особенности

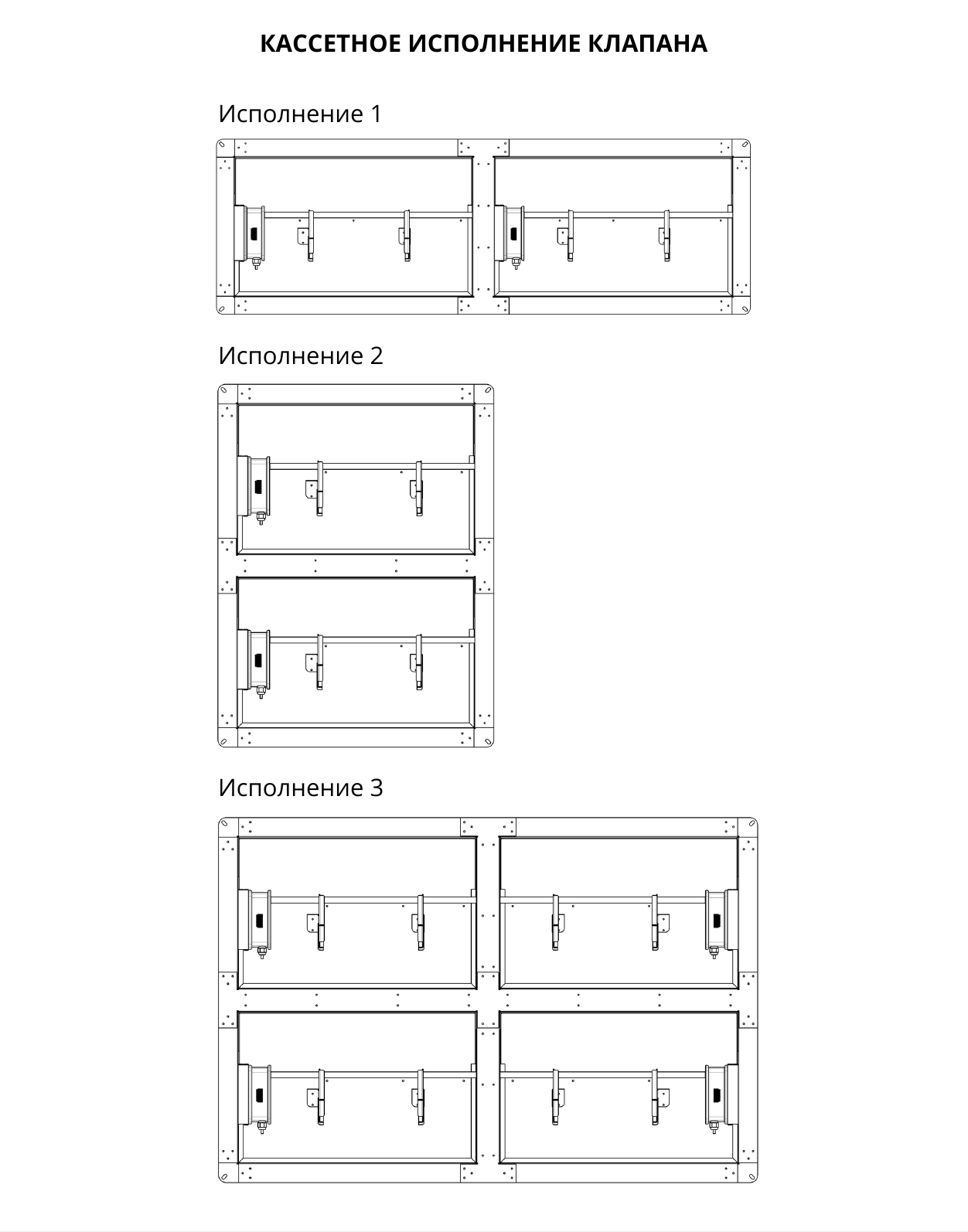

КДМ-1 — корпус и заслонка из оцинкованной стали. Заслонка поворачивается при помощи электропривода или рычажного механизма. КДМ-СЛ — конструктивно аналогичен КДМ-1, но имеет заслонку с огнеупорным наполнением, зажатым между листами оцинкованной стали, что обеспечивает повышенный предел огнестойкости (EI 90 / EI 120). Во всех моделях для предотвращения утечек дымовой газовоздушной смеси в местах зазоров между заслонкой и корпусом проложен огнеупорный уплотнительный кремнеземный шнур. Клапаны изготавливаются в канальном и стеновом исполнении. Особенность многостворчатых модификаций КДМ-СЛ — отсутствие вылета заслонок за пределы корпуса, что позволяет устанавливать их в ограниченных по габаритам конструкциях (например, лифтовых шахтах).

Материалы

Корпус — оцинкованная сталь Заслонка — огнеупорный материал (в исполнении КДМ-СЛ)

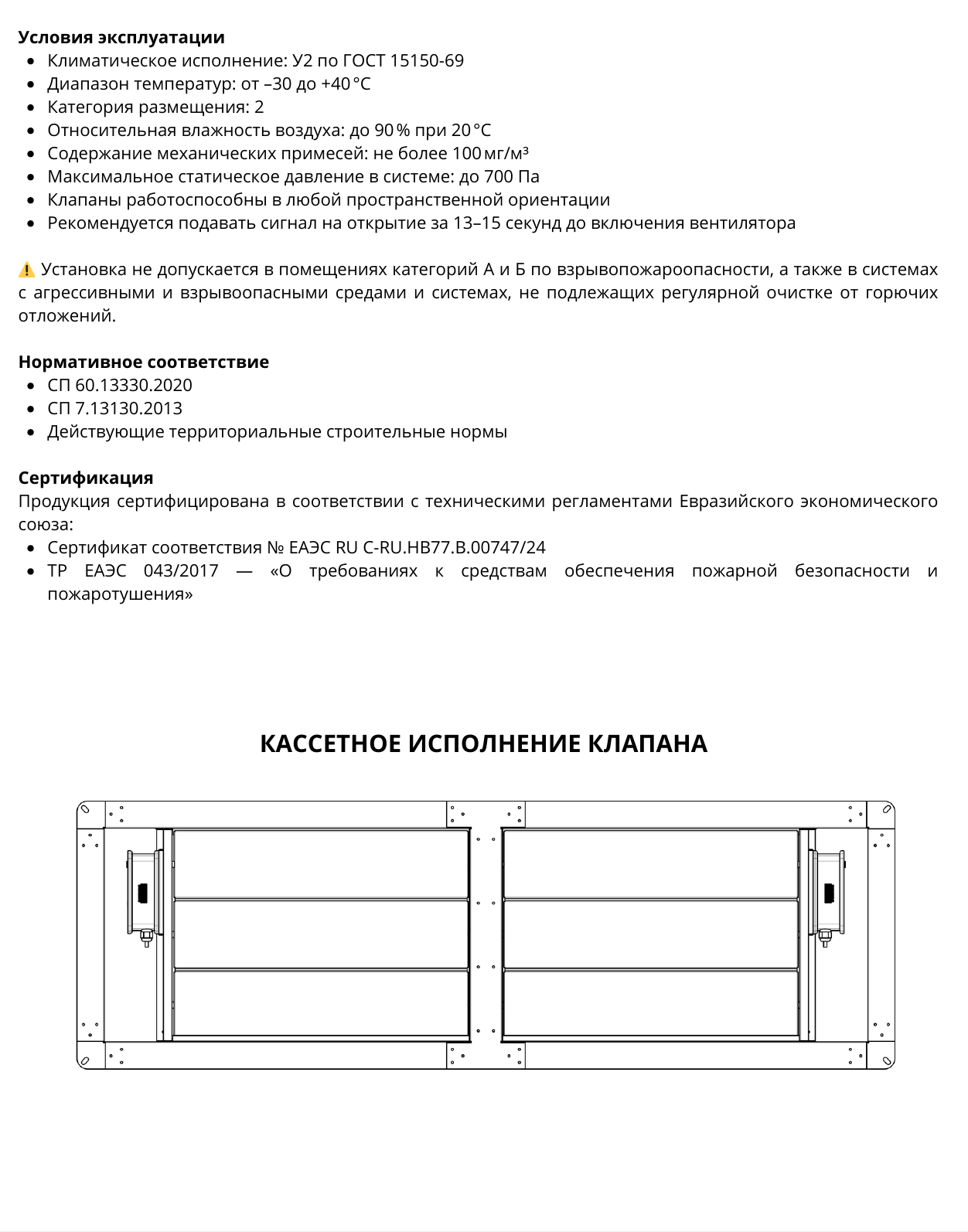

Условия эксплуатации Климатическое исполнение: У2 по ГОСТ 15150-69 Диапазон температур: от –30 до +40 °С Категория размещения: 2 Относительная влажность воздуха: до 90 % при 20 °С Содержание механических примесей: не более 100 мг/м³ Максимальное статическое давление в системе: до 700 Па Клапаны работоспособны в любой пространственной ориентации Рекомендуется подавать сигнал на открытие за 13–15 секунд до включения вентилятора

⚠️ Установка не допускается в помещениях категорий А и Б по взрывопожароопасности, а также в системах

с агрессивными и взрывоопасными средами и системах, не подлежащих регулярной очистке от горючих отложений.

Нормативное соответствие СП 60.13330.2020 СП 7.13130.2013 Действующие территориальные строительные нормы

Сертификация Продукция сертифицирована в соответствии с техническими регламентами Евразийского экономического союза: Сертификат соответствия № ЕАЭС RU C-RU.НВ77.В.00747/24 ТР ЕАЭС 043/2017 — «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»

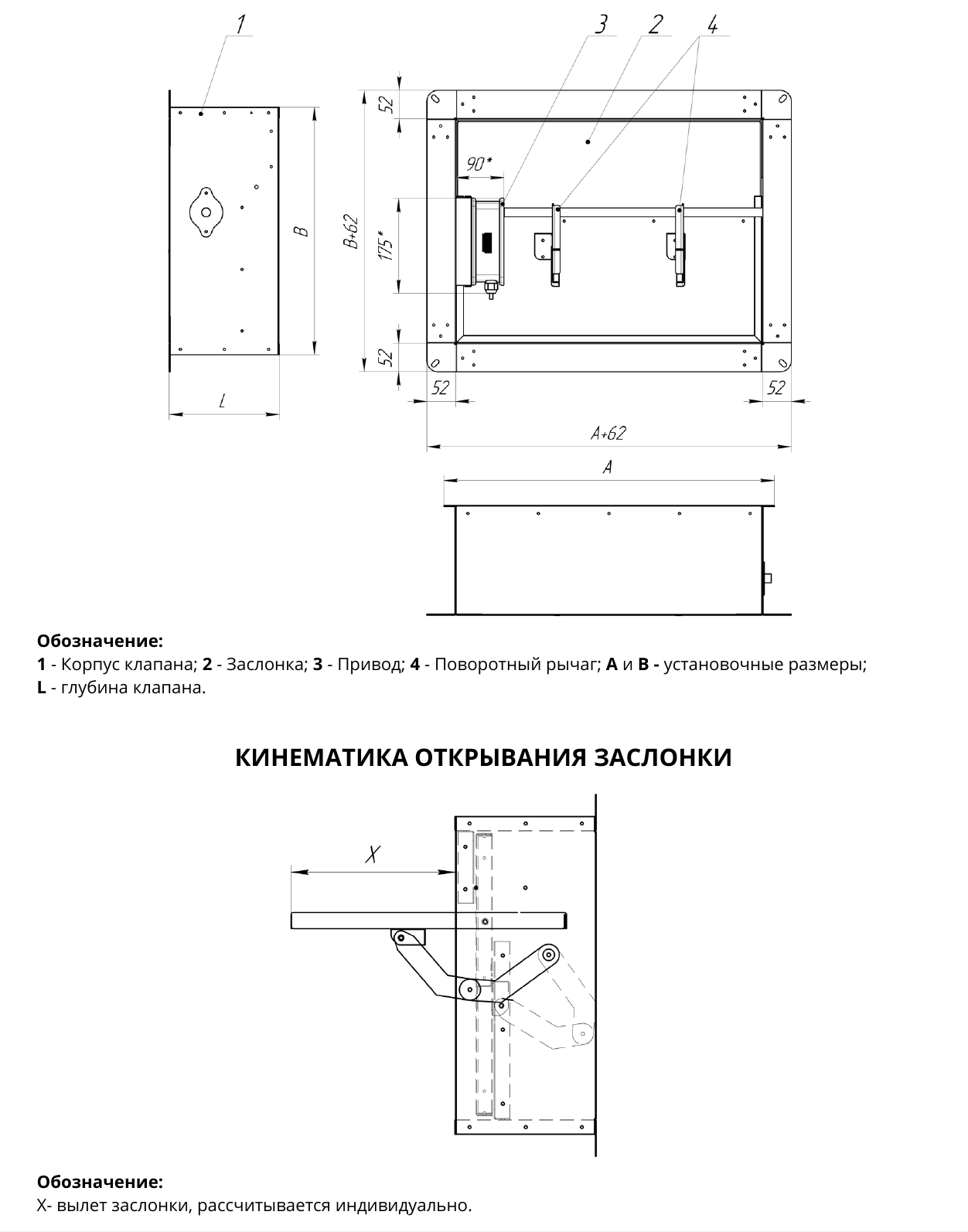

Обозначение: 1 - Корпус клапана; 2 - Заслонка; 3 - Привод; 4 - Поворотный рычаг; A и B - установочные размеры; L - глубина клапана.

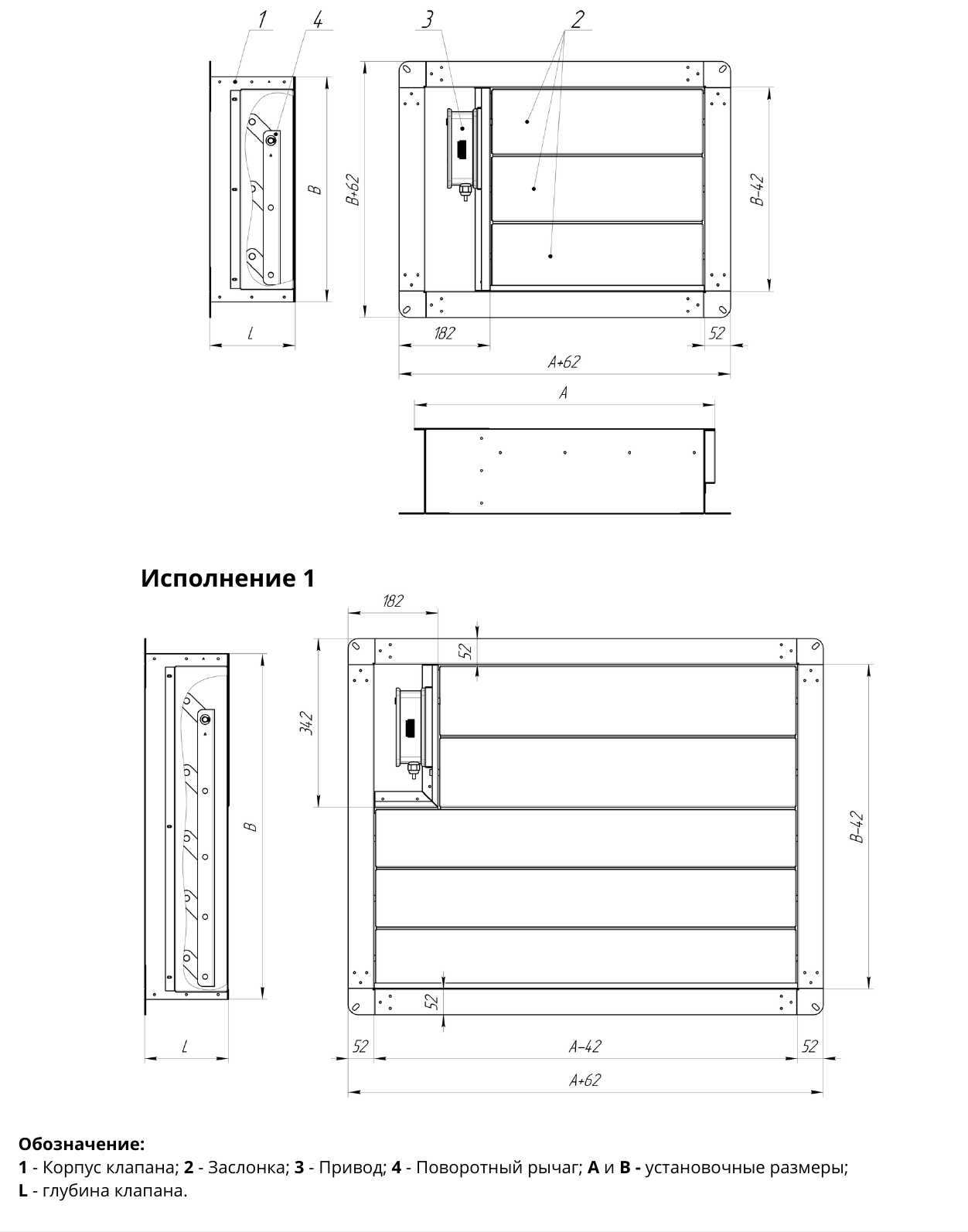

Обозначение: 1 - Корпус клапана; 2 - Заслонка; 3 - Привод; 4 - Поворотный рычаг; A и B - установочные размеры; L - глубина клапана.
