Противопожарный клапан КПС многостворчатый

Назначение

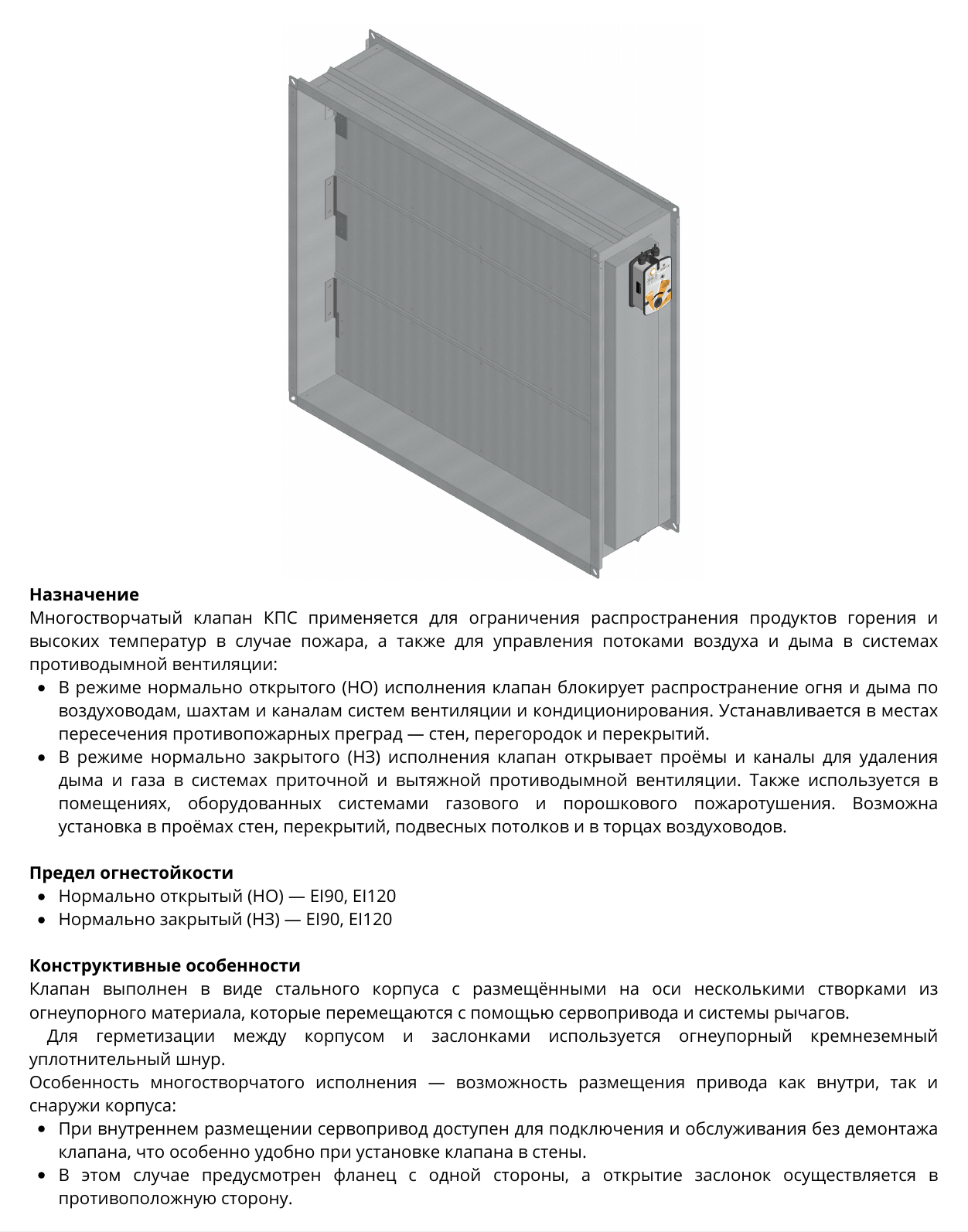

Многостворчатый клапан КПС применяется для ограничения распространения продуктов горения и высоких температур в случае пожара, а также для управления потоками воздуха и дыма в системах противодымной вентиляции: В режиме нормально открытого (НО) исполнения клапан блокирует распространение огня и дыма по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования. Устанавливается в местах пересечения противопожарных преград — стен, перегородок и перекрытий. В режиме нормально закрытого (НЗ) исполнения клапан открывает проёмы и каналы для удаления дыма и газа в системах приточной и вытяжной противодымной вентиляции. Также используется в помещениях, оборудованных системами газового и порошкового пожаротушения. Возможна установка в проёмах стен, перекрытий, подвесных потолков и в торцах воздуховодов.

Предел огнестойкости

Нормально открытый (НО) — EI90, EI120 Нормально закрытый (НЗ) — EI90, EI120

Конструктивные особенности

Клапан выполнен в виде стального корпуса с размещёнными на оси несколькими створками из огнеупорного материала, которые перемещаются с помощью сервопривода и системы рычагов. Для герметизации между корпусом и заслонками используется огнеупорный кремнеземный уплотнительный шнур. Особенность многостворчатого исполнения — возможность размещения привода как внутри, так и снаружи корпуса: При внутреннем размещении сервопривод доступен для подключения и обслуживания без демонтажа клапана, что особенно удобно при установке клапана в стены. В этом случае предусмотрен фланец с одной стороны, а открытие заслонок осуществляется в противоположную сторону.

Материалы

Корпус: оцинкованная сталь Заслонки: композиционный огнеупорный материал заключённый между стальными листами

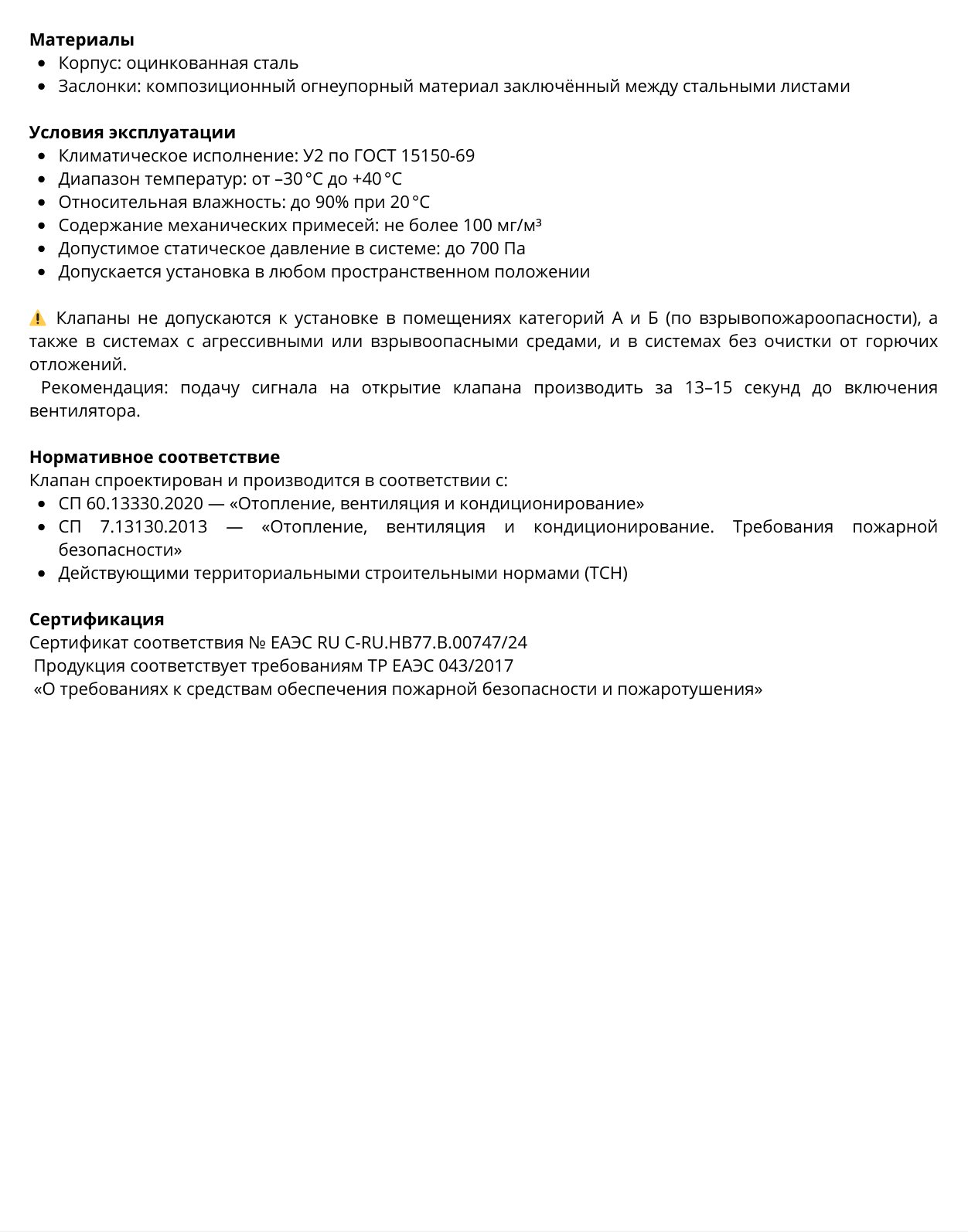

Условия эксплуатации Климатическое исполнение: У2 по ГОСТ 15150-69 Диапазон температур: от –30 °С до +40 °С Относительная влажность: до 90% при 20 °С Содержание механических примесей: не более 100 мг/м³ Допустимое статическое давление в системе: до 700 Па Допускается установка в любом пространственном положении

⚠️ Клапаны не допускаются к установке в помещениях категорий А и Б (по взрывопожароопасности), а

также в системах с агрессивными или взрывоопасными средами, и в системах без очистки от горючих отложений. Рекомендация: подачу сигнала на открытие клапана производить за 13–15 секунд до включения вентилятора.

Нормативное соответствие Клапан спроектирован и производится в соответствии с: СП 60.13330.2020 — «Отопление, вентиляция и кондиционирование» СП 7.13130.2013 — «Отопление, вентиляция и кондиционирование. безопасности» Действующими территориальными строительными нормами (ТСН)

Сертификация Сертификат соответствия № ЕАЭС RU C-RU.НВ77.В.00747/24 Продукция соответствует требованиям ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»

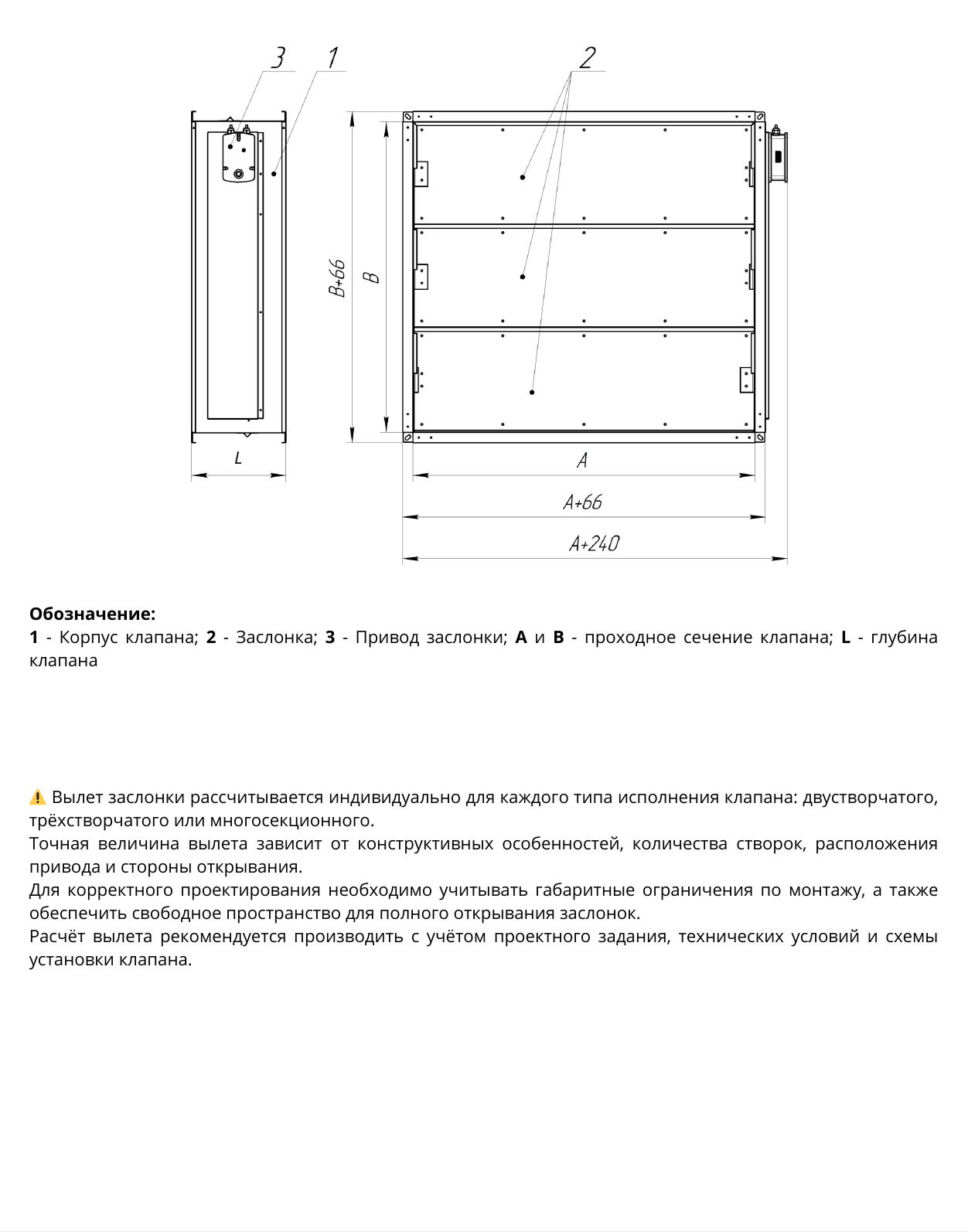

Обозначение: 1 - Корпус клапана; 2 - Заслонка; 3 - Привод заслонки; А и В - проходное сечение клапана; L - глубина клапана

⚠️ Вылет заслонки рассчитывается индивидуально для каждого типа исполнения клапана: двустворчатого,

трёхстворчатого или многосекционного. Точная величина вылета зависит от конструктивных особенностей, количества створок, расположения привода и стороны открывания. Для корректного проектирования необходимо учитывать габаритные ограничения по монтажу, а также обеспечить свободное пространство для полного открывания заслонок. Расчёт вылета рекомендуется производить с учётом проектного задания, технических условий и схемы установки клапана.

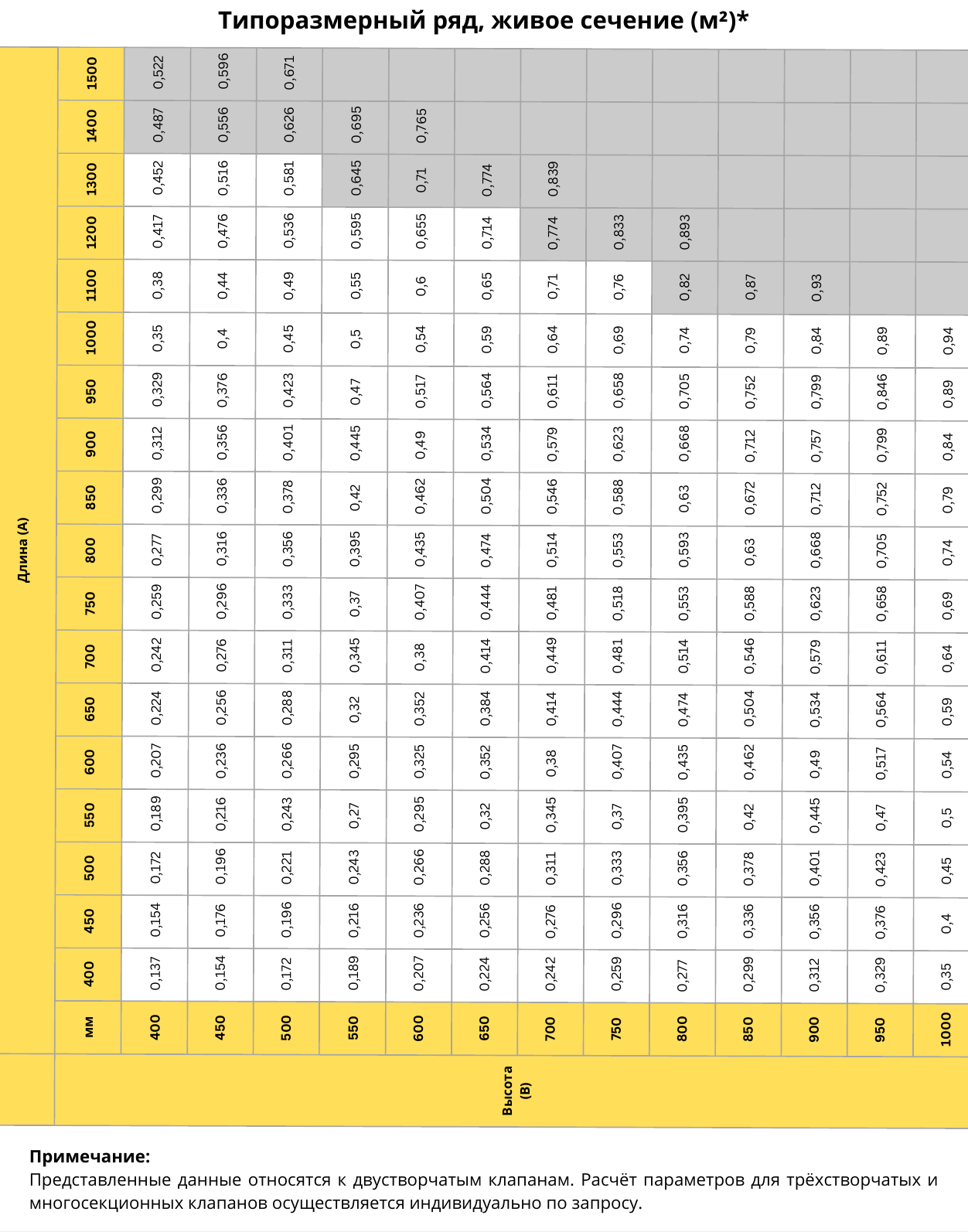

Примечание: Представленные данные относятся к двустворчатым клапанам. Расчёт параметров для трёхстворчатых и многосекционных клапанов осуществляется индивидуально по запросу.

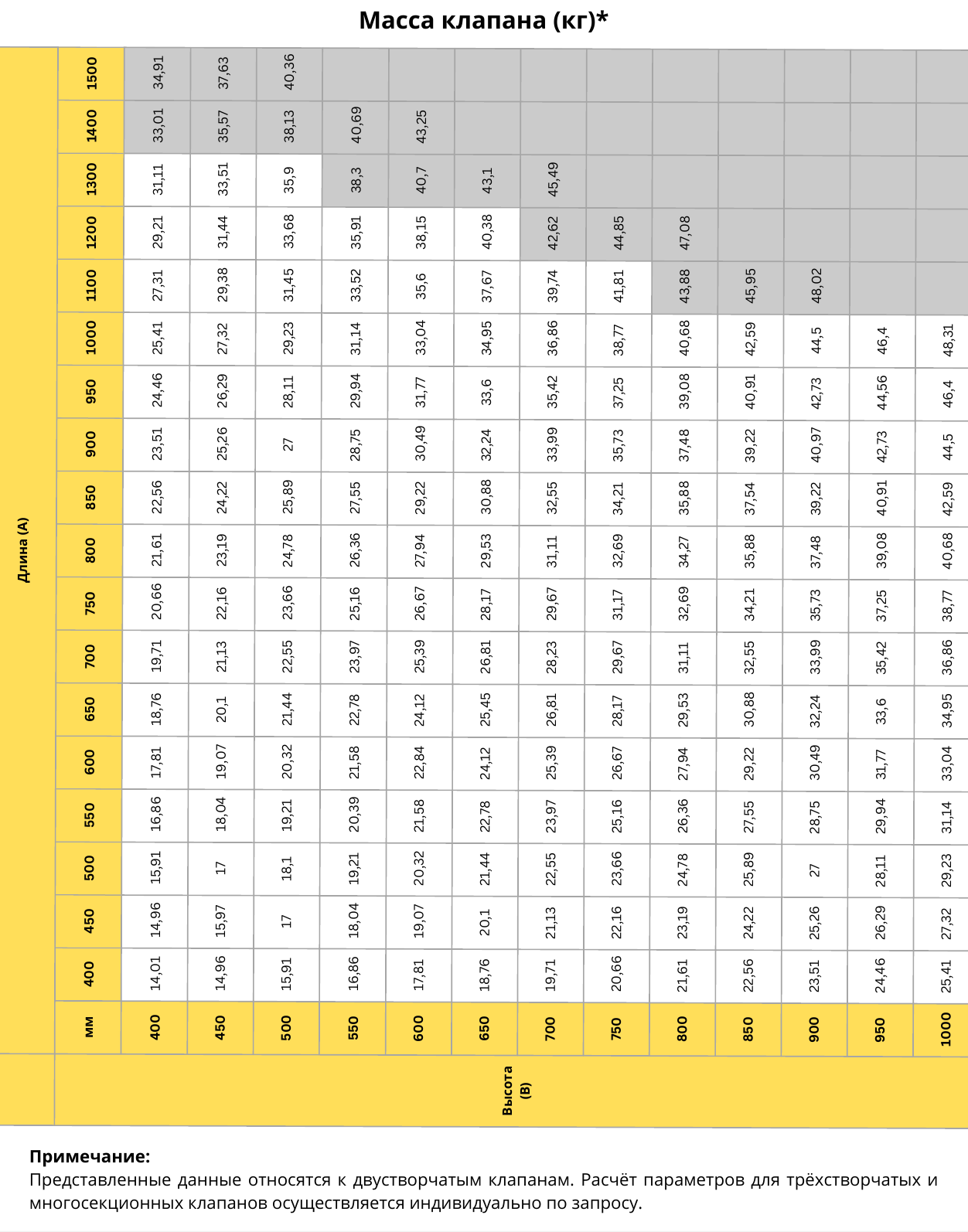

Примечание: Представленные данные относятся к двустворчатым клапанам. Расчёт параметров для трёхстворчатых и многосекционных клапанов осуществляется индивидуально по запросу.

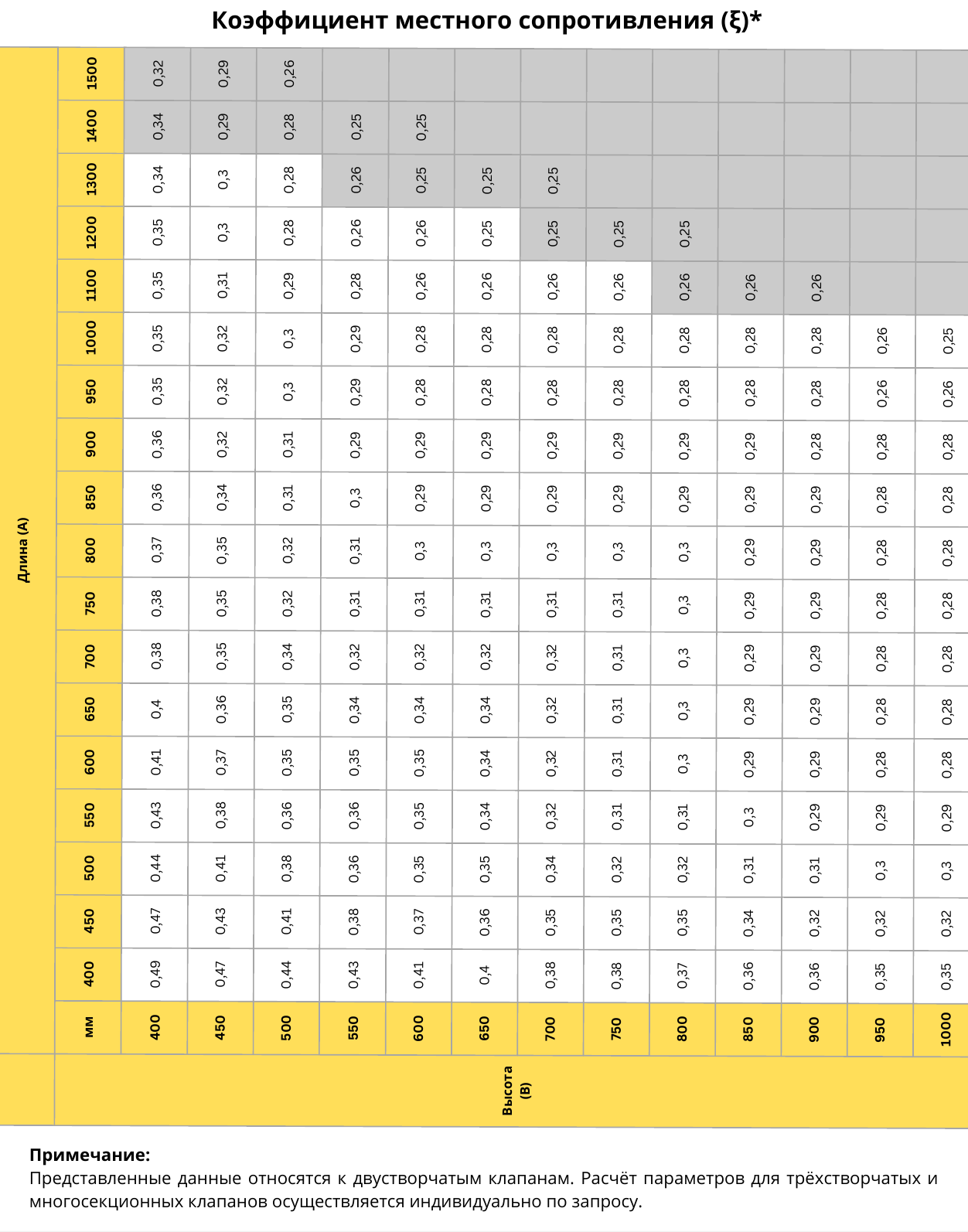

Примечание: Представленные данные относятся к двустворчатым клапанам. Расчёт параметров для трёхстворчатых и многосекционных клапанов осуществляется индивидуально по запросу.
