Противопожарный клапан КПС прямоугольного сечения

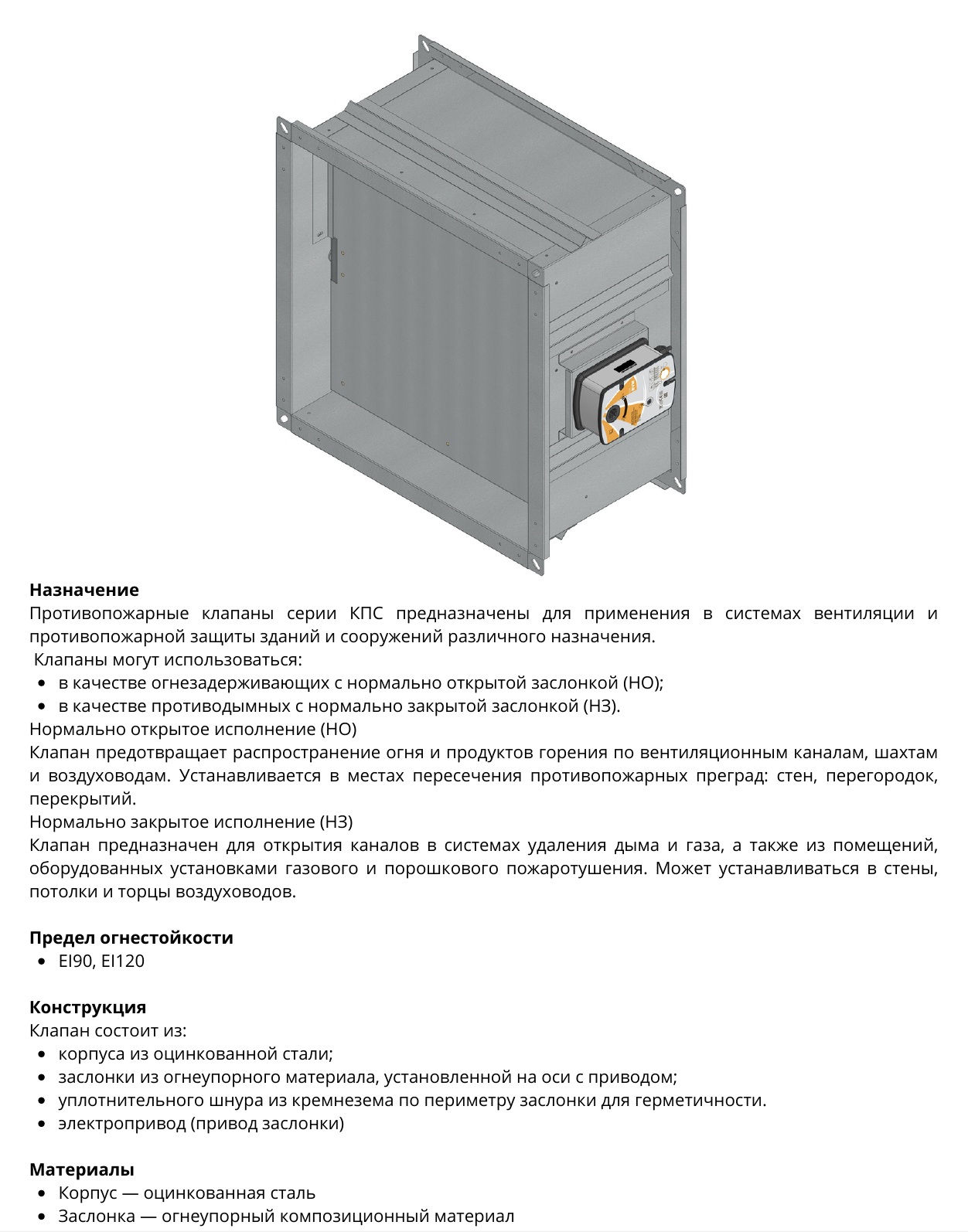

Назначение

Противопожарные клапаны серии КПС предназначены для применения в системах вентиляции и противопожарной защиты зданий и сооружений различного назначения. Клапаны могут использоваться: в качестве огнезадерживающих с нормально открытой заслонкой (НО); в качестве противодымных с нормально закрытой заслонкой (НЗ). Нормально открытое исполнение (НО) Клапан предотвращает распространение огня и продуктов горения по вентиляционным каналам, шахтам и воздуховодам. Устанавливается в местах пересечения противопожарных преград: стен, перегородок, перекрытий. Нормально закрытое исполнение (НЗ) Клапан предназначен для открытия каналов в системах удаления дыма и газа, а также из помещений, оборудованных установками газового и порошкового пожаротушения. Может устанавливаться в стены, потолки и торцы воздуховодов.

Конструкция

Клапан состоит из: корпуса из оцинкованной стали; заслонки из огнеупорного материала, установленной на оси с приводом; уплотнительного шнура из кремнезема по периметру заслонки для герметичности. электропривод (привод заслонки)

Материалы

Корпус — оцинкованная сталь Заслонка — огнеупорный композиционный материал

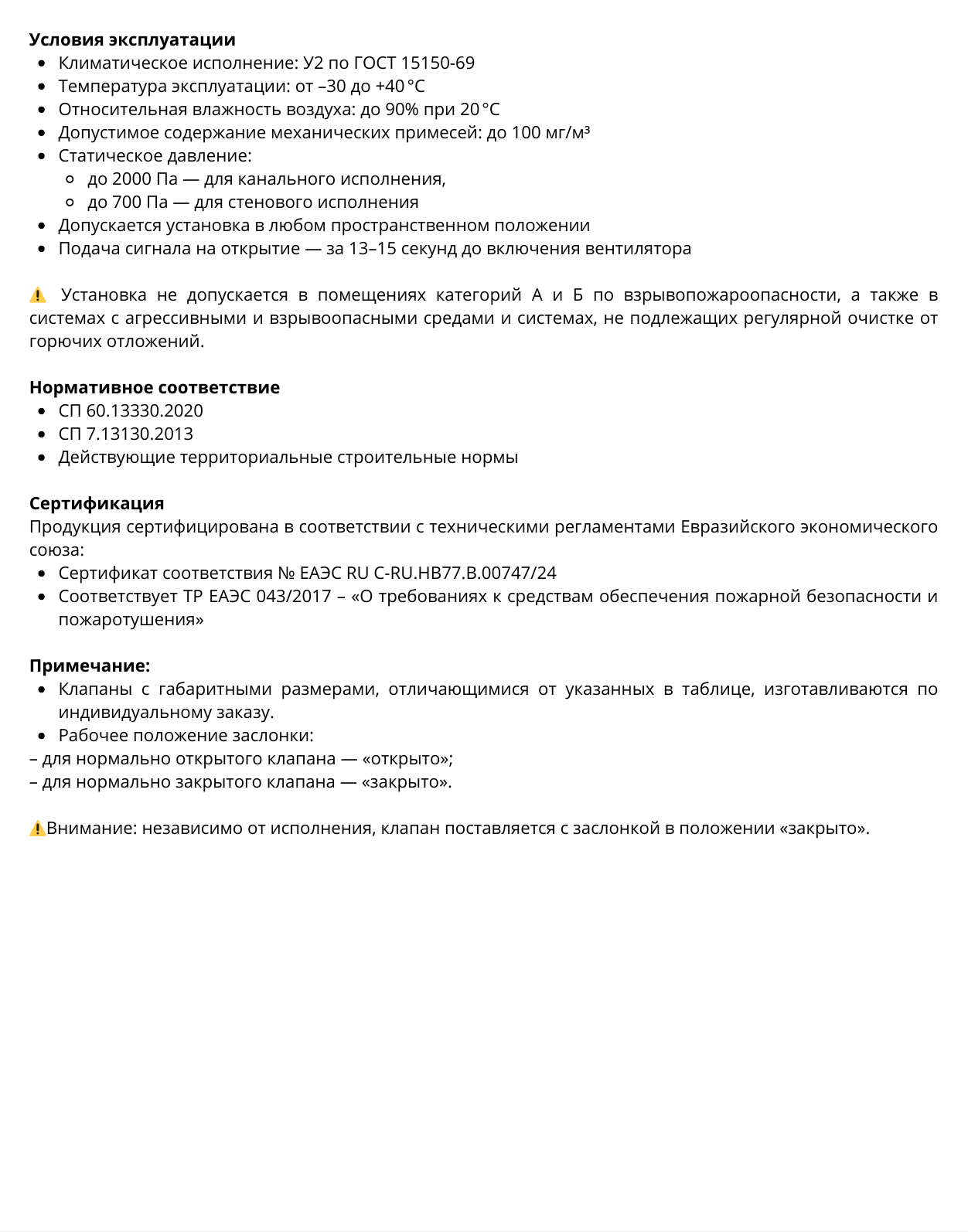

Условия эксплуатации Климатическое исполнение: У2 по ГОСТ 15150-69 Температура эксплуатации: от –30 до +40 °С Относительная влажность воздуха: до 90% при 20 °С Допустимое содержание механических примесей: до 100 мг/м³ Статическое давление: до 2000 Па — для канального исполнения, до 700 Па — для стенового исполнения Допускается установка в любом пространственном положении Подача сигнала на открытие — за 13–15 секунд до включения вентилятора

⚠️ Установка не допускается в помещениях категорий А и Б по взрывопожароопасности, а также в

системах с агрессивными и взрывоопасными средами и системах, не подлежащих регулярной очистке от горючих отложений.

Нормативное соответствие СП 60.13330.2020 СП 7.13130.2013 Действующие территориальные строительные нормы

Сертификация Продукция сертифицирована в соответствии с техническими регламентами Евразийского экономического союза: Сертификат соответствия № ЕАЭС RU C-RU.НВ77.В.00747/24 Соответствует ТР ЕАЭС 043/2017 – «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»

Примечание: Клапаны с габаритными размерами, отличающимися от указанных в таблице, изготавливаются по индивидуальному заказу. Рабочее положение заслонки: – для нормально открытого клапана — «открыто»; – для нормально закрытого клапана — «закрыто».

⚠️ Внимание: независимо от исполнения, клапан поставляется с заслонкой в положении «закрыто».

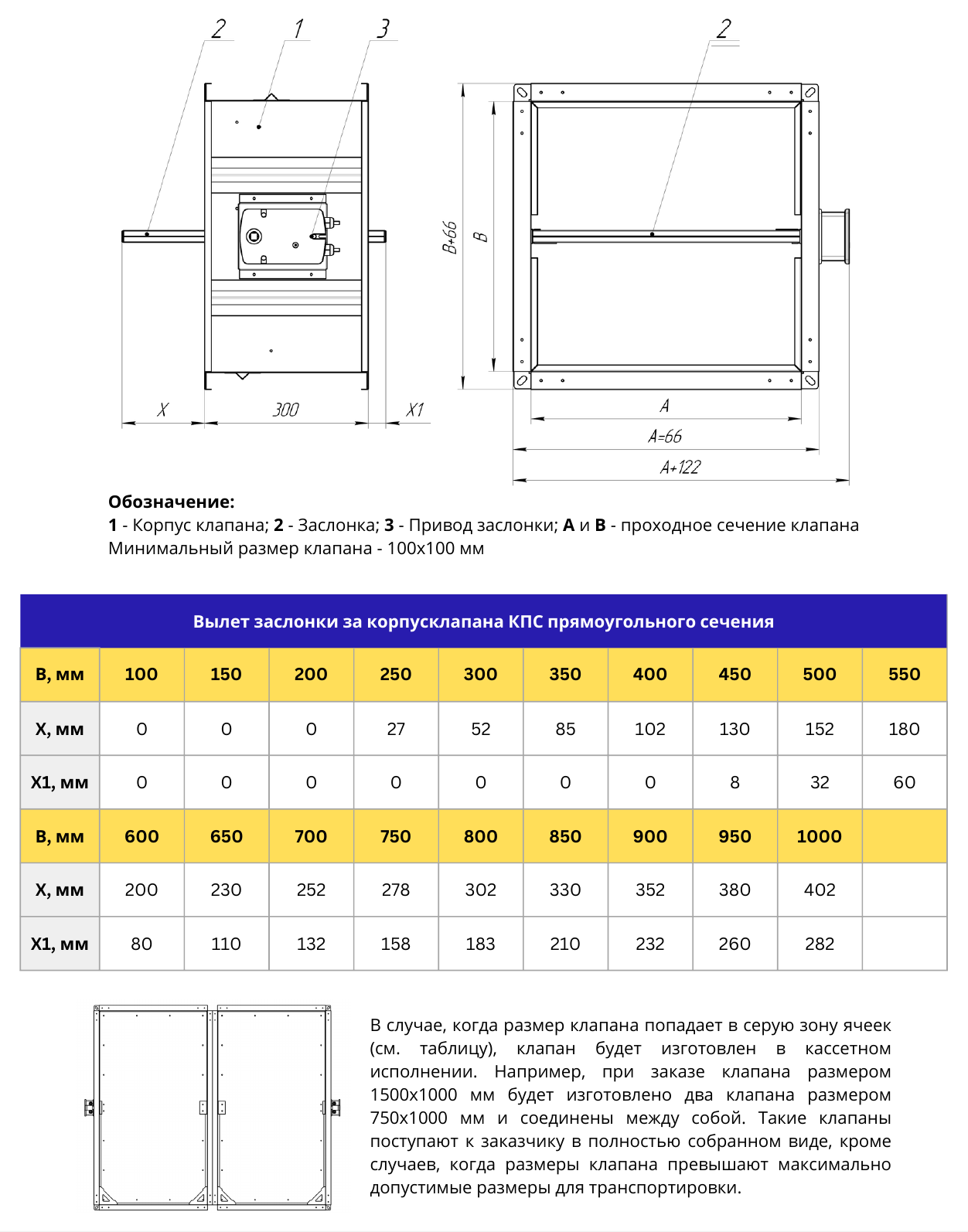

Обозначение: 1 - Корпус клапана; 2 - Заслонка; 3 - Привод заслонки; А и В - проходное сечение клапана Минимальный размер клапана - 100х100 мм

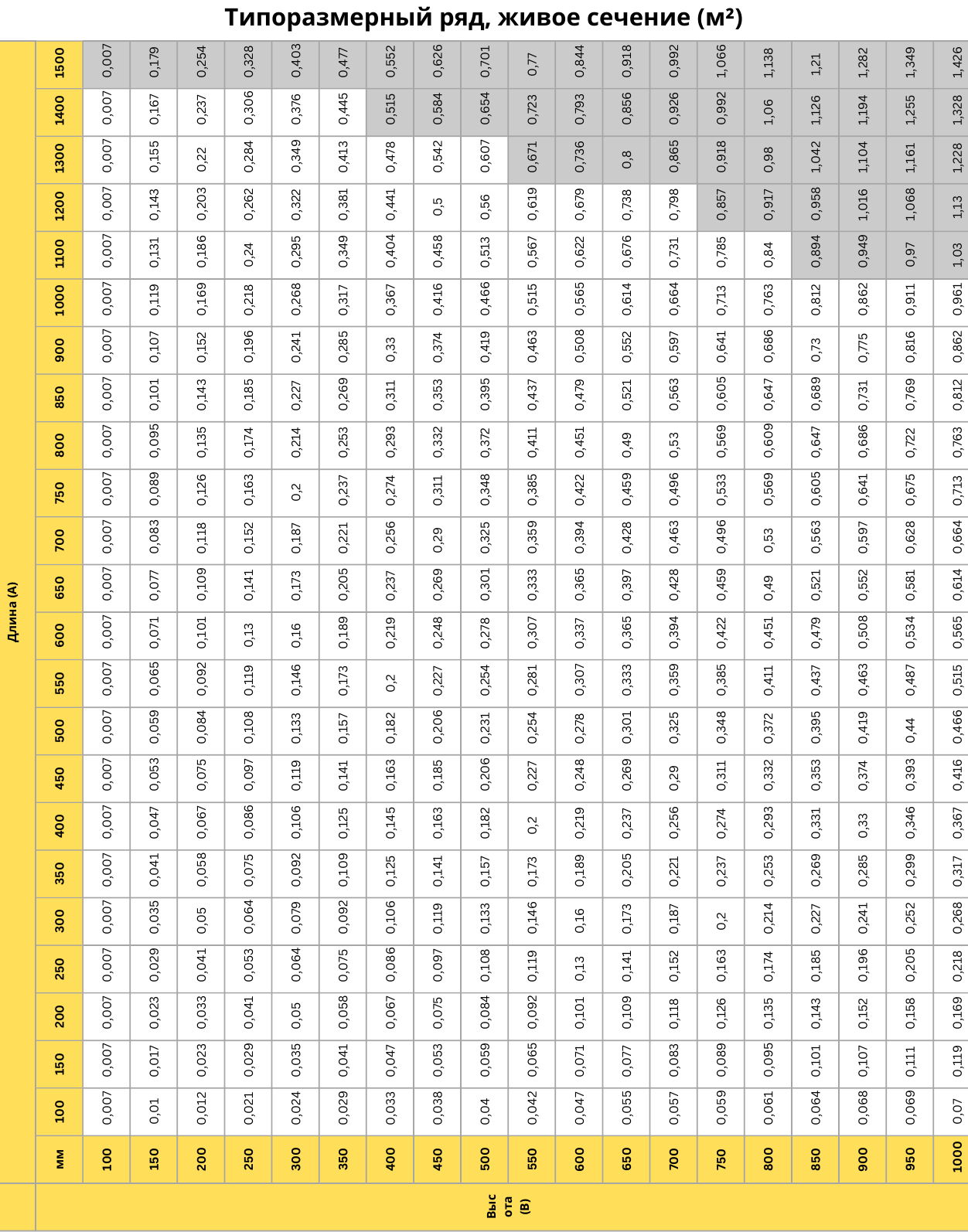

В случае, когда размер клапана попадает в серую зону ячеек (см. таблицу), клапан будет изготовлен в кассетном исполнении. Например, при заказе клапана размером 1500х1000 мм будет изготовлено два клапана размером 750х1000 мм и соединены между собой. Такие клапаны поступают к заказчику в полностью собранном виде, кроме случаев, когда размеры клапана превышают максимально допустимые размеры для транспортировки.
