Противопожарный клапан КПС круглого сечения

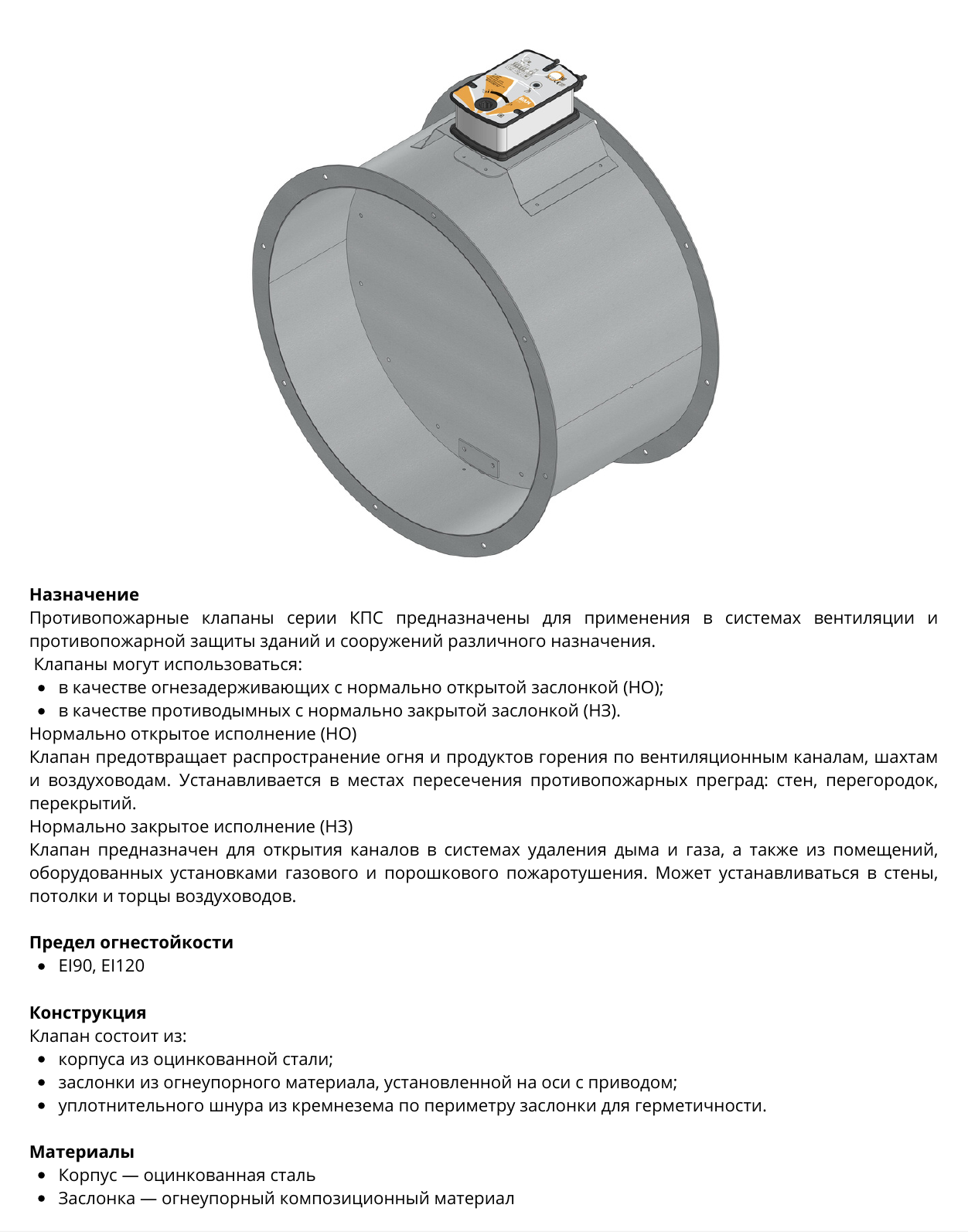

Назначение

Противопожарные клапаны серии КПС предназначены для применения в системах вентиляции и противопожарной защиты зданий и сооружений различного назначения. Клапаны могут использоваться: в качестве огнезадерживающих с нормально открытой заслонкой (НО); в качестве противодымных с нормально закрытой заслонкой (НЗ). Нормально открытое исполнение (НО) Клапан предотвращает распространение огня и продуктов горения по вентиляционным каналам, шахтам и воздуховодам. Устанавливается в местах пересечения противопожарных преград: стен, перегородок, перекрытий. Нормально закрытое исполнение (НЗ) Клапан предназначен для открытия каналов в системах удаления дыма и газа, а также из помещений, оборудованных установками газового и порошкового пожаротушения. Может устанавливаться в стены, потолки и торцы воздуховодов.

Конструкция

Клапан состоит из: корпуса из оцинкованной стали; заслонки из огнеупорного материала, установленной на оси с приводом; уплотнительного шнура из кремнезема по периметру заслонки для герметичности.

Материалы

Корпус — оцинкованная сталь Заслонка — огнеупорный композиционный материал

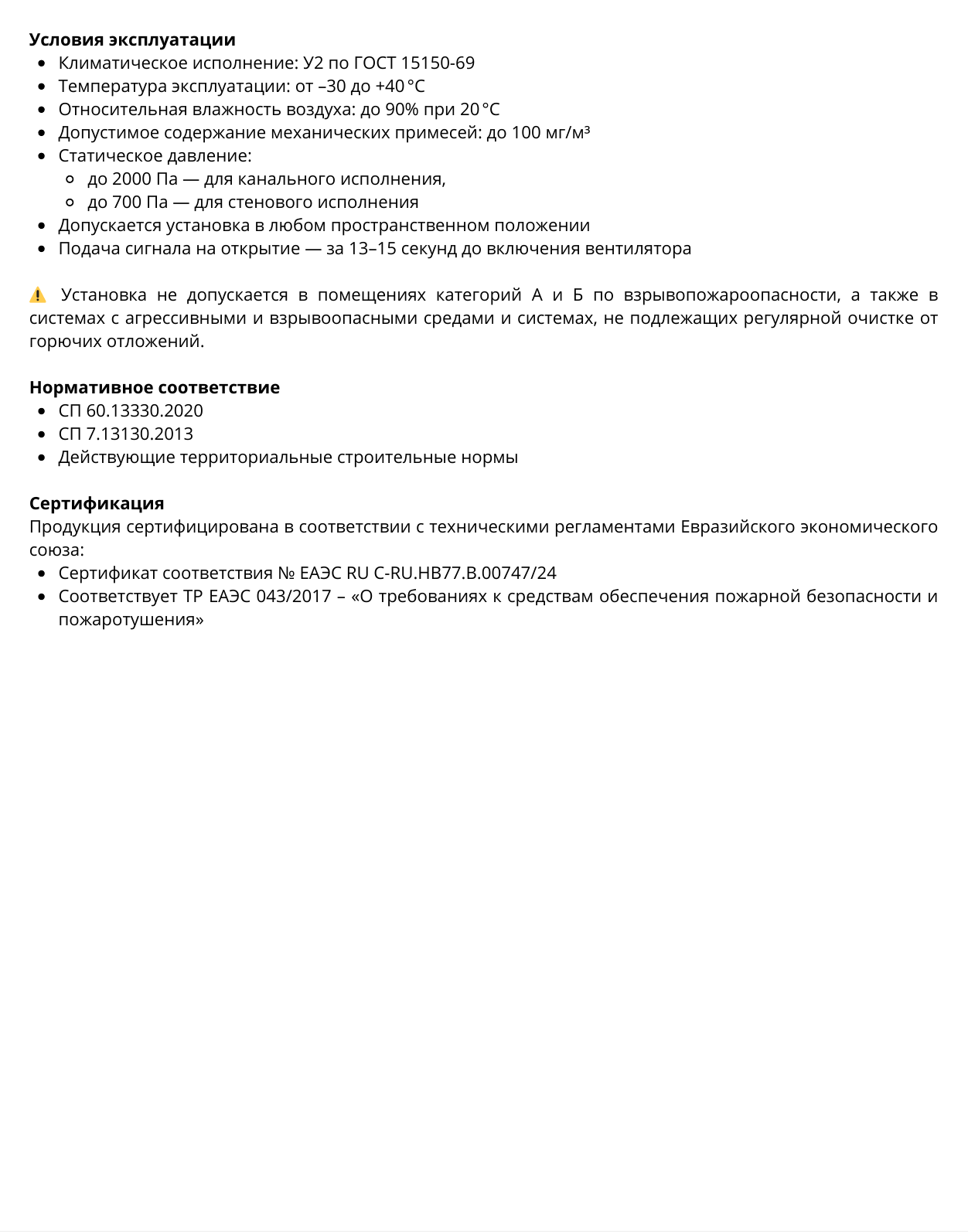

Условия эксплуатации Климатическое исполнение: У2 по ГОСТ 15150-69 Температура эксплуатации: от –30 до +40 °С Относительная влажность воздуха: до 90% при 20 °С Допустимое содержание механических примесей: до 100 мг/м³ Статическое давление: до 2000 Па — для канального исполнения, до 700 Па — для стенового исполнения Допускается установка в любом пространственном положении Подача сигнала на открытие — за 13–15 секунд до включения вентилятора

⚠️ Установка не допускается в помещениях категорий А и Б по взрывопожароопасности, а также в

системах с агрессивными и взрывоопасными средами и системах, не подлежащих регулярной очистке от горючих отложений.

Нормативное соответствие СП 60.13330.2020 СП 7.13130.2013 Действующие территориальные строительные нормы

Сертификация Продукция сертифицирована в соответствии с техническими регламентами Евразийского экономического союза: Сертификат соответствия № ЕАЭС RU C-RU.НВ77.В.00747/24 Соответствует ТР ЕАЭС 043/2017 – «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»

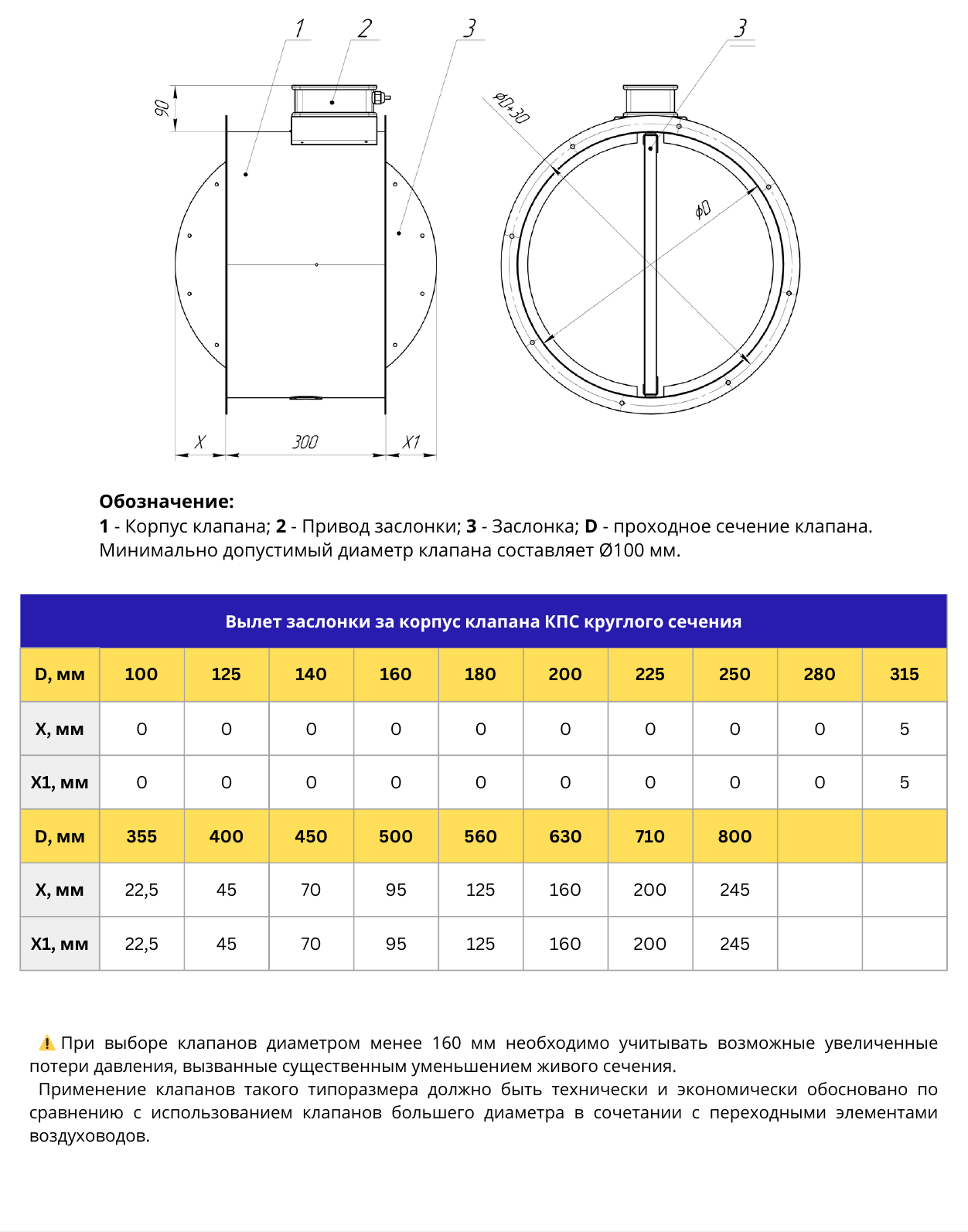

Обозначение: 1 - Корпус клапана; 2 - Привод заслонки; 3 - Заслонка; D - проходное сечение клапана. Минимально допустимый диаметр клапана составляет Ø100 мм.

При выборе клапанов диаметром менее 160 мм необходимо учитывать возможные увеличенные потери давления, вызванные существенным уменьшением живого сечения. Применение клапанов такого типоразмера должно быть технически и экономически обосновано по сравнению с использованием клапанов большего диаметра в сочетании с переходными элементами воздуховодов.

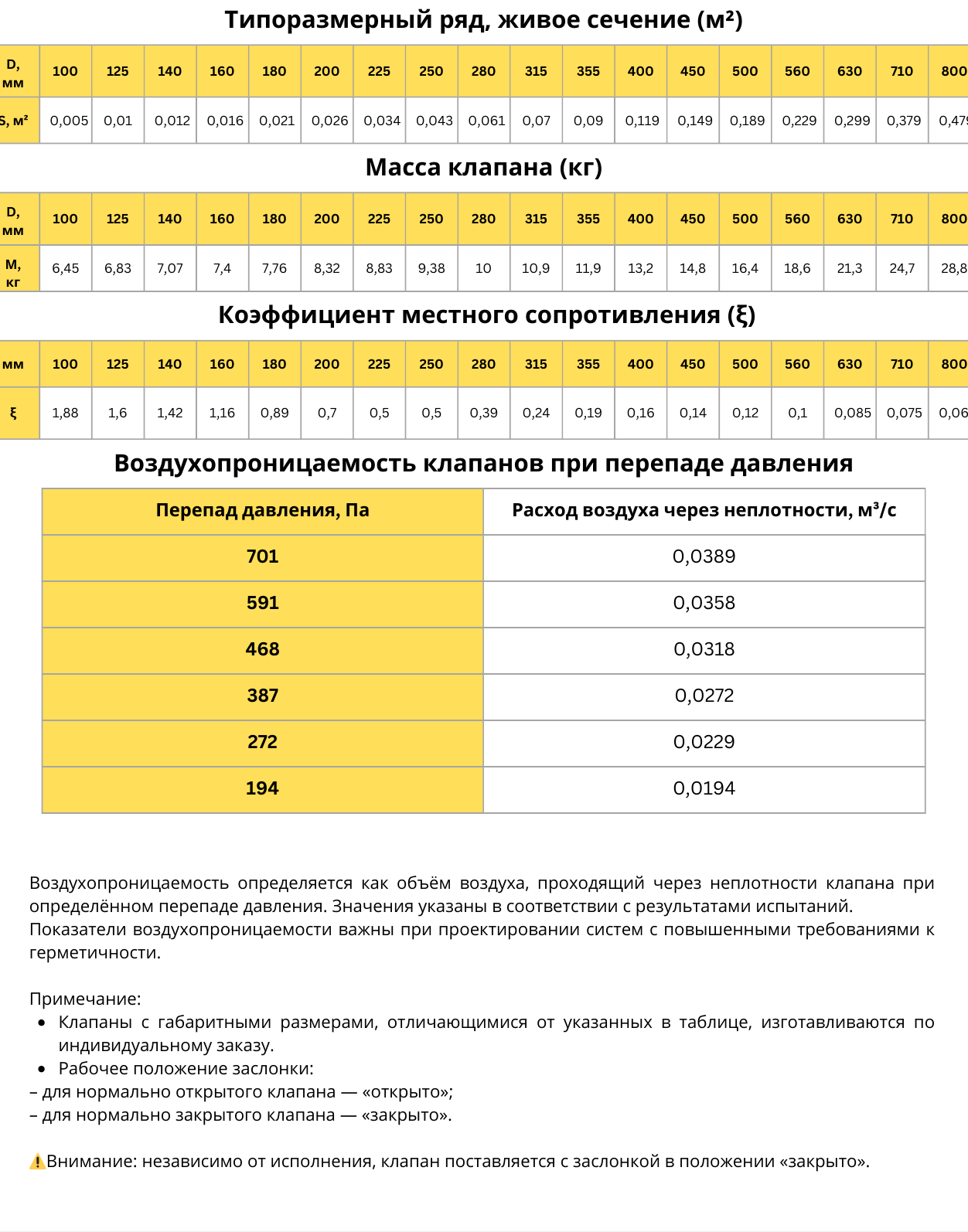

Воздухопроницаемость определяется как объём воздуха, проходящий через неплотности клапана при определённом перепаде давления. Значения указаны в соответствии с результатами испытаний. Показатели воздухопроницаемости важны при проектировании систем с повышенными требованиями к герметичности.

Примечание: Клапаны с габаритными размерами, отличающимися от указанных в таблице, изготавливаются по индивидуальному заказу. Рабочее положение заслонки: – для нормально открытого клапана — «открыто»; – для нормально закрытого клапана — «закрыто».

⚠️ Внимание: независимо от исполнения, клапан поставляется с заслонкой в положении «закрыто».
