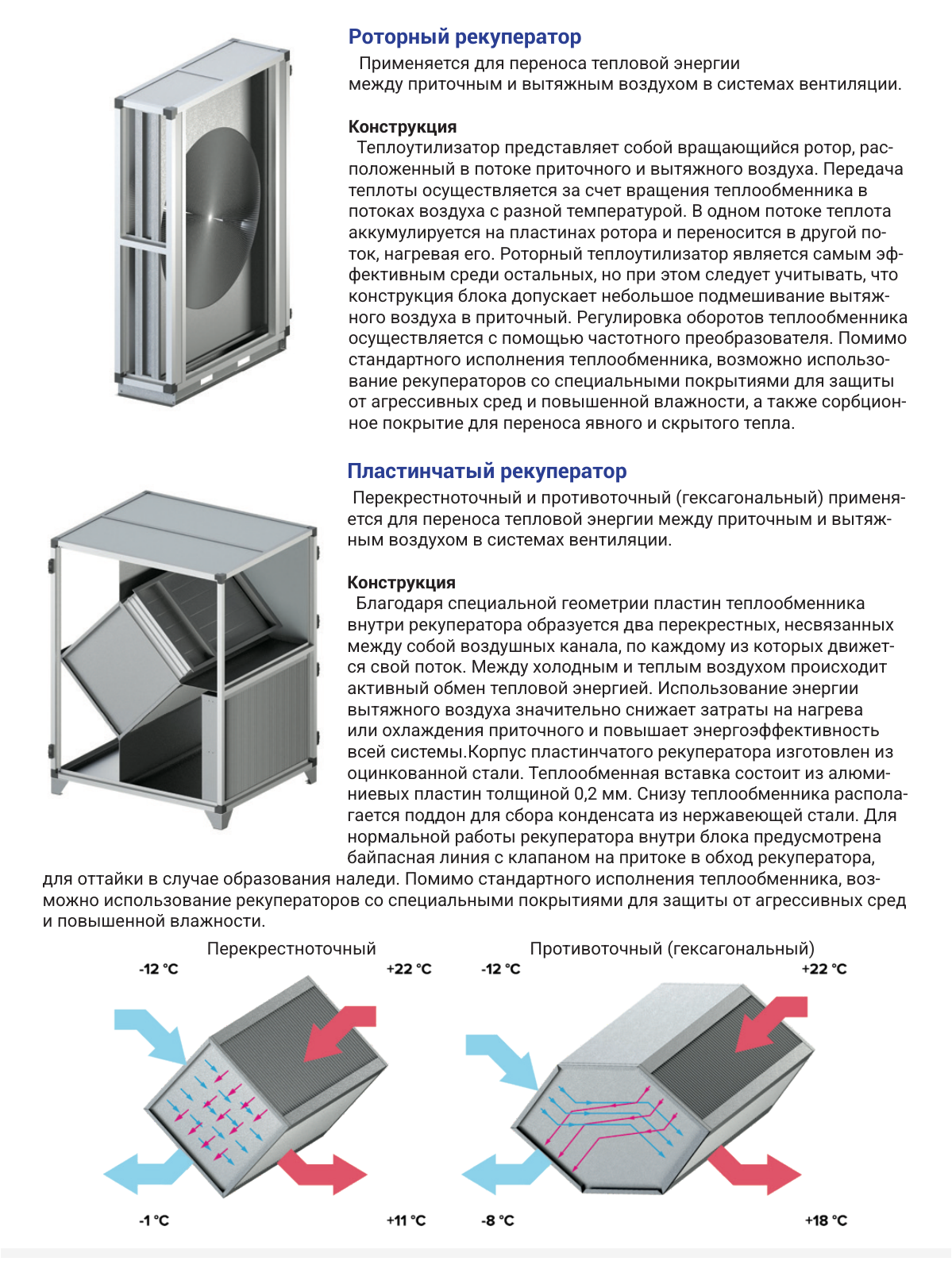

Роторный рекуператор

Применяется для переноса тепловой энергии между приточным и вытяжным воздухом в системах вентиляции.

Конструкция

Теплоутилизатор представляет собой вращающийся ротор, расположенный в потоке приточного и вытяжного воздуха. Передача теплоты осуществляется за счет вращения теплообменника в потоках воздуха с разной температурой. В одном потоке теплота аккумулируется на пластинах ротора и переносится в другой поток, нагревая его. Роторный теплоутилизатор является самым эффективным среди остальных, но при этом следует учитывать, что конструкция блока допускает небольшое подмешивание вытяжного воздуха в приточный. Регулировка оборотов теплообменника осуществляется с помощью частотного преобразователя. Помимо стандартного исполнения теплообменника, возможно использование рекуператоров со специальными покрытиями для защиты от агрессивных сред и повышенной влажности, а также сорбционное покрытие для переноса явного и скрытого тепла.

Перекрестноточный и противоточный (гексагональный) применяется для переноса тепловой энергии между приточным и вытяжным воздухом в системах вентиляции.

Конструкция

Благодаря специальной геометрии пластин теплообменника внутри рекуператора образуется два перекрестных, несвязанных между собой воздушных канала, по каждому из которых движется свой поток. Между холодным и теплым воздухом происходит активный обмен тепловой энергией. Использование энергии вытяжного воздуха значительно снижает затраты на нагрева или охлаждения приточного и повышает энергоэффективность всей системы.Корпус пластинчатого рекуператора изготовлен из оцинкованной стали. Теплообменная вставка состоит из алюминиевых пластин толщиной 0,2 мм. Снизу теплообменника располагается поддон для сбора конденсата из нержавеющей стали. Для нормальной работы рекуператора внутри блока предусмотрена байпасная линия с клапаном на притоке в обход рекуператора, для оттайки в случае образования наледи. Помимо стандартного исполнения теплообменника, возможно использование рекуператоров со специальными покрытиями для защиты от агрессивных сред и повышенной влажности.
