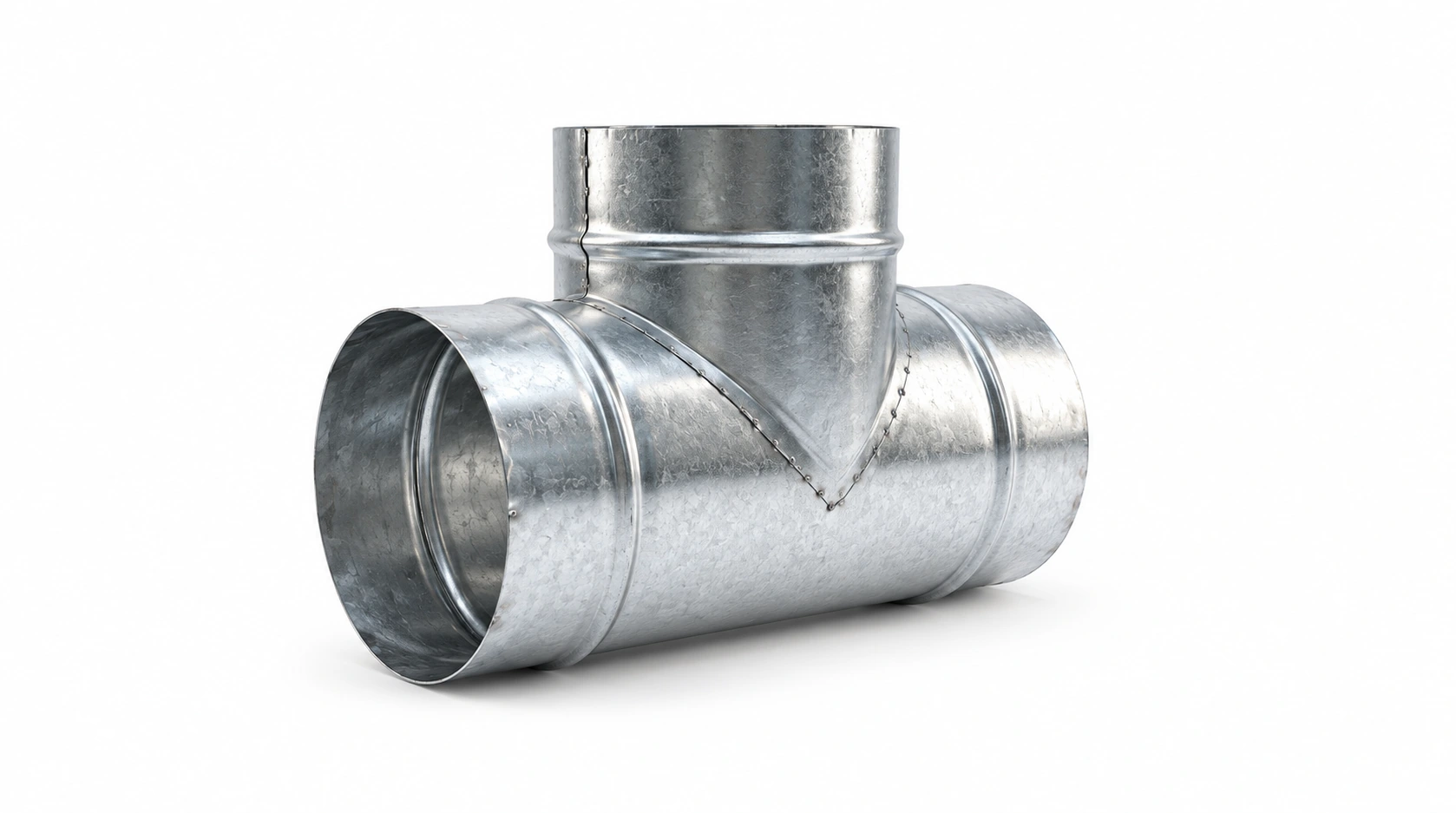

Фасонные изделия круглых воздуховодов

Для поворота круглой трассы нужны отводы, для смены диаметра — переходы, для ответвлений — тройники или врезки. Заглушки закрывают предусмотренные проектом окончания, а ниппели, муфты или фланцы соединяют секции. Полный набор определяется аксонометрией: даже сеть одинакового диаметра может потребовать разных углов и ориентаций деталей.

СКАЙТЕХ указывает три варианта соединения круглых фасонных изделий: фланец из уголка, фланец из полосы и ниппельное «труба в трубу». В заявке сопоставьте тип стыка фасонной части с прямым воздуховодом и перечислите каждую позицию по чертежу.

Диаметр каждого присоединения фасонной части берут из проекта для соответствующего участка сети. У перехода нужны оба диаметра, у тройника — диаметр магистрали и ответвления; у отвода дополнительно задают угол и, при необходимости, радиус. Равный наружный размер без указания типа соединения ещё не гарантирует совместимую посадку.

Передайте аксонометрию и ведомость с обозначением всех входов и выходов, материалом, толщиной и вариантом стыка. Инженер СКАЙТЕХ проверит соответствие ниппельного или фланцевого исполнения прямым участкам, чтобы на площадке не потребовались незапланированные переходники.

Количество отводов, переходов и тройников считают по каждому изменению направления, диаметра или ветвлению на аксонометрии. В стоимость влияют диаметры патрубков, угол, тип стыка, материал и партия.

В расчётной ведомости запишите исходные значения и количество изделий. Итоговую цену круглой фасонной части можно подтвердить после проверки проекта и состава комплекта, поэтому не переносите стоимость типового изделия на другое исполнение.

На схеме указывают диаметр каждой ветви, угол отвода, направление потока и способ соединения с прямыми секциями. Для перехода фиксируют оба диаметра, для тройника — магистраль и ответвление.

Приложите к заявке актуальную схему с номером редакции и спецификацией. Если размеры или подключения ещё не согласованы, отметьте их как открытые вопросы до запуска круглой фасонной части в производство.

Геометрию фасонных деталей выбирают вместе с трассой и аэродинамическим расчётом: резкие повороты и переходы добавляют сопротивление. Нужно заранее выбрать совместимый ниппельный или фланцевый узел.

Согласуйте проектное решение со смежными разделами здания до заказа. Изменение трассы, нагрузок или места размещения круглой фасонной части после изготовления может потребовать переделки узлов и новых чертежей.

Перед монтажом проверяют посадку патрубков, направление детали и совпадение типа стыка с трубой. Соединение уплотняют и закрепляют по проекту; принудительная стыковка разных диаметров недопустима.

Точный порядок сборки и контрольные операции берут из паспорта выбранной модификации и рабочего проекта. Выполненные соединения и маркировку проверяют до закрытия их облицовкой или изоляцией.

Круглая фасонная часть имеет один или несколько патрубков; форма корпуса определяет функцию отвода, перехода, тройника или врезки. СКАЙТЕХ предлагает фланцы из уголка или полосы и ниппельное соединение.

Для проверки запрашивайте чертёж конкретной модификации с материалами, присоединениями и обслуживаемыми элементами. Общий вид категории не подтверждает конструкцию отдельного заказа.

Оставьте пространство под радиус отвода, разворот детали и доступ к хомутам или фланцам. Для ответвления проверьте, что его патрубок не упирается в соседние конструкции.

До изготовления передайте план и разрез с фактическими размерами зоны монтажа. Так инженер проверит размещение корпуса, доступ к крепежу, подключению и обслуживанию.

В заказе перечисляют каждую деталь по диаметрам, углу, материалу и соединению; прямые трубы не включают в эту ведомость автоматически. Доставку, упаковку и сроки согласуют в коммерческом предложении.

Проверьте, что в договоре отдельно указаны адрес, срок, упаковка, разгрузка, комплект документов и состав работ на объекте. Эти условия нельзя надёжно вывести из общей карточки круглой фасонной части.

У отвода нужен диаметр и угол, у перехода два диаметра, у тройника диаметры магистрали и отвода. Габарит корпуса и посадочные размеры зависят от выбранного типа соединения.

Сравнивайте габарит изделия и размеры присоединений по утверждённому чертежу. Оставьте запас места для монтажа и обслуживания, который предусмотрен паспортом конкретного исполнения.

Берите диаметры из проекта для каждого присоединяемого участка, затем сверяйте тип стыка и материал. Если готовая деталь не совпадает с трассой, заказывайте исполнение по чертежу, а не подгоняйте его на объекте.

Передайте инженеру исходные данные и ведомость оборудования. В заказе зафиксируйте модификацию, комплектность и согласованный чертёж. Одного названия категории для заказа недостаточно.
