Спирально-навивные воздуховоды

Оба изделия имеют круглое сечение, но различаются способом формирования продольного участка: у спирально-навивного шов идёт по спирали, у прямошовного — вдоль оси трубы. Выбор зависит от диаметра, толщины металла, длины секций, проекта трассы и способа соединения. Нельзя считать один тип автоматически герметичнее или дешевле без сравнения конкретного исполнения.

Для спиральных и прямошовных воздуховодов доступны разные размеры и материалы. Передайте ведомость и монтажные ограничения, чтобы инженер предложил подходящий тип по каждой позиции.

Для прямых секций нужны соединители, соответствующие выбранному типу стыка: ниппели или муфты либо фланцевое соединение. Для изменения трассы добавляют отводы, переходы, тройники, врезки и заглушки по аксонометрии. Перечень нельзя получить простым умножением числа труб: он зависит от поворотов, ответвлений, оборудования и монтажной длины секций.

На странице СКАЙТЕХ для круглых фасонных изделий указаны фланец из уголка, фланец из полосы и ниппельное соединение «труба в трубу». В заказе зафиксируйте диаметр, толщину, тип стыка и количество каждого элемента; соединения разных систем не следует смешивать без проверки совместимости.

Сначала разделите трассу на участки одного диаметра и подсчитайте длину между фасонными деталями. Затем определите число стандартных трёхметровых секций и отрезков; вариант длины 6 м у СКАЙТЕХ доступен по запросу.

В расчётной ведомости запишите исходные значения и количество изделий. Итоговую цену спирально-навивного воздуховода можно подтвердить после проверки проекта и состава комплекта, поэтому не переносите стоимость типового изделия на другое исполнение.

На аксонометрии укажите диаметры, отметки, отводы, переходы, врезки и тип соединения. Схема должна показывать места разъёмных стыков, ревизий и присоединения оборудования.

Приложите к заявке актуальную схему с номером редакции и спецификацией. Если размеры или подключения ещё не согласованы, отметьте их как открытые вопросы до запуска спирально-навивного воздуховода в производство.

Диаметр определяют по расходу, скорости и потерям давления, а трассу согласуют с архитектурой и креплениями. Проектировщик задаёт герметичность, толщину металла и требования к участкам через преграды.

Согласуйте проектное решение со смежными разделами здания до заказа. Изменение трассы, нагрузок или места размещения спирально-навивного воздуховода после изготовления может потребовать переделки узлов и новых чертежей.

Секции стыкуют совместимыми ниппелями или другим предусмотренным соединением, уплотняют и закрепляют по проекту. Проверяют прямолинейность трассы и доступ к соединениям до закрытия строительных конструкций.

Точный порядок сборки и контрольные операции берут из паспорта выбранной модификации и рабочего проекта. Выполненные соединения и маркировку проверяют до закрытия их облицовкой или изоляцией.

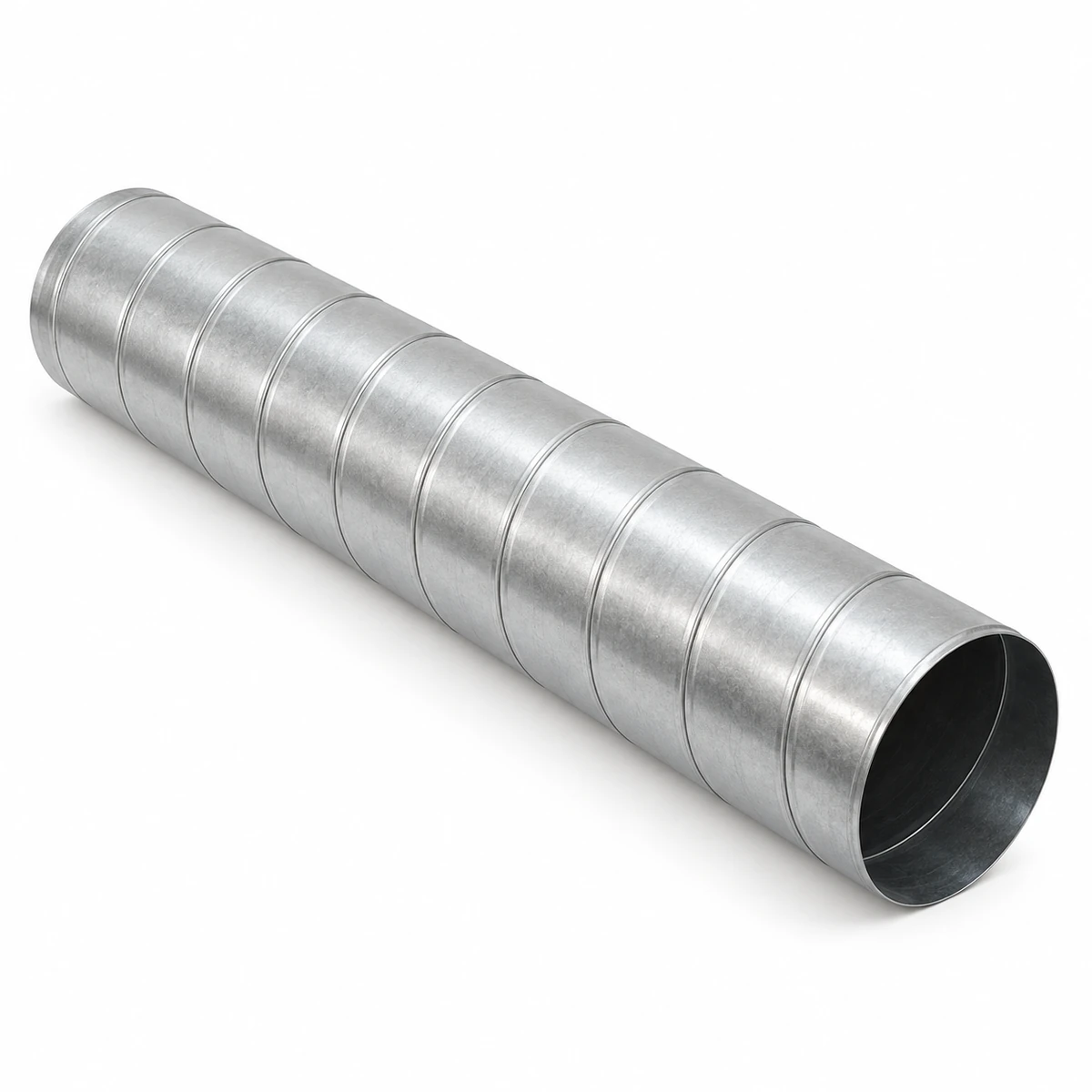

Круглая труба формируется из металлической ленты со спиральным швом. Такой способ изготовления отличается от прямошовного, но сам по себе не определяет класс герметичности сети без учёта стыков.

Для проверки запрашивайте чертёж конкретной модификации с материалами, присоединениями и обслуживаемыми элементами. Общий вид категории не подтверждает конструкцию отдельного заказа.

Проверьте проходы, подвесы, радиусы поворотов и длину секции, которую можно занести на объект. Шестиметровый вариант допустим к заказу только после проверки транспортировки и монтажа.

До изготовления передайте план и разрез с фактическими размерами зоны монтажа. Так инженер проверит размещение корпуса, доступ к крепежу, подключению и обслуживанию.

В ведомости укажите диаметр, длину каждой секции и количество, отдельно — фасонные и соединительные детали. Упаковку, перевозку длинномерных изделий, разгрузку и сроки согласуют в коммерческом предложении.

Проверьте, что в договоре отдельно указаны адрес, срок, упаковка, разгрузка, комплект документов и состав работ на объекте. Эти условия нельзя надёжно вывести из общей карточки спирально-навивного воздуховода.

Для точной спецификации нужны диаметр и длина каждой позиции, а не только общий метраж. Возможность перевозки удлинённых секций проверьте до заказа.

Сравнивайте габарит изделия и размеры присоединений по утверждённому чертежу. Оставьте запас места для монтажа и обслуживания, который предусмотрен паспортом конкретного исполнения.

Подберите диаметр по расчёту сети, затем согласуйте материал, толщину, длину секций и тип стыка. Если трасса тесная, сравните удобство монтажа стандартных и удлинённых секций до оформления заказа.

Передайте инженеру исходные данные и ведомость оборудования. В заказе зафиксируйте модификацию, комплектность и согласованный чертёж. Одного названия категории для заказа недостаточно.
