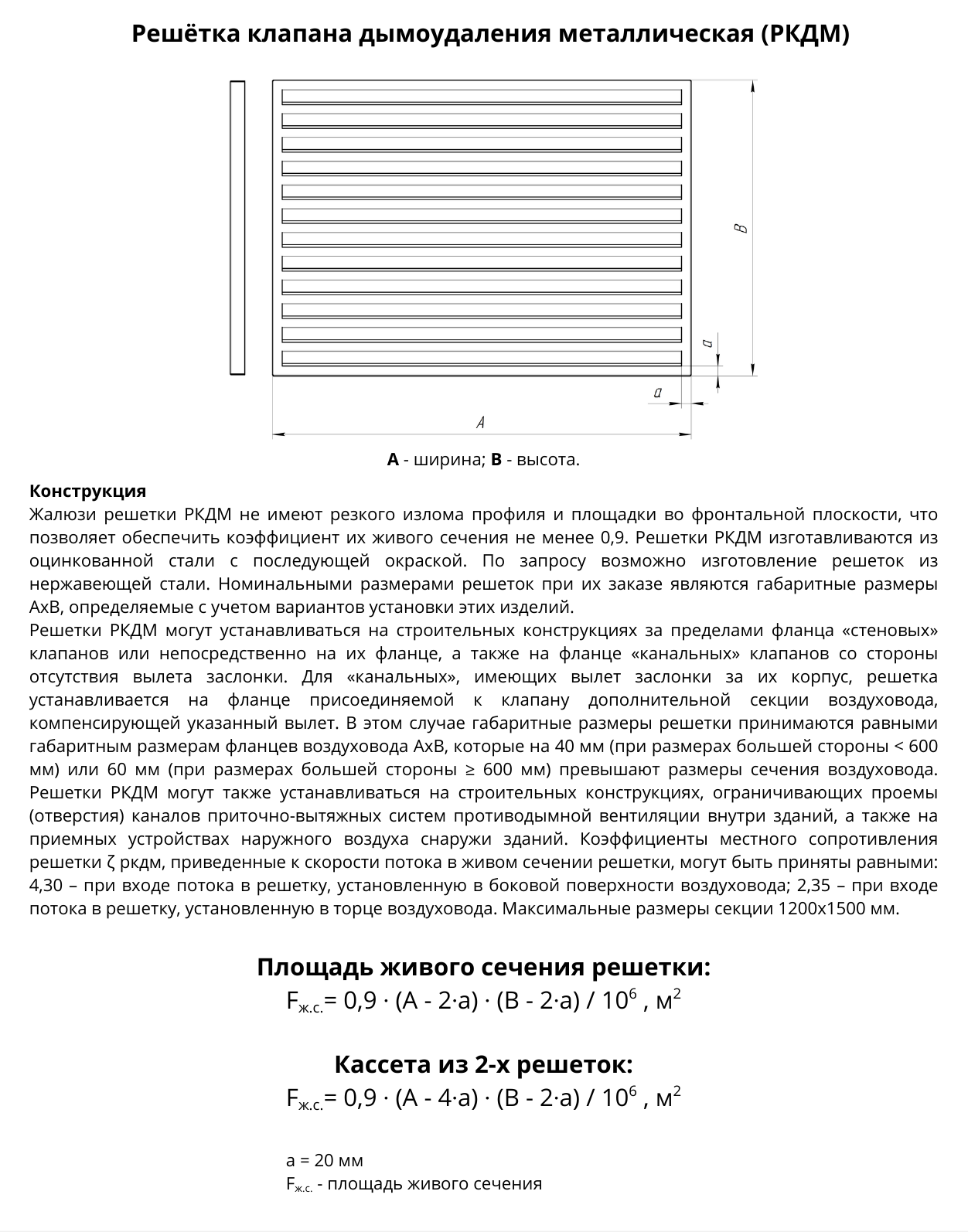

Металлическая решётка клапана дымоудаления РКДМ

Конструкция

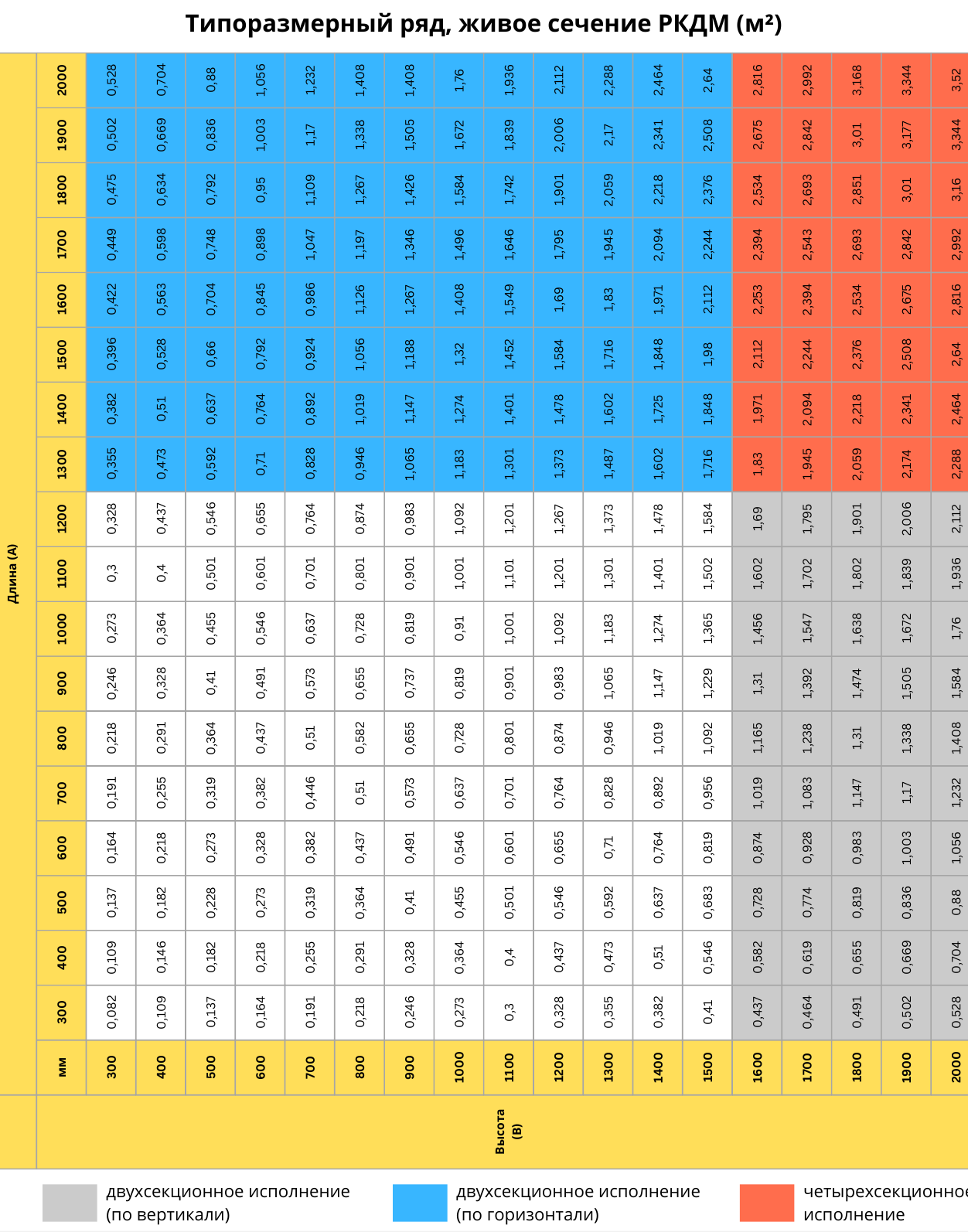

Жалюзи решетки РКДМ не имеют резкого излома профиля и площадки во фронтальной плоскости, что позволяет обеспечить коэффициент их живого сечения не менее 0,9. Решетки РКДМ изготавливаются из оцинкованной стали с последующей окраской. По запросу возможно изготовление решеток из нержавеющей стали. Номинальными размерами решеток при их заказе являются габаритные размеры АхВ, определяемые с учетом вариантов установки этих изделий. Решетки РКДМ могут устанавливаться на строительных конструкциях за пределами фланца «стеновых» клапанов или непосредственно на их фланце, а также на фланце «канальных» клапанов со стороны отсутствия вылета заслонки. Для «канальных», имеющих вылет заслонки за их корпус, решетка устанавливается на фланце присоединяемой к клапану дополнительной секции воздуховода, компенсирующей указанный вылет. В этом случае габаритные размеры решетки принимаются равными габаритным размерам фланцев воздуховода АхВ, которые на 40 мм (при размерах большей стороны < 600 мм) или 60 мм (при размерах большей стороны ≥ 600 мм) превышают размеры сечения воздуховода. Решетки РКДМ могут также устанавливаться на строительных конструкциях, ограничивающих проемы (отверстия) каналов приточно-вытяжных систем противодымной вентиляции внутри зданий, а также на приемных устройствах наружного воздуха снаружи зданий. Коэффициенты местного сопротивления решетки ζ ркдм, приведенные к скорости потока в живом сечении решетки, могут быть приняты равными: 4,30 – при входе потока в решетку, установленную в боковой поверхности воздуховода; 2,35 – при входе потока в решетку, установленную в торце воздуховода. Максимальные размеры секции 1200х1500 мм.
