Узел водосмесительный УВС
Стоимость по запросу
Описание товара
Узлы водосмесительные УВС предназначены для обеспечения циркуляции и регулирования температуры теплоносителя, используемого в теплообменниках вентиляционных систем. Также используется для защиты калориферов от замораживания.
Описание и характеристики
Узлы водосмесительные УВС предназначены для обеспечения циркуляции и регулирования температуры теплоносителя, используемого в теплообменниках вентиляционных систем. Также используется для защиты калориферов от замораживания.
В качестве теплоносителя может использоваться вода и различные незамерзающие смеси без примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали цинка, пластмасс, резины и чугуна.
Исполнение 1 Принцип работы основан на плавном закрытии или открытии трехходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя в трехходовом кране. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции. Рекомендуется применение в системах с устойчивой гидравлической системой к перепадам давления у потребителей.
1. Клапан регулирующий 3-х ходовой. 2. Электропривод. 3. Циркуляционный насос. 4. Термоманометры (устанавливаются по запросу). 5. Кран шаровый запорный. 6. Фильтр сетчатый. 7. Вентиль.
Исполнение 2 Принцип работы основан на плавном закрытии или открытии трехходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя в трехходовом кране. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции. Посредством байпасной линии с установленным обратным и балансировочным клапаном обеспечивается регулировка постоянства расхода в тепловой сети.
1. Клапан регулирующий 3-х ходовой. 2. Электропривод. 3. Циркуляционный насос. 4. Термоманометры (по запросу). 5. Кран шаровый запорный. 6. Фильтр сетчатый. 7. Вентиль. 8. Клапан обратный.
Исполнение 3 Принцип работы основан на плавном закрытии или открытии двухходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя после байпасной линии. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции. Рекомендуется применение в системах с устойчивой гидравлической системой к перепадам давления у потребителей.
1. Клапан регулирующий 2-х ходовой. 2. Электропривод. 3. Циркуляционный насос. 4. Термоманометры (по запросу). 5. Кран шаровый запорный. 6. Фильтр сетчатый. 7. Вентиль. 8. Клапан обратный.
Техническая документация

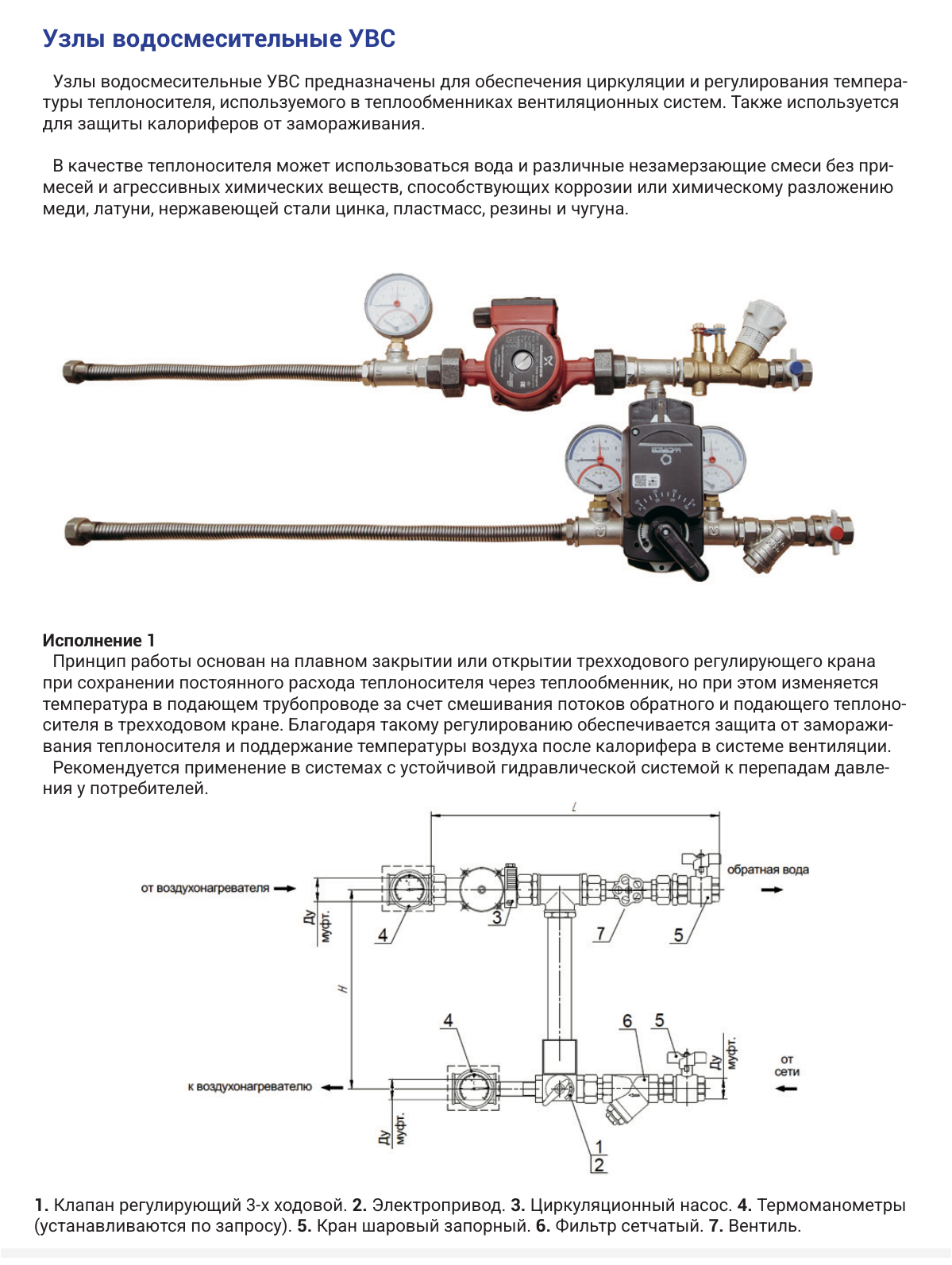

Каталог вентиляционного оборудования ↗Узел водосмесительный УВС — назначение и конструкция · PDF 38

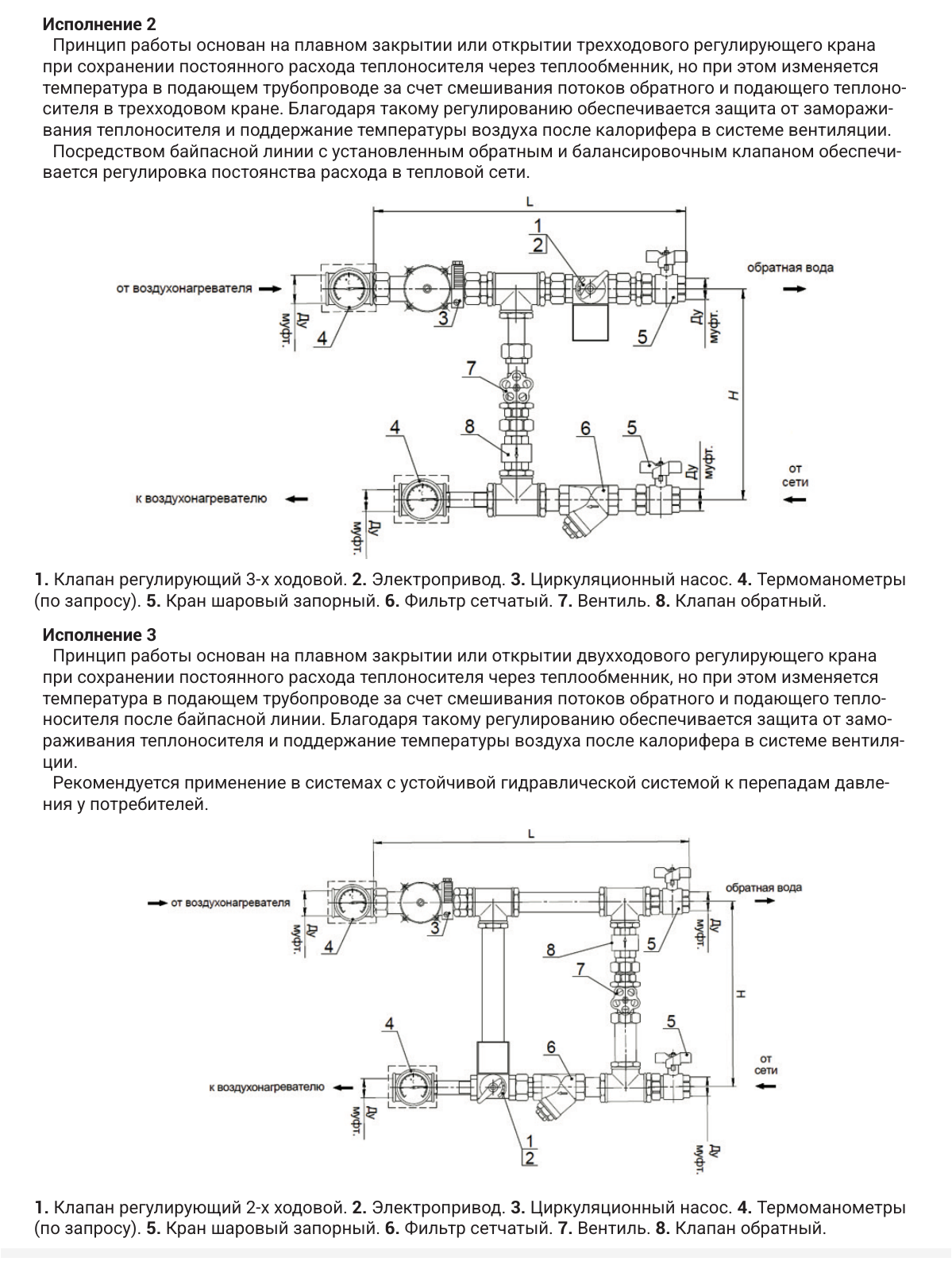

Узел водосмесительный УВС — исполнения и принцип работы · PDF 39

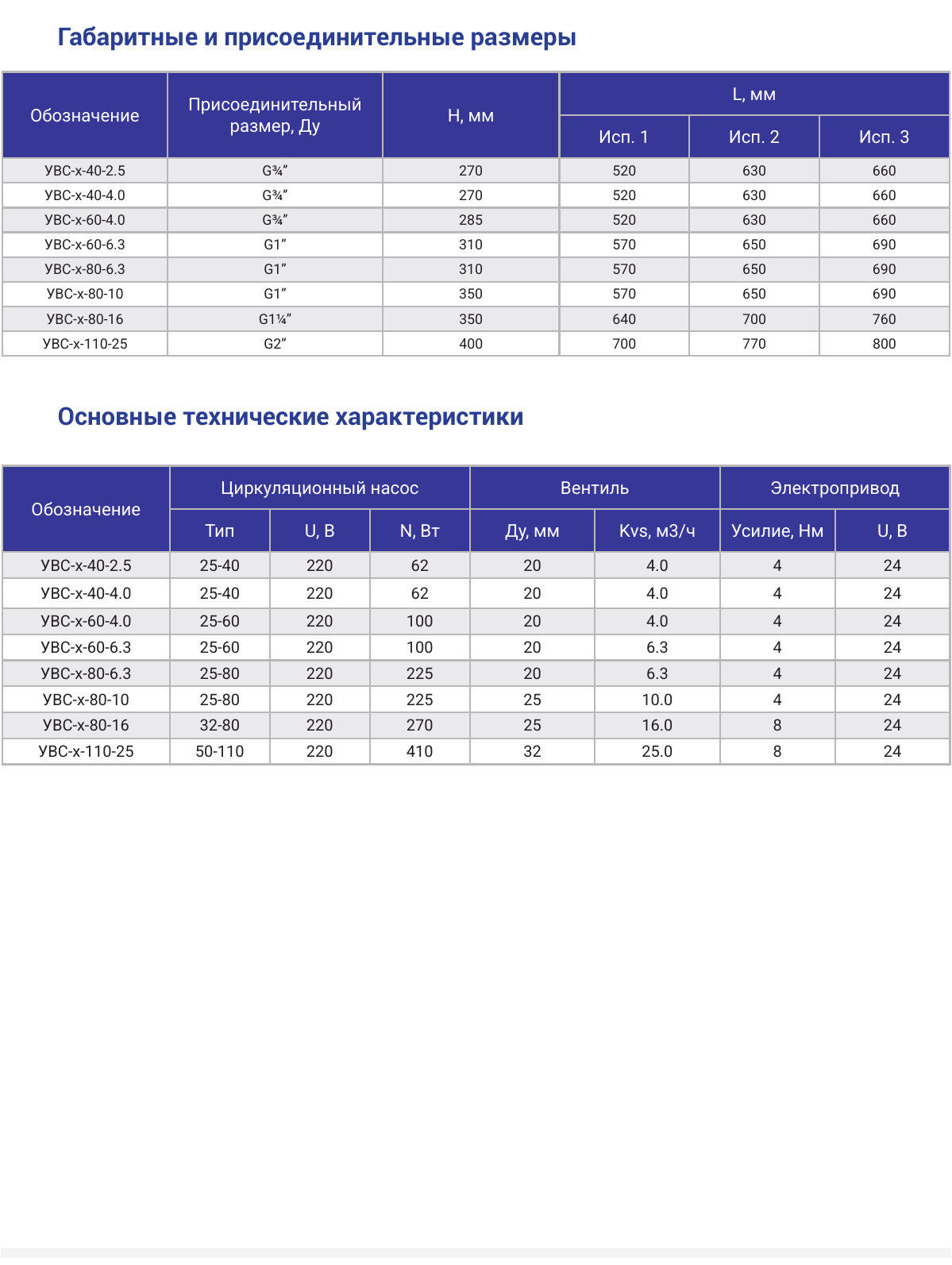

Узел водосмесительный УВС — габаритные и присоединительные размеры · PDF 40
