Радиальный вентилятор ВР 86-77-2,5

Низкого и среднего давления; Конструктивное исполнение по ГОСТ 5976-90; Одностороннего всасывания; Корпус спиральный поворотный; Назад загнутые лопатки; Количество лопаток - 12; Направление вращения - правое и левое. Аналог вентиляторов ВР 80-75, ВО 80-70, ВЦ 4-75, ВЦ 4-70 соответствующих типоразмеров.

стационарные системы вентиляции, кондиционирования, воздушного отопления; технологические установки различного назначения.

Общего назначения и коррозионно-стойкие из углеродистой стали: -К; -Ж; - КЖ. Взрывозащищенные: Р; -К3; -РК; -РЖ; -РКЖ.

Вентиляторы эксплуатируются в условиях (У) умеренного климата второй и третьей категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата первой категории размещения. Температура окружающей среды от минус 40°С до 40°С. Температура среды, перемещаемой вентиляторами, до 80°С; для исполнения Ж, КЖ, РЖ, РКЖ - до 200°С. Вентиляторы используются для перемещения воздуха и других газовых смесей, не вызывающих ускоренной коррозии материалов проточной части вентилятора, с содержанием пыли и твердых примесей не более 10 мг/м3 и не содержащих липких веществ и волокнистых материалов. Не рекомендуется параллельная работа нескольких вентиляторов без элементов сети. При работе на всасывание необходим диффузор на выходе.

Допускается комплектация двигателями других серий, соответствующих по мощности, частоте вращения и напряжению. Допускается комплектация двигателями бо льшей мощности при той же частоте вращения колеса, аэродинамические характеристики при этом не меняются.

По заявке покупателя возможно изготовление вентилятора с углом положения корпуса Пр180° или Л180°.

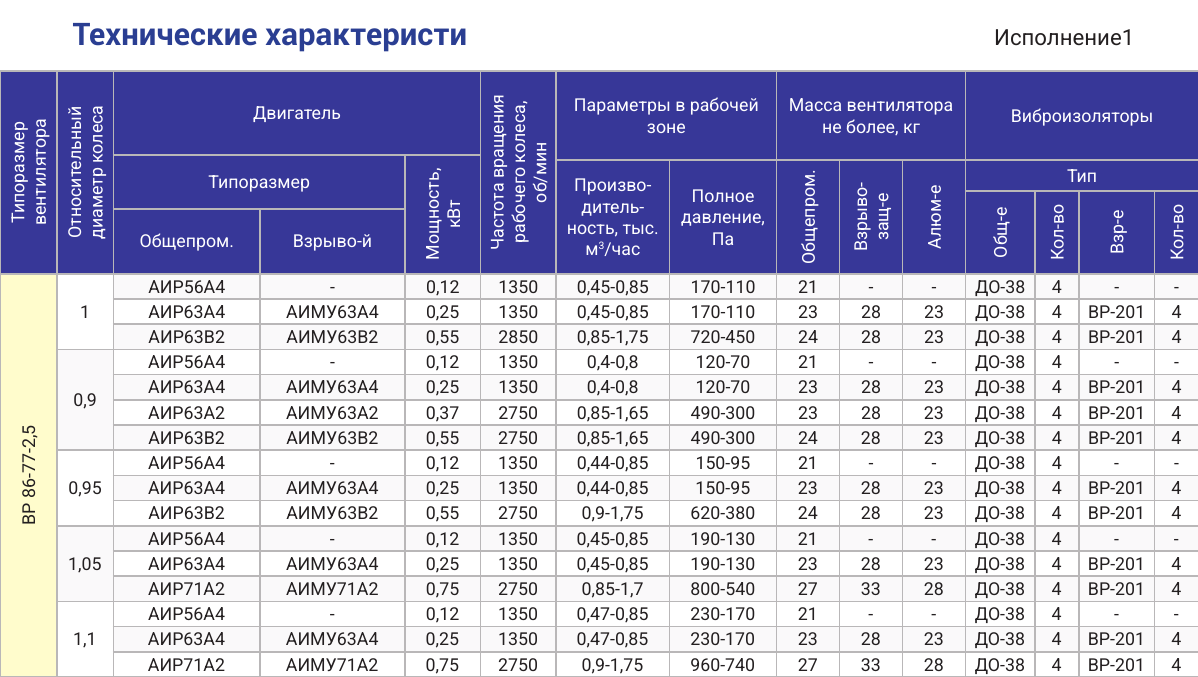

- АИМУ63А4 АИМУ63В2 - АИМУ63А4 АИМУ63А2 АИМУ63В2 - АИМУ63А4 АИМУ63В2 - АИМУ63А4 АИМУ71А2 - АИМУ63А4 АИМУ71А2

АИР56А4 АИР63А4 АИР63В2 АИР56А4 АИР63А4 АИР63А2 АИР63В2 АИР56А4 АИР63А4 АИР63В2 АИР56А4 АИР63А4 АИР71А2 АИР56А4 АИР63А4 АИР71А2

* При эксплуатации указанных вентиляторов возможно превышение значения номинальной силы тока электродвигателя. В связи с этим, данные вентиляторы возможно применять для кратковременной работы в режиме дымоудаления с контролем значения силы тока, а также в системах общеобменной вентиляции с применением частотного преобразователя или дросселирующего устройства, регулирующего подачу воздуха. При подборе вентилятора учитывать расположение рабочей точки относительно «линии мощности» на графике. Все вентиляторы радиальные во взрывозащищенном исполнении комплектуются взрывозащищенными электродвигателями.
