Воздушно-тепловая завеса ВЗК-Э

Назначение

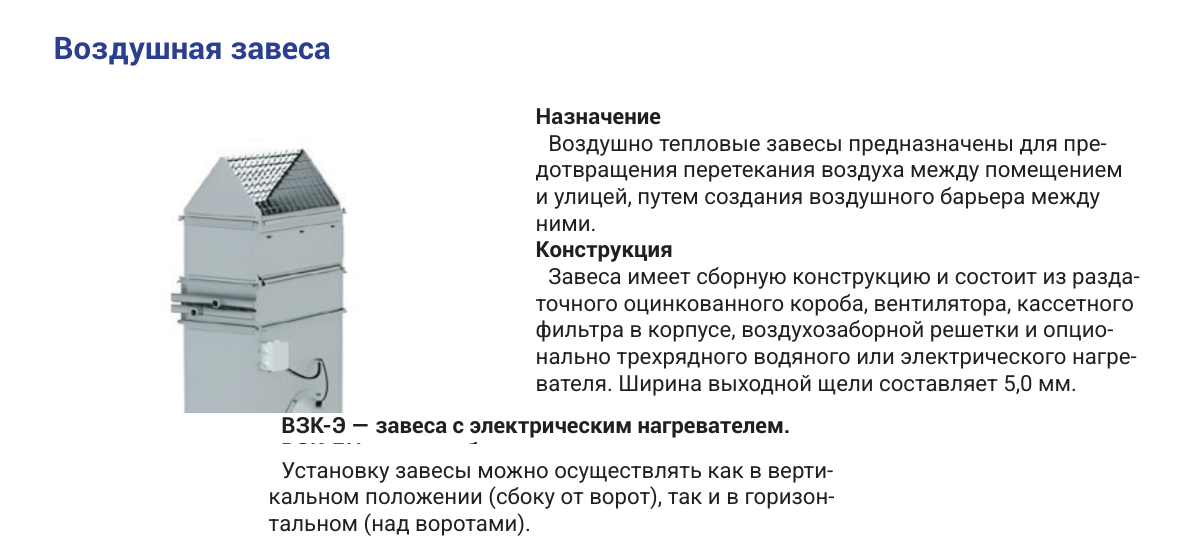

Воздушно тепловые завесы предназначены для предотвращения перетекания воздуха между помещением и улицей, путем создания воздушного барьера между ними. Конструкция Завеса имеет сборную конструкцию и состоит из раздаточного оцинкованного короба, вентилятора, кассетного фильтра в корпусе, воздухозаборной решетки и опционально трехрядного водяного или электрического нагревателя. Ширина выходной щели составляет 5,0 мм.

ВЗК-Э — завеса с электрическим нагревателем.

Установку завесы можно осуществлять как в вертикальном положении (сбоку от ворот), так и в горизонтальном (над воротами).

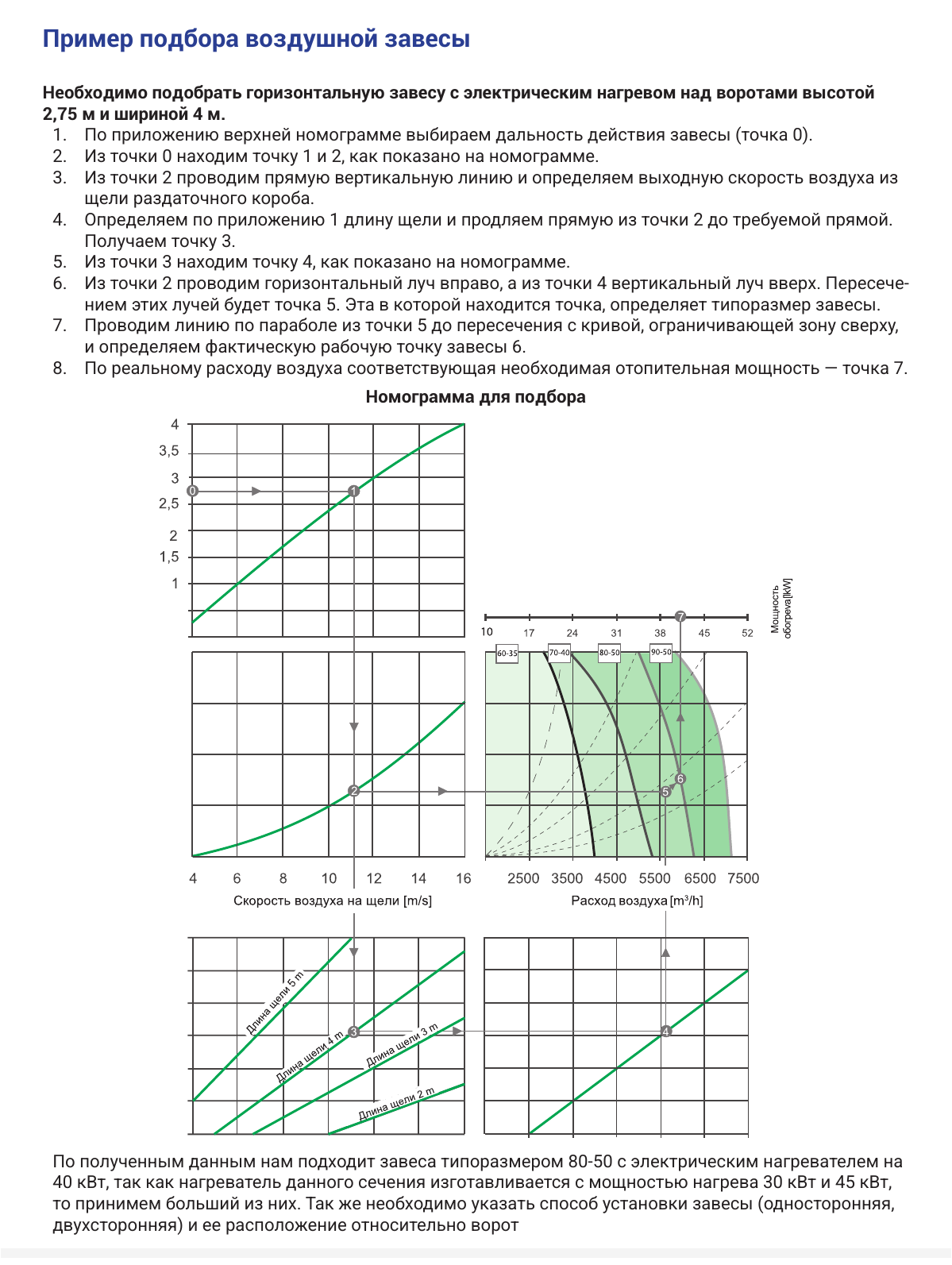

Необходимо подобрать горизонтальную завесу с электрическим нагревом над воротами высотой 2,75 м и шириной 4 м. 1. По приложению верхней номограмме выбираем дальность действия завесы (точка 0). 2. Из точки 0 находим точку 1 и 2, как показано на номограмме. 3. Из точки 2 проводим прямую вертикальную линию и определяем выходную скорость воздуха из щели раздаточного короба. 4. Определяем по приложению 1 длину щели и продляем прямую из точки 2 до требуемой прямой. Получаем точку 3. 5. Из точки 3 находим точку 4, как показано на номограмме. 6. Из точки 2 проводим горизонтальный луч вправо, а из точки 4 вертикальный луч вверх. Пересечением этих лучей будет точка 5. Эта в которой находится точка, определяет типоразмер завесы. 7. Проводим линию по параболе из точки 5 до пересечения с кривой, ограничивающей зону сверху, и определяем фактическую рабочую точку завесы 6. 8. По реальному расходу воздуха соответствующая необходимая отопительная мощность — точка 7.

По полученным данным нам подходит завеса типоразмером 80-50 с электрическим нагревателем на 40 кВт, так как нагреватель данного сечения изготавливается с мощностью нагрева 30 кВт и 45 кВт, то принимем больший из них. Так же необходимо указать способ установки завесы (односторонняя, двухсторонняя) и ее расположение относительно ворот
