Приточно-вытяжная установка АПК-6,3

Вентиляционные установки предназначены для подачи свежего и удаления загрязненного воздуха из обслуживаемого помещения, с целью создания и поддержания в нём благоприятного микроклимата. Они представляют собой набор последовательно размещённых секций, в корпусе моноблок (когда несколько секций расположены в одном корпусе) или поблочно (когда каждая секция размещена отдельно в каждом блоке). Вентиляционные установки отвечают требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», а также ТР ТС 010/2011 «О безопасности машин и оборудования».

• Модельный ряд установок АПК разработан для решения обширного круга задач по организации микроклимата в помещениях любого назначения. Большой выбор серий и модулей в них позволяет подобрать установку, обеспечивающую подачу воздуха на любых параметрах расхода и давления.

• Возможность собрать установку как из единичных, так и комбинационных вариантов блоков.

• В конструкции установки применяется высокоэффективный вентилятор.

• Возможность использования внутреннего регулируемого агрегата, повышающего энергоэффективность теплообменного оборудования.

• В конструкцию вентиляторов и калорифера встроена автоматическая регулировка по сигналу от встроенного термостата. Возможен сбор автономных блоков управления температурой воздуха с установленными контроллерами.

• При высокой надежности вентиляционной установки АПК предусмотрена её экономичная эксплуатация.

• Установка имеет хорошую теплоизоляцию, позволяющую минимизировать теплопотери помещения.

• Монтаж и обслуживание установки удобны благодаря разделению на модули, что позволяет выполнять монтаж оборудования на местах с ограниченным доступом, а также значительно упрощает обслуживание.

• В зависимости от специфики применения, параметры воздушного потока, мощности вентилятора и параметры нагрева воздуха могут быть изменены.

Для защиты секций от атмосферных осадков установка имеет крышу из оцинкованного стального листа, со стороны забора воздуха устанавливается козырёк, перед клапаном располагается решётка, защищающая внутреннее пространство установки от попадания в неё инородных тел, расположение воздушного клапана с приводом организовывается внутри приёмной камеры.

У2 – размещение в закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий, в крытых помещениях, в капитальных помещениях с теплопотерями.

Общепромышленное исполнение — для перемещения воздуха и других газообразующих смесей, не вызывающих ускоренной коррозии оцинкованной стали, не содержащих липких веществ, волокнистых материалов, пыли и других твёрдых примесей не более 0,1 г/м³.

Коррозионностойкое исполнение — предназначено для использования в помещениях с агрессивными неразбавленными воздушными смесями, не вызывающими ускоренной коррозии нержавеющей стали, допускающими влажность свыше 80%.

Компактные (моноблочные) установки Используются для обслуживания небольших помещений и, если помещение, отведённое под вентиляционное оборудование, имеет ограниченные габариты. Представляют собой готовый вентиляционный агрегат (моноблок), содержащий конкретный набор функциональных элементов обработки воздуха и работающий по определённому алгоритму, в соответствии с сенсорным наполнением. Исходя из требований, предъявляемых к обрабатываемому воздуху в помещении, выбирается готовое решение из предлагаемого сегмента оборудования.

К компактным установкам относятся: • Компактные приточно-вытяжные установки с рекуперацией тепла, предназначенные для улучшения качества воздуха в помещениях специального и общего назначения. Основным элементом компактной приточно-вытяжной установки является роторный теплоутилизатор, позволяющий совместить в одном моноблоке функции подачи и вытяжки воздуха. • Шумоизолированная компактная серия. Моноблочные приточно-вытяжные установки выполнены в блоках с повышенной шумоизоляцией и используются как автономные станции обработки воздуха. • Установки компактные моноблочные для помещений, где предпочтительны облегчённая конструкция и меньшие габаритные размеры.

Вентиляционные установки блочного типа — имеют широкий набор функциональных блоков, что позволяет создать любую конфигурацию установки для обработки воздуха и решения задач по вентиляции и кондиционированию. Сочетание построенных последовательностей блоков позволяет легко и быстро подобрать оптимальную конфигурацию с учётом заданных параметров.

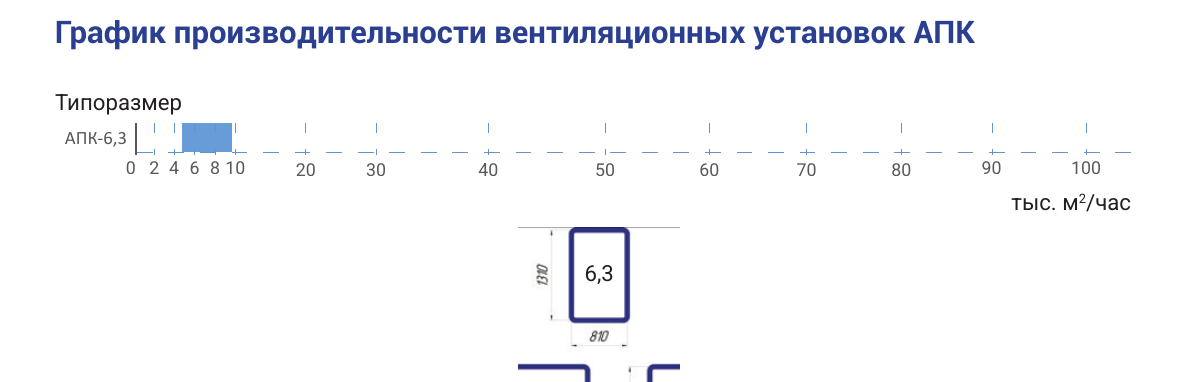

Тип 1 Имеют стандартные присоединительные размеры прямоугольной канальной серии. Диапазон перемещаемого объёма воздуха 1000–9000 м³/ч.

Тип 2 Установки выполняются в большом количестве типоразмеров, диапазон перемещаемого объёма воздуха 2000–85000 м³/ч.

Управление блочными установками осуществляется с помощью: • Опциональный комплект автоматики (блоки управления с набором датчиков), обеспечивающий надёжную защиту, простую наладку и реализует любой алгоритм работы. • Частотные преобразователи позволяют регулировать производительность блоков вентиляторов, корректируя их производительность.

Особенности конструкции, доступные к реализации в серии блочных установок: • Конструкция блочных приточно-вытяжных установок предусматривает широкий набор технических решений, доступных для реализации в серийном исполнении и позволяющих адаптировать оборудование под требования конкретного проекта. • Вентиляторные блоки АПК изготавливаются с возможностью гибкой настройки производительности. Конструкция обеспечивает низкий уровень шума, высокую энергоэффективность и высокий коэффициент полезного действия. Реализуется организация «вентиляторной стены», при которой несколько вентиляторов работают параллельно, равномерно распределяя нагрузку и повышая отказоустойчивость системы. • Для эксплуатации установок в уличном исполнении предусмотрено оснащение крышей или козырьком с защитной решёткой, что позволяет подготовить оборудование к размещению на открытом воздухе и защитить его от атмосферных воздействий. • Гибкие вставки применяются для предотвращения передачи вибраций на систему воздуховодов, а также упрощают монтаж оборудования при наличии несоосности между установкой и воздуховодами. • Опорная рама обеспечивает защиту конструкции при транспортировке и монтаже, а также позволяет надёжно закрепить агрегат на поверхности ограждающих конструкций зданий и сооружений, обеспечивая устойчивость и долговечность эксплуатации.

Возможные функциональные блоки обработки воздуха: • Секция фильтрации - очистка воздуха от крупных частиц, мелкодисперсной пыли и неприятных запахов. • Бактерицидная секция - обеззараживание воздуха ультрафиолетовым излучением. • Секция нагрева воздуха в зимнее время: водяной нагреватель с теплоносителем различного типа – вода, незамерзающие жидкости либо электрический нагреватель. • Секция охлаждения – для охлаждения в летний период и осушения воздуха; водяной охладитель с теплоносителем: вода, незамерзающие жидкости или хладагент фреон R407C и R410A. • Секция теплоутилизации - утилизация тёплого/охлаждённого вытяжного воздуха с целью нагрева/охлаждения приточного и повышения энергоэффективности всей вентиляционной системы: Роторный регенератор (КПД теплоутилизации до 84%). Пластинчатый рекуператор (КПД теплоутилизации до 73%). Рекуператор с промежуточным теплоносителем (КПД теплоутилизации до • 50%). • Секция смешения - смешение двух потоков наружного воздуха с частью воздуха, удаляемого из помещения. • Секция увлажнения - поддержание требуемой влажности в помещении: сотовый увлажнитель или паровой увлажнитель. • Секция шумоглушения - снижение уровня шума, до/после вентиляторного агрегата.

Специальные «стягивающие» модули для простого соединения блоков между собой или соединительные уголки скрытые в корпусе

* Возможна дополнительная комплектация: панели со смотровыми окнами, внутренняя подсветка, для уличного исполнения: клапан с приводом внутри блока, крыша и козырёк.
