Центральные кондиционеры

Центральный кондиционер — сборная установка для подготовки и подачи воздуха в систему воздуховодов. В зависимости от проекта он может включать фильтрацию, нагрев, охлаждение, рекуперацию, увлажнение и вентиляторные секции; состав не одинаков у всех моделей. Бытовой сплит или локальный кондиционер в основном обрабатывает воздух конкретного помещения и сам по себе не гарантирует расчётный приток наружного воздуха.

У СКАЙТЕХ центральные установки описаны как каркасно-панельные, в приточном, вытяжном и приточно-вытяжном исполнении. Выбирайте схему по задачам здания: требуемому воздухообмену, параметрам микроклимата, доступным энергоносителям и месту для сети. Сравнивать лишь охлаждающую мощность этих решений некорректно.

Нужны расчётные расходы притока и вытяжки, требуемое внешнее давление, параметры наружного и внутреннего воздуха по сезонам, тепловые и влаговые нагрузки. Укажите состав секций, класс и ступени фильтрации по проекту, источник тепла и холода, режимы работы и требования к автоматике. План венткамеры должен показывать габаритные ограничения, доступ к обслуживанию и путь заноса секций.

Приложите схему ОВ, аэродинамический расчёт и ведомость оборудования. По этим данным инженер СКАЙТЕХ проверит компоновку каркасно-панельной установки и подготовит конкретную комплектацию. Если какая-то нагрузка не рассчитана, её нельзя достоверно заменить площадью здания или «мощностью на глаз».

Расчёт начинают с расхода наружного и рециркуляционного воздуха по каждому режиму, полного давления сети и требуемых параметров воздуха на выходе. По тепловым и влажностным нагрузкам определяют мощность нагрева, охлаждения и, при необходимости, увлажнения.

Для предложения передайте климатические условия, расчёт воздухообмена, схему каналов, доступные теплоносители и ограничения по габаритам. Один показатель площади здания не позволяет определить состав секций и цену установки.

Нужна принципиальная схема потока через секции: фильтр, нагреватель, охладитель, вентилятор, шумоглушение и дополнительные узлы в порядке, заданном проектом. На ней отмечают приток, вытяжку, возможную рециркуляцию, клапаны и точки измерения.

Приложите гидравлические и электрические подключения, а также алгоритм автоматики. По одной схеме расположения корпуса невозможно согласовать производительность и режим работы оборудования.

Проектировщик увязывает требуемые параметры воздуха с доступным давлением, источниками тепла и холода, акустикой, пожарными требованиями и местом обслуживания. Состав секций проверяют для расчётных зимнего и летнего режимов.

Предусмотрите путь доставки секций, пространство для открытия панелей и замены фильтров, дренаж охладителя и виброизоляцию. Окончательную компоновку и размеры уточняют по выбранному исполнению.

Секции собирают в проектной последовательности, герметизируют стыки и подключают воздуховоды, теплоноситель, дренаж, питание и автоматику. Крепления и основание должны воспринимать массу установки и эксплуатационные нагрузки.

После сборки проверяют направление потока, доступ к фильтрам, дренаж, электрические защиты и работу каждого режима. Пусконаладку проводят по паспорту конкретной комплектации и проектному алгоритму.

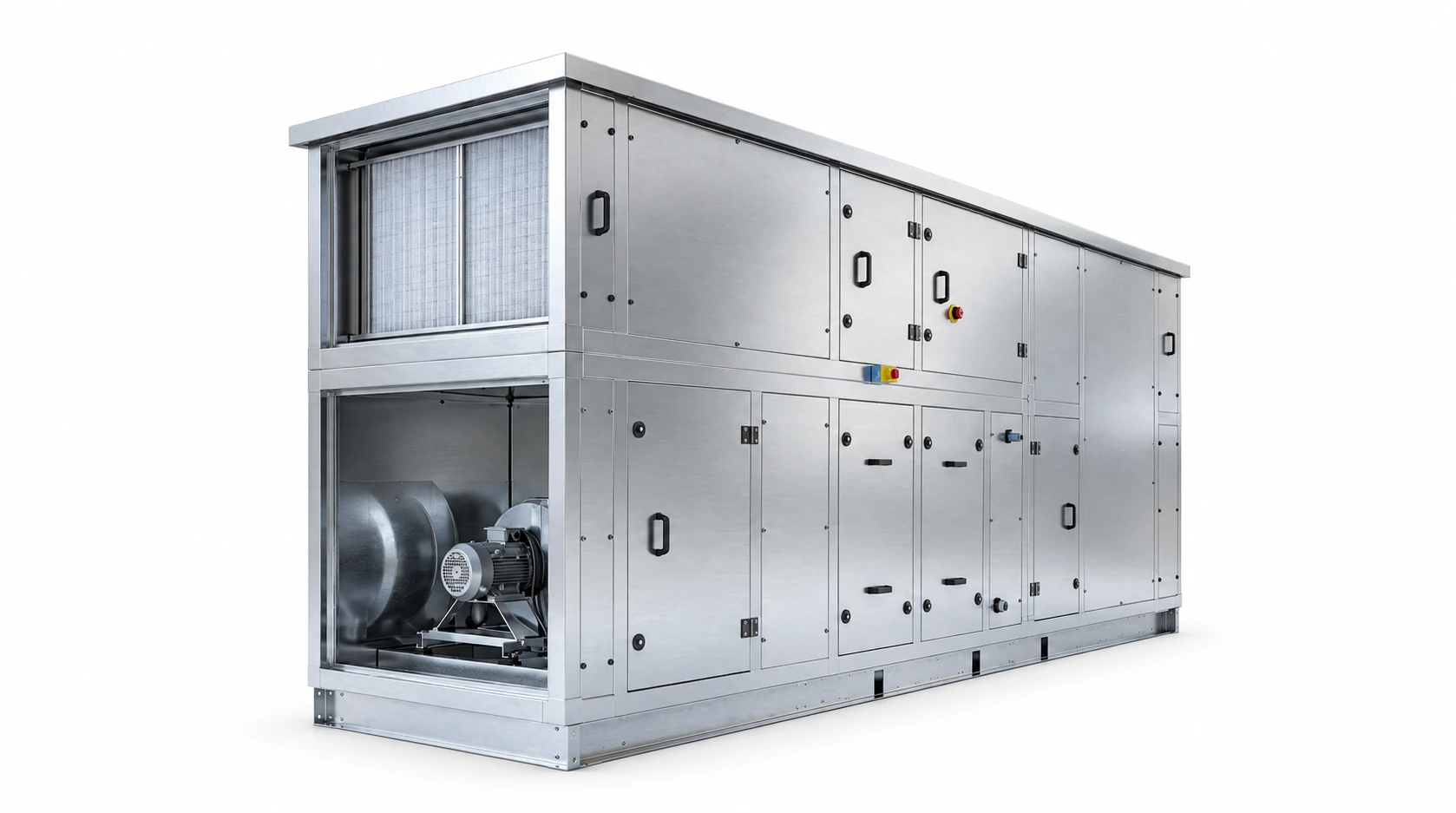

Каркасно-панельный корпус объединяет секции подготовки воздуха. По заданию в них размещают фильтры, теплообменники, вентиляторы, шумоглушители и другие элементы; состав зависит от заказа.

Запросите чертёж компоновки с размерами секций, стороной обслуживания и присоединительными сечениями. По нему видно, пройдёт ли оборудование в венткамеру и останется ли доступ к узлам.

Сверьте габариты венткамеры и проёмов доставки с размерами каждой транспортной секции, а не только собранной установки. Нужны основание, подходы к обслуживанию, место для трубной обвязки, дренажа и воздуховодов.

До заказа согласуйте сторону обслуживания и положение патрубков. Если помещение ограничено по высоте, это может изменить состав и компоновку секций; универсальный монтажный зазор без чертежа назвать нельзя.

Способ отгрузки зависит от размеров и массы секций: установка может поставляться отдельными транспортными модулями для сборки на объекте. Состав мест, упаковку, разгрузку и адрес поставки фиксируют в спецификации и договоре.

Перед заказом сообщите ограничения проездов, лифта или крана и необходимость поэтапной доставки. Срок, транспорт и включённые монтажные работы подтверждают в коммерческом предложении, а не предполагают по карточке товара.

Габарит определяется расходом воздуха, выбранной скоростью в секциях и составом обработки: фильтру, теплообменнику и вентилятору нужны собственные посадочные размеры и сервисные зоны. При одинаковом расходе установки с разными секциями отличаются по длине.

Для проверки размеров запросите габаритный чертёж выбранной комплектации, размеры транспортных секций и присоединений. Замер венткамеры передайте инженеру до утверждения заказа.

Сначала определите рабочие режимы и параметры воздуха, затем сравните варианты секций по расходу, давлению, энергорасходу и доступному месту. Отдельно проверьте требования к фильтрации, шуму и управлению.

Передайте инженерный расчёт или спецификацию. СКАЙТЕХ подберёт каркасно-панельное исполнение и подтвердит характеристики именно выбранной комплектации; замена марки по одному расходу без проверки секций некорректна.
