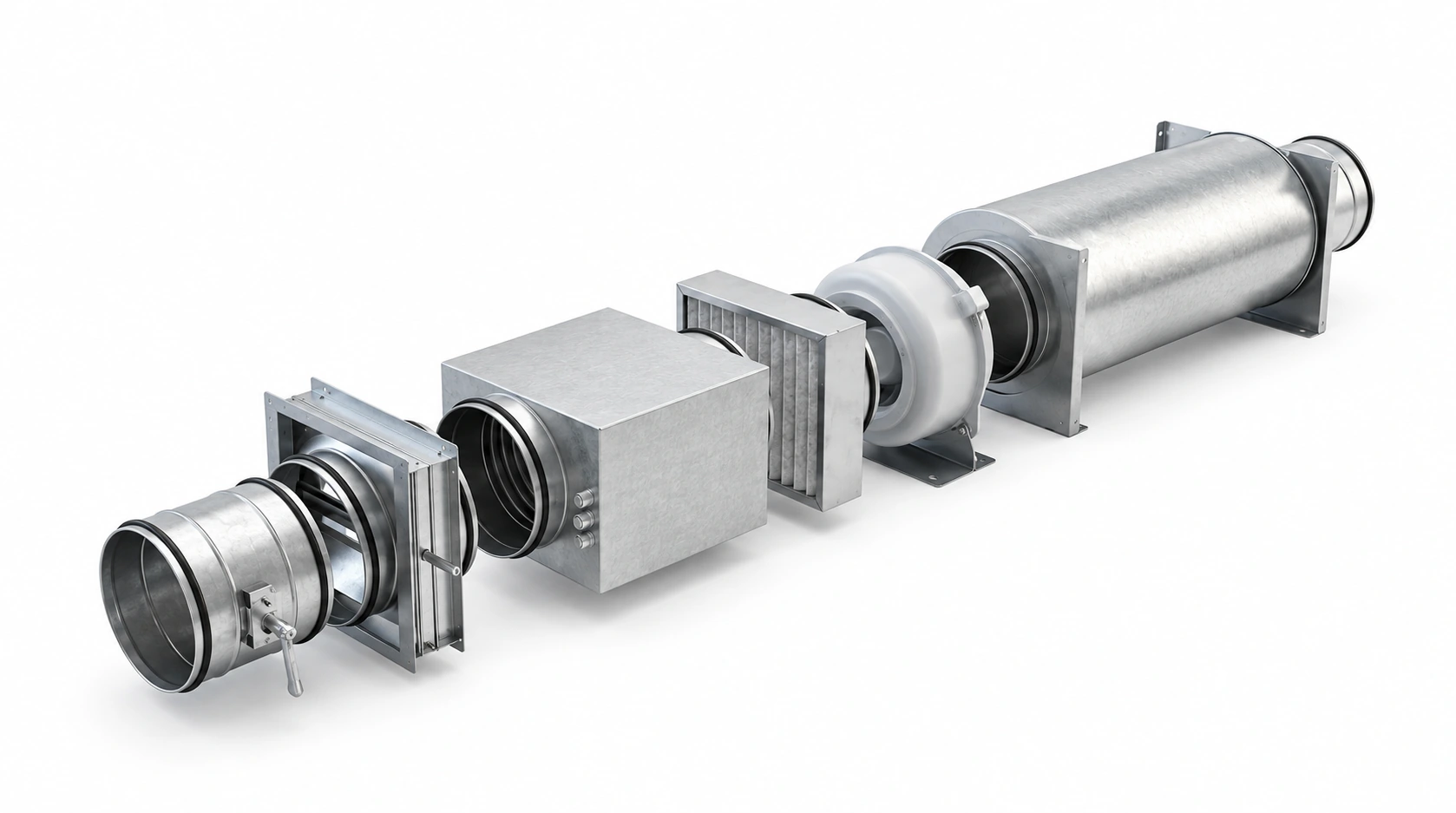

Канальные приточно-вытяжные установки

Сначала определяют требуемый расход наружного и удаляемого воздуха по назначению помещений, числу людей и технологическим выделениям. Затем рассчитывают сопротивление фильтров, нагревателей, воздуховодов, решёток и других элементов при этом расходе. Установку выбирают по рабочей точке «расход — доступное давление», а не по максимальному расходу в каталоге без сети.

Для подбора пришлите расчёт воздухообмена, аэродинамику сети, параметры наружного воздуха, состав секций, требования к шуму и месту монтажа. Если система регулируемая, проверьте режимы неполной и пиковой нагрузки.

Часто да: рекуператор возвращает лишь часть тепла вытяжного воздуха. Температура притока после него зависит от температуры улицы, температуры и влажности вытяжки, эффективности теплообменника и режима защиты от обмерзания. Если после рекуператора воздух холоднее требуемой температуры подачи, проект предусматривает водяной или электрический догрев и проверяет доступную тепловую мощность.

Алгоритм антиобмерзания может временно менять расход или снижать эффективность рекуперации, поэтому зимний расчёт делают для неблагоприятного режима, а не по паспортному КПД в одной точке. Наличие рекуператора, нагревателя и конкретного алгоритма в комплектации СКАЙТЕХ нужно подтвердить в спецификации; текущая карточка канальной установки не обещает их для каждой модели.

Предусмотрите место для корпуса, воздуховодов, замены фильтров, открывания сервисных панелей, питания и автоматики. Проверьте несущую способность основания или подвесов, путь доставки секций, шум и вибрацию относительно соседних помещений. Если образуется конденсат, заранее продумайте его отвод.

Для канальной установки СКАЙТЕХ выбор также зависит от круглой или прямоугольной группы и доступного пространства в венткамере либо за потолком. Инженеру следует передать план и разрез помещения, расчётную сеть, желаемое положение патрубков и ограничения по обслуживанию. Окончательные зазоры берут из паспорта выбранного исполнения.

Определите проектный расход притока и вытяжки и сопротивление сети при загрязнённом фильтре. Затем проверяют рабочую точку вентилятора, мощность нагрева и охлаждения, шум и режимы частичной нагрузки.

Для расчёта нужны аэродинамика каналов, параметры наружного воздуха и перечень секций. Конкретную установку выбирают по доступному давлению, а не по верхней границе каталожного диапазона.

На схеме покажите направление потоков, вход и выход установки, фильтры, нагреватель, возможный рекуператор, заслонки, датчики и дренаж. Отдельно обозначьте, как приточная и вытяжная ветви связаны с помещениями.

Если предусмотрена рекуперация, нужны режим обхода и защита от обмерзания по выбранной модели. Схему подключения автоматики и теплоносителя согласуют вместе с компоновкой корпуса.

Учитывают баланс притока и вытяжки, располагаемое давление, тепло- и холодопроизводительность, акустику и доступ к обслуживанию. Место монтажа влияет на исполнение корпуса и направление открытия сервисных панелей.

Предусмотрите замену фильтров, отвод конденсата при его образовании и защиту водяного нагревателя от замерзания. Состав оборудования уточняют по проекту; карточка категории не гарантирует наличие всех секций в каждой модели.

Закрепите установку по монтажному чертежу, установите виброизоляцию при необходимости и подключите каналы без передачи на корпус лишней нагрузки. Сохраните доступ к фильтрам, приводам и электрическим соединениям.

Перед запуском проверьте герметичность стыков, дренаж, направление вентиляторов, электропитание и алгоритмы защит. Фактический расход и давление измеряют после подключения всей сети, а не оценивают по паспортному максимуму.

Корпус содержит вентиляторные и выбранные секции обработки воздуха; их состав зависит от задания. Приток и вытяжка могут выполняться раздельно или в единой компоновке, поэтому внутреннюю схему нельзя выводить из названия категории.

Запросите чертёж конкретного исполнения с сечениями патрубков, стороной обслуживания, массой и перечнем секций. Это позволит проверить подключение каналов и доступ к расходным элементам.

Измерьте доступную длину, ширину и высоту зоны монтажа вместе с местом для каналов, сервисных дверей и замены фильтров. Для подвесного монтажа проверьте несущую способность перекрытия и пространство под крепления.

Согласуйте доступ к электрическому щиту, дренажу и трубной обвязке, если они требуются. Окончательные отступы определяют по паспорту выбранной установки.

До отгрузки в заказе фиксируют модель, состав секций, патрубки и число грузовых мест. Упаковка, доставка до объекта, разгрузка и подъём на этаж зависят от договора и должны быть перечислены отдельно.

Передайте адрес, ограничения подъезда и размеры проёмов. Если установка поступает частями, проверьте комплектность по упаковочному листу до сборки и сохраните документы на оборудование.

Размер зависит от расхода, сечения каналов и числа секций. Помимо корпуса учитывайте длину гибких вставок, поворотов каналов, обслуживания фильтров и открывания панели.

Для заказа запросите габаритный чертёж выбранной модели и сравните его с фактическим проёмом и трассой доставки. Нельзя выводить размеры по диапазону производительности категории.

Сопоставьте расчётный расход и полное давление с характеристикой вентилятора, затем проверьте секции, тепловую мощность, шум и место установки. Для разных объектов при одном расходе может понадобиться разный нагреватель и фильтрация.

Инженеру передайте сеть, режимы работы, доступный теплоноситель и ограничения помещения. Выбор фиксируют в спецификации с перечнем узлов и рабочей точкой.
