Смесительные узлы

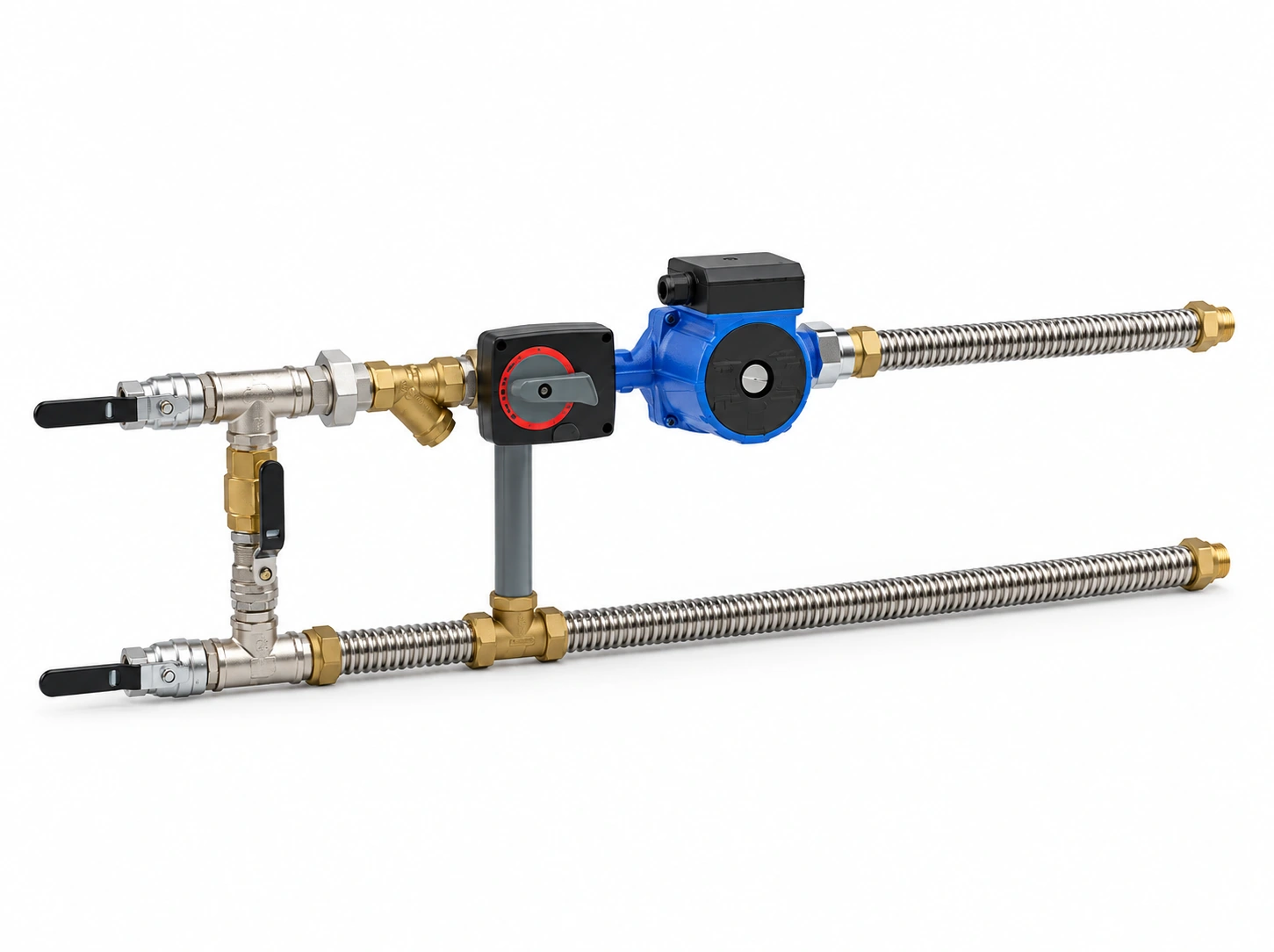

Смесительный узел регулирует параметры теплоносителя, проходящего через водяной калорифер приточной установки, чтобы поддерживать заданную температуру подаваемого воздуха. В зависимости от схемы в него входят регулирующий клапан с приводом, насос, фильтр, запорная и измерительная арматура. Состав и схема обвязки определяются расходом, температурами подачи и обратки, располагаемым давлением и алгоритмом автоматики.

СКАЙТЕХ описывает такие узлы как оборудование для контура водяного нагревателя. Отправьте параметры калорифера и гидравлическую схему: инженер подберёт конкретную комплектацию. Смесительный узел также участвует в защите калорифера от замерзания, но алгоритм защиты задаётся всей системой управления, а не только наличием клапана.

Если датчик нужен для контроля температуры воды после калорифера, измерять следует именно температуру выходящего из него теплоносителя, а не температуру в произвольной точке смесительного узла. Иначе автоматика может видеть уже смешанную воду и не заметить опасное охлаждение теплообменника. Точное место врезки, тип датчика и уставки определяют гидравлическая и функциональная схемы объекта.

Для расчёта шкафа и узла передайте схему с направлением потока, точками измерения, насосом и клапаном. При монтаже проверьте, что датчик доступен для обслуживания и правильно обозначен в схеме автоматики. Нельзя переносить уставки и расположение датчика с чужой установки без проверки проекта.

Нужны мощность и гидравлическое сопротивление калорифера, температуры подачи и обратки, расход теплоносителя и доступный перепад давления. По ним подбирают клапан, насос, фильтр и элементы обвязки.

В расчётной ведомости запишите исходные значения и количество изделий. Итоговую цену смесительного узла калорифера можно подтвердить после проверки проекта и состава комплекта, поэтому не переносите стоимость типового изделия на другое исполнение.

Гидравлическая схема показывает направление потока, насос, регулирующий клапан, байпас при его наличии, фильтр и точки измерения. Отдельно обозначают связь привода и датчиков со шкафом автоматики.

Приложите к заявке актуальную схему с номером редакции и спецификацией. Если размеры или подключения ещё не согласованы, отметьте их как открытые вопросы до запуска смесительного узла калорифера в производство.

Проектировщик увязывает узел с характеристиками водяного нагревателя и тепловой сети, а также алгоритмом защиты от замерзания. Нельзя переносить схему другого объекта без проверки расхода и располагаемого давления.

Согласуйте проектное решение со смежными разделами здания до заказа. Изменение трассы, нагрузок или места размещения смесительного узла калорифера после изготовления может потребовать переделки узлов и новых чертежей.

Обвязку собирают по согласованной схеме с доступом к фильтру, насосу и запорной арматуре. Перед пуском проверяют направление потока, герметичность, работу клапана и корректность датчиков.

Точный порядок сборки и контрольные операции берут из паспорта выбранной модификации и рабочего проекта. Выполненные соединения и маркировку проверяют до закрытия их облицовкой или изоляцией.

Состав узла зависит от проекта; у СКАЙТЕХ перечислены возможные клапан, насос, фильтр и привод. Даже при одинаковой мощности калорифера диаметры и компоновка могут отличаться из-за гидравлического режима.

Для проверки запрашивайте чертёж конкретной модификации с материалами, присоединениями и обслуживаемыми элементами. Общий вид категории не подтверждает конструкцию отдельного заказа.

Оставьте пространство для обслуживания насоса, очистки фильтра и демонтажа привода. Проверьте положение относительно калорифера, возможность слива и безопасный подвод питания.

До изготовления передайте план и разрез с фактическими размерами зоны монтажа. Так инженер проверит размещение корпуса, доступ к крепежу, подключению и обслуживанию.

В спецификации перечисляют все приборы, арматуру, привод и схему сборки; комплектность нельзя определять по общему названию «смесительный узел». Условия упаковки, доставки и монтажа фиксируют в заказе.

Проверьте, что в договоре отдельно указаны адрес, срок, упаковка, разгрузка, комплект документов и состав работ на объекте. Эти условия нельзя надёжно вывести из общей карточки смесительного узла калорифера.

Присоединительные диаметры берут из гидравлического расчёта и патрубков калорифера, а общий габарит — из компоновочного чертежа. Для подбора в тесной венткамере заранее сообщите допустимое место установки.

Сравнивайте габарит изделия и размеры присоединений по утверждённому чертежу. Оставьте запас места для монтажа и обслуживания, который предусмотрен паспортом конкретного исполнения.

Сопоставьте параметры теплоносителя и калорифера, затем проверьте клапан по расходу и перепаду давления, насос и автоматику защиты. Инженеру отправьте схему теплоснабжения и паспорт нагревателя.

Передайте инженеру исходные данные и ведомость оборудования. В заказе зафиксируйте модификацию, комплектность и согласованный чертёж. Одного названия категории для заказа недостаточно.
