Шкафы автоматики

Это собранный по проекту щит, который получает сигналы датчиков и командует вентиляторами, нагревателями, клапанами и другими исполнительными устройствами. Он реализует режимы запуска, регулирования и остановки, показывает состояние системы и обрабатывает аварии. Состав зависит от конкретной установки: универсального шкафа для любой схемы притока и вытяжки нет.

СКАЙТЕХ комплектует шкафы автоматики по заданию заказчика и может использовать контроллеры Zentec или Segnetics. Заранее перечислите подключения, блокировки, интерфейс диспетчеризации и требования к питанию. При согласовании проверьте марку контроллера и всю функциональную схему.

Приложите функциональную схему вентиляции, перечень вентиляторов, нагревателей, клапанов и датчиков, мощность и питание каждого потребителя. Укажите число входов и выходов, требуемые сигналы на диспетчеризацию, сценарии аварий, пожарные блокировки, способ регулирования и место установки шкафа. Если часть данных ещё неизвестна, отметьте это отдельно.

На этой основе инженер определит состав контроллера, силовых аппаратов, частотных преобразователей, датчиков, корпуса и программирования. Сравнивать предложения стоит по одинаковому перечню функций: щит с неполным набором сигналов может выглядеть дешевле, но не выполнить алгоритм объекта.

Состав шкафа рассчитывают по числу и мощности двигателей, нагревателей, приводов и датчиков, количеству сигналов и алгоритмам управления. Отдельно определяют питание, защитные аппараты, резерв по входам и выходам и тепловыделение внутри корпуса.

Приложите функциональную схему и перечень сигналов; цена шкафа по одному числу вентиляторов будет неполной. Программирование, диспетчеризацию и пусконаладку следует явно включить или исключить из предложения.

Нужны однолинейная электрическая схема, схема внешних подключений и функциональный алгоритм работы установки. В них отмечают клеммы двигателей, датчиков, приводов, пожарной сигнализации и диспетчеризации.

Если используются контроллеры Zentec или Segnetics, выбор платформы не заменяет перечня функций. До изготовления согласуйте таблицу сигналов и режимы аварийного отключения.

Проектирование начинается с описания режимов работы: запуск, регулирование, защита от замерзания, аварии, пожарные блокировки и восстановление питания. Затем выбирают аппаратную схему, степень защиты корпуса и место размещения.

Разделите требования к силовому питанию и слаботочным цепям, укажите интерфейсы связи и требования заказчика к диспетчеризации. Изменение алгоритма после сборки может потребовать другой состав оборудования.

Шкаф устанавливают на рассчитанное основание или стену с доступом к двери, клеммам и обслуживанию. Кабельные вводы, заземление, разделение силовых и сигнальных цепей выполняют по проекту и документации изделия.

После подключения проверяют соответствие маркировки схеме, защиту цепей, сигналы датчиков и каждый режим работы установки. Пуск без проверки межблочных связей и блокировок может привести к неправильной работе оборудования.

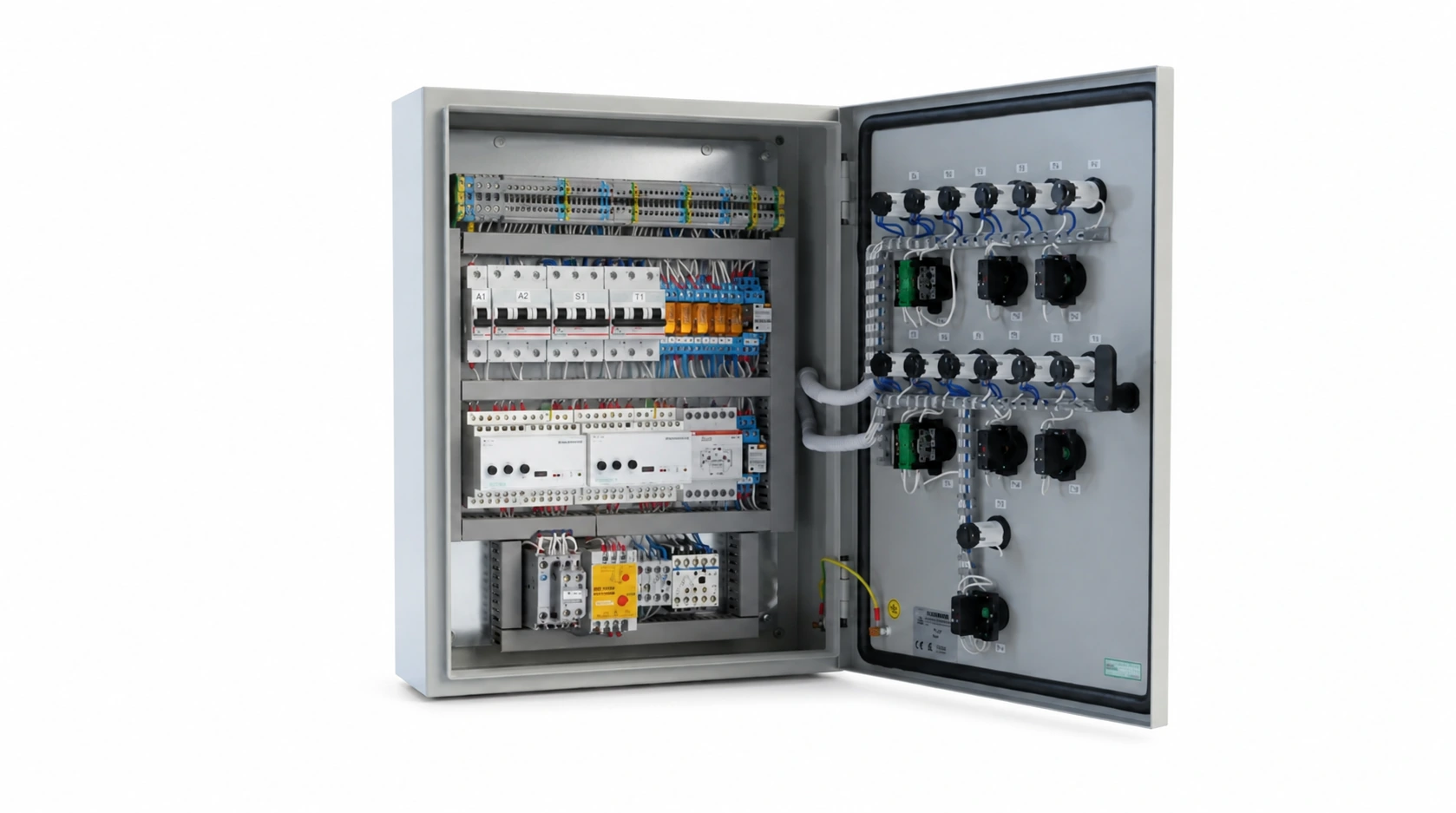

В корпусе размещаются защитные и коммутационные аппараты, контроллер, клеммы, при необходимости частотные преобразователи и элементы индикации. Конкретный состав определяется подключаемой установкой и числом сигналов.

Для проверки конструкции запросите компоновочный чертёж, однолинейную схему, перечень аппаратов и запас места под кабели. Название контроллера само по себе не описывает возможности готового шкафа.

Подберите место с доступом к дверце, допустимыми температурой и влажностью, требуемой степенью защиты и возможностью подвести кабели. Проверьте основание, вентиляцию корпуса и расстояния для обслуживания аппаратов.

До изготовления сообщите, будет ли шкаф в венткамере, на улице или в другом помещении. От этого зависят корпус, вводы, климатическое исполнение и габариты.

Шкаф поставляют в согласованной комплектации с маркировкой клемм, схемами и документами на изделие. Упаковку, способ перевозки, адрес доставки, монтаж и программирование фиксируют в коммерческом предложении и договоре.

При приёмке сравните шильдик, перечень аппаратов и версии схем с утверждённым заданием. Кабели до полевого оборудования могут не входить в комплект и должны быть указаны отдельно.

Размер корпуса зависит от количества силовых аппаратов, контроллера, частотных преобразователей, кабельных вводов и запаса для монтажа. Нельзя назначить габарит только по числу подключённых вентиляторов.

Для размещения запросите чертёж шкафа с открытой дверью и зоной подвода кабелей. Сверьте его с фактической стеной или нишей до утверждения компоновки.

Выбирайте шкаф по утверждённому алгоритму и перечню подключений, а не по фотографии или марке контроллера. Проверьте питание двигателей, защиту, управление клапанами, датчики и требуемые интерфейсы связи.

СКАЙТЕХ может комплектовать шкафы на Zentec или Segnetics по заданию. В заявке перечислите все режимы и сигналы, чтобы сравнивать предложения по одинаковой функциональности.
