Регулятор температуры МРТ380.14-40

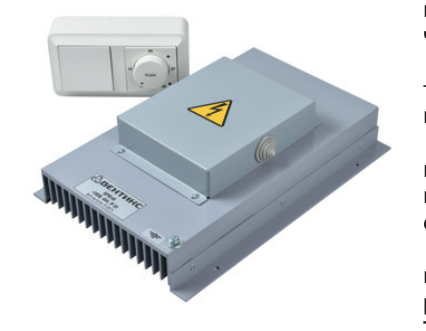

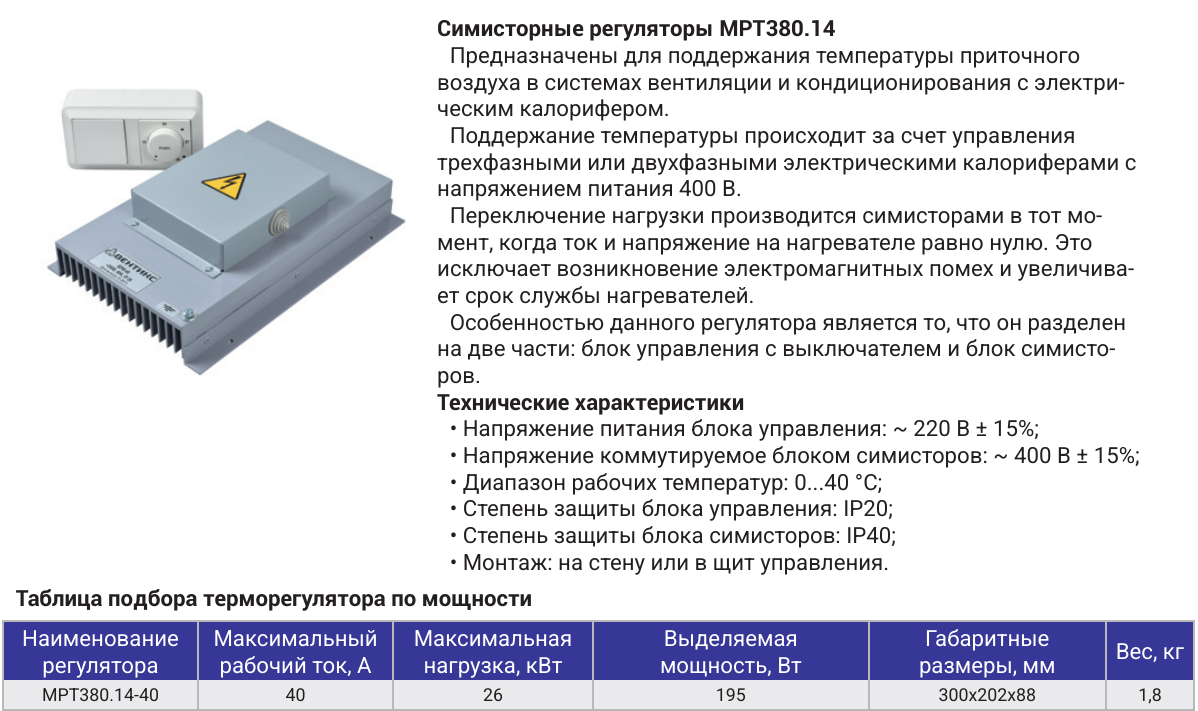

Симисторные регуляторы МРТ380.14 Предназначены для поддержания температуры приточного воздуха в системах вентиляции и кондиционирования с электрическим калорифером. Поддержание температуры происходит за счет управления трехфазными или двухфазными электрическими калориферами с напряжением питания 400 В. Переключение нагрузки производится симисторами в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей. Особенностью данного регулятора является то, что он разделен на две части: блок управления с выключателем и блок симисторов. Технические характеристики • Напряжение питания блока управления: ~ 220 В ± 15%; • Напряжение коммутируемое блоком симисторов: ~ 400 В ± 15%; • Диапазон рабочих температур: 0...40 °С; • Степень защиты блока управления: IP20; • Степень защиты блока симисторов: IP40; • Монтаж: на стену или в щит управления.

Схема подключения вентилятора и нагревателя на 400 В/ 3 фазы мощностью до 16(26)-ти кВт к терморегулятору МРТ.380.14-40(25)

А1 – блок управления терморегулятора МРТ380.14; А2 – блок симисторов терморегулятора МРТ380.14; ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k; M – вентилятор (либо контактор управляющий вентилятором); EK – нагреватель 400В/ 3 фазы; L1, L2, L3 – сеть ~380 В; L1 нерегулируемая фаза.

Схема подключения вентилятора и нагревателя на 220 В мощностью до 5(8)-ти кВт к терморегулятору МРТ.380.14-40(25) к сети 220 В

А1 – блок управления терморегулятора МРТ380.14; А2 – блок симисторов терморегулятора МРТ380.14; ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k; M – вентилятор (либо контактор управляющий вентилятором); EK – нагреватель 220В/ 1 фаза; L1 нерегулируемая фаза.

Схема подключения вентилятора и нагревателей на 400В/ 2фазы мощностью до 11 (17,6)-ти кВт к терморегулятору МРТ380.14-40(25)

А1 – блок управления терморегулятора МРТ380.14; А2 – блок симисторов терморегулятора МРТ380.14; ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k; M – вентилятор (либо контактор управляющий вентилятором); EK – нагреватель 400В/ 2 фазы; L2, L3 – сеть ~380 В; L1 нерегулируемая фаза.

А1 – блок управления терморегулятора МРТ380.14; А2 – блок симисторов терморегулятора МРТ380.14; А3 – блок расширения мощности БРМ-40; ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k; M – вентилятор (либо контактор управляющий вентилятором) ; EK1 – 1-я ступень мощности нагревателя 400В/ 3 фазы; EK2 – 2-я ступень мощности нагревателя 400В/ 3 фазы; L1, L2, L3 – сеть ~380 В; L1 нерегулируемая фаза.

M1 – приточный вентилятор мощностью до 7,5 кВт, 400 В; М2 – электропривод воздушной заслонки с пружинным возвратом, питание 220 В (например, Belimo Lf230); EК – электрический канальный нагреватель 3ф мощностью до 24 кВт, 400 В; Q и Y – биметаллические термовыключатели электрического калорифера; А1 – блок управления терморегулятора МРТ380; А2 – блок симисторов МРТ380 ; ТЕ1 – датчик температуры ТД1 или КТД1; А В С – сеть ~ 380 B; N – рабочая нейтраль; PE – защитная земля. Между собой блок управления и блок симисторов должны быть соединены 4-х метровым кабелем, входящим в комплект поставки. Важно соблюдать полярность! Для правильной работы, между клеммами 2 и 3 канального нагревателя должна быть установлена перемычка. Для правильной работы блока силового между контактами 14-15 и 17-18 необходимо установить перемычки.
