Регуляторы температуры

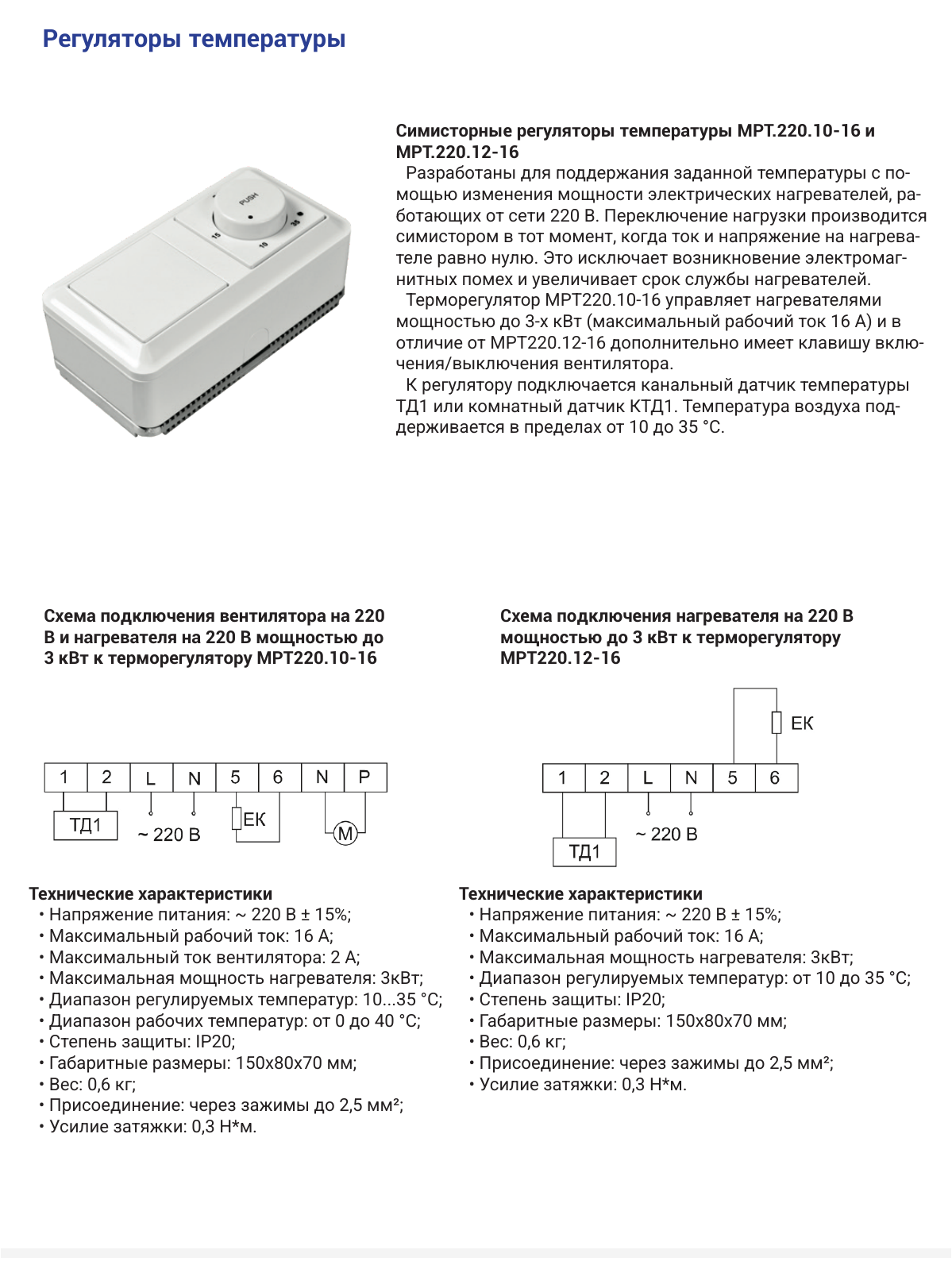

Симисторные регуляторы температуры МРТ.220.10-16 и МРТ.220.12-16 Разработаны для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих от сети 220 В. Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей. Терморегулятор МРТ220.10-16 управляет нагревателями мощностью до 3-х кВт (максимальный рабочий ток 16 А) и в отличие от МРТ220.12-16 дополнительно имеет клавишу включения/выключения вентилятора. К регулятору подключается канальный датчик температуры ТД1 или комнатный датчик КТД1. Температура воздуха поддерживается в пределах от 10 до 35 °С.

Схема подключения вентилятора на 220 В и нагревателя на 220 В мощностью до 3 кВт к терморегулятору МРТ220.10-16

Схема подключения нагревателя на 220 В мощностью до 3 кВт к терморегулятору МРТ220.12-16

Технические характеристики

Технические характеристики • Напряжение питания: ~ 220 В ± 15%; • Напряжение питания: ~ 220 В ± 15%; • Максимальный рабочий ток: 16 А; • Максимальный рабочий ток: 16 А; • Максимальный ток вентилятора: 2 А; • Максимальная мощность нагревателя: 3кВт; • Максимальная мощность нагревателя: 3кВт; • Диапазон регулируемых температур: от 10 до 35 °С; • Диапазон регулируемых температур: 10...35 °С; • Степень защиты: IP20; • Диапазон рабочих температур: от 0 до 40 °С; • Габаритные размеры: 150х80х70 мм; • Степень защиты: IP20; • Вес: 0,6 кг; • Габаритные размеры: 150х80х70 мм; • Присоединение: через зажимы до 2,5 мм²; • Вес: 0,6 кг; • Усилие затяжки: 0,3 Н*м. • Присоединение: через зажимы до 2,5 мм²; • Усилие затяжки: 0,3 Н*м.

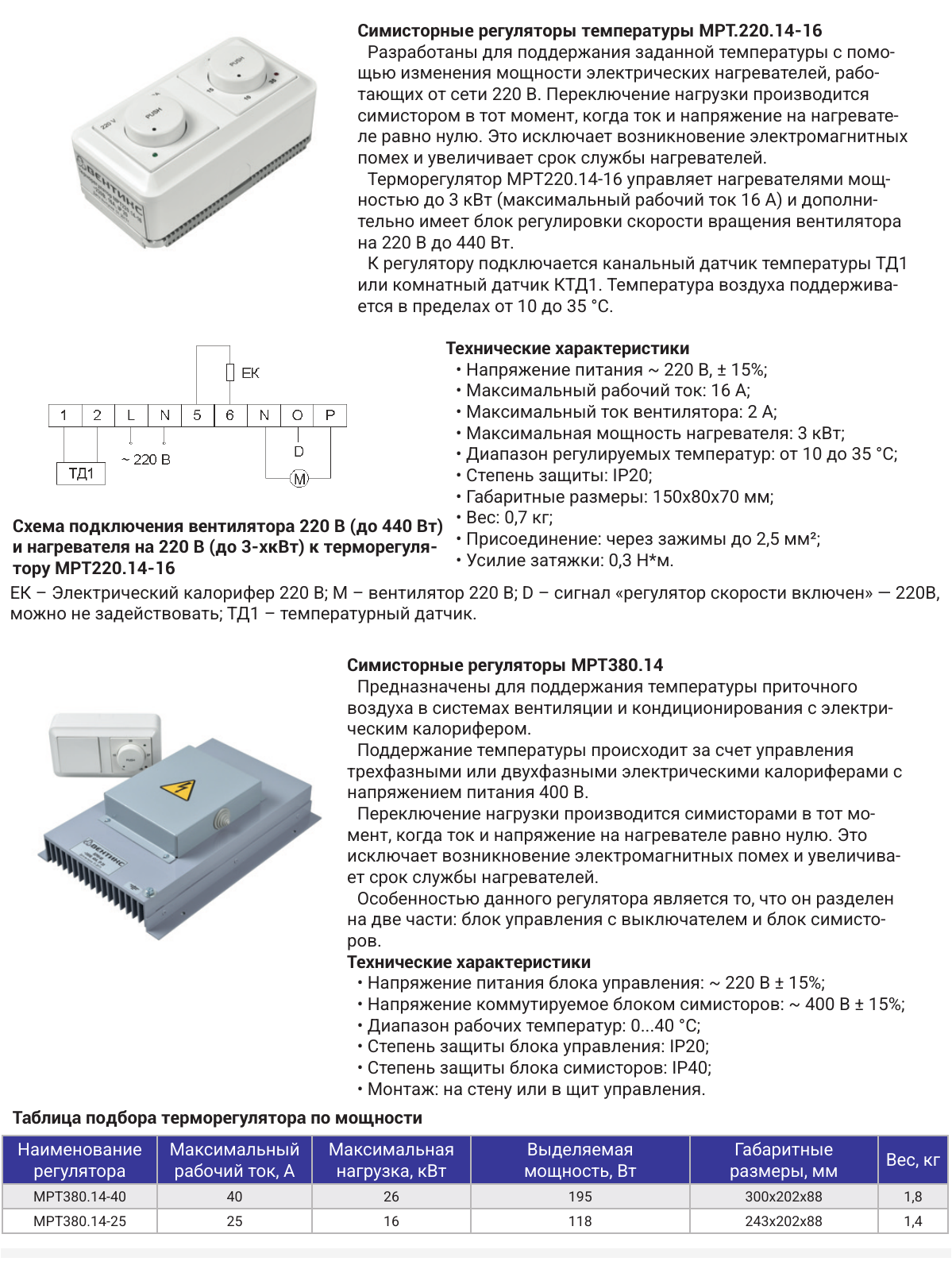

Симисторные регуляторы температуры МРТ.220.14-16 Разработаны для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих от сети 220 В. Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей. Терморегулятор МРТ220.14-16 управляет нагревателями мощностью до 3 кВт (максимальный рабочий ток 16 А) и дополнительно имеет блок регулировки скорости вращения вентилятора на 220 В до 440 Вт. К регулятору подключается канальный датчик температуры ТД1 или комнатный датчик КТД1. Температура воздуха поддерживается в пределах от 10 до 35 °С.

Технические характеристики

• Напряжение питания ~ 220 В, ± 15%; • Максимальный рабочий ток: 16 А; • Максимальный ток вентилятора: 2 А; • Максимальная мощность нагревателя: 3 кВт; • Диапазон регулируемых температур: от 10 до 35 °С; • Степень защиты: IP20; • Габаритные размеры: 150х80х70 мм; Схема подключения вентилятора 220 В (до 440 Вт) • Вес: 0,7 кг; и нагревателя на 220 В (до 3-хкВт) к терморегуля- • Присоединение: через зажимы до 2,5 мм²; • Усилие затяжки: 0,3 Н*м. тору МРТ220.14-16

ЕК – Электрический калорифер 220 В; М – вентилятор 220 В; D – сигнал «регулятор скорости включен» — 220В, можно не задействовать; ТД1 – температурный датчик.

Симисторные регуляторы МРТ380.14 Предназначены для поддержания температуры приточного воздуха в системах вентиляции и кондиционирования с электрическим калорифером. Поддержание температуры происходит за счет управления трехфазными или двухфазными электрическими калориферами с напряжением питания 400 В. Переключение нагрузки производится симисторами в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей. Особенностью данного регулятора является то, что он разделен на две части: блок управления с выключателем и блок симисторов. Технические характеристики • Напряжение питания блока управления: ~ 220 В ± 15%; • Напряжение коммутируемое блоком симисторов: ~ 400 В ± 15%; • Диапазон рабочих температур: 0...40 °С; • Степень защиты блока управления: IP20; • Степень защиты блока симисторов: IP40; • Монтаж: на стену или в щит управления.

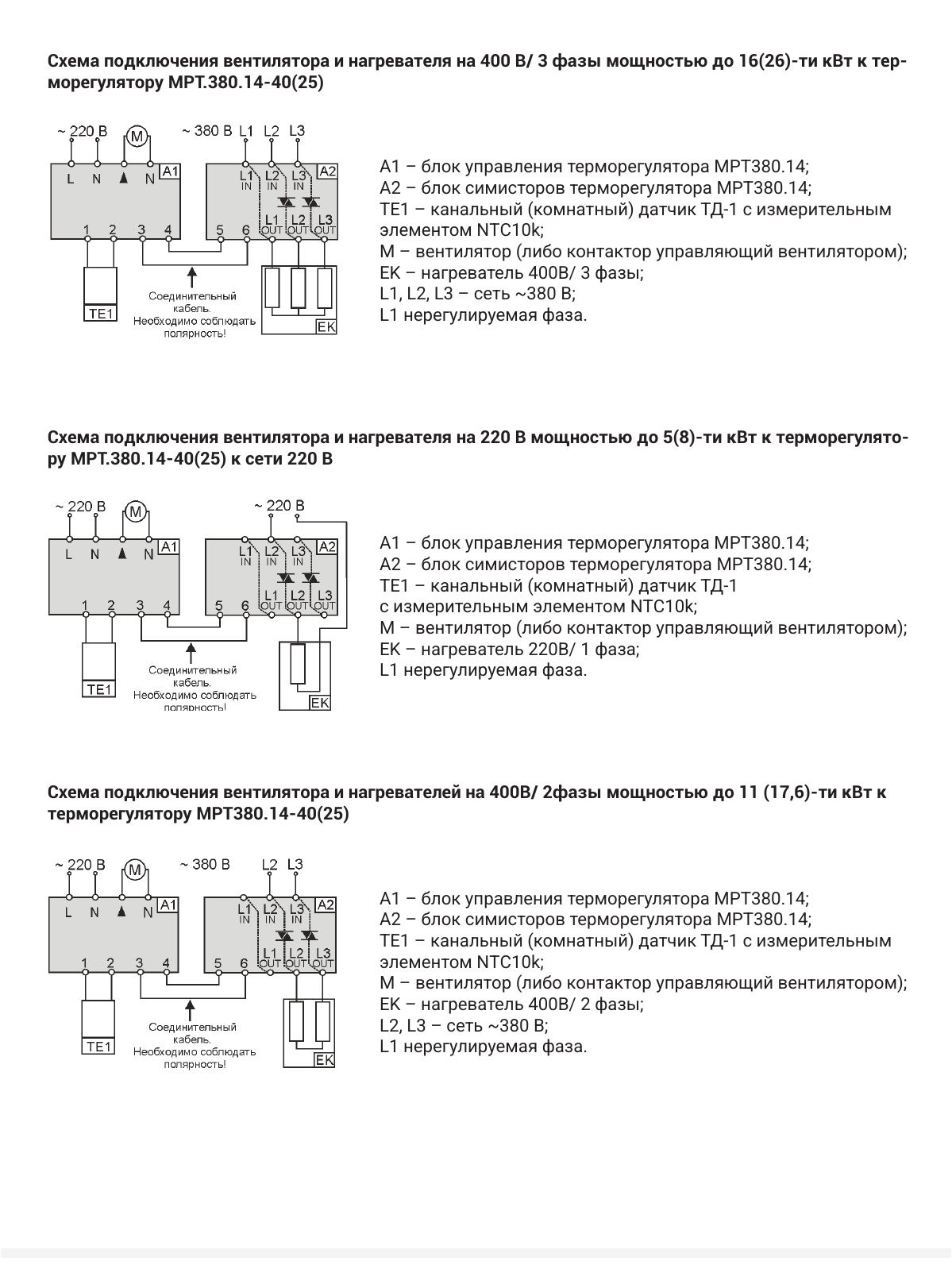

Схема подключения вентилятора и нагревателя на 400 В/ 3 фазы мощностью до 16(26)-ти кВт к терморегулятору МРТ.380.14-40(25)

А1 – блок управления терморегулятора МРТ380.14; А2 – блок симисторов терморегулятора МРТ380.14; ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k; M – вентилятор (либо контактор управляющий вентилятором); EK – нагреватель 400В/ 3 фазы; L1, L2, L3 – сеть ~380 В; L1 нерегулируемая фаза.

Схема подключения вентилятора и нагревателя на 220 В мощностью до 5(8)-ти кВт к терморегулятору МРТ.380.14-40(25) к сети 220 В

А1 – блок управления терморегулятора МРТ380.14; А2 – блок симисторов терморегулятора МРТ380.14; ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k; M – вентилятор (либо контактор управляющий вентилятором); EK – нагреватель 220В/ 1 фаза; L1 нерегулируемая фаза.

Схема подключения вентилятора и нагревателей на 400В/ 2фазы мощностью до 11 (17,6)-ти кВт к терморегулятору МРТ380.14-40(25)

А1 – блок управления терморегулятора МРТ380.14; А2 – блок симисторов терморегулятора МРТ380.14; ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k; M – вентилятор (либо контактор управляющий вентилятором); EK – нагреватель 400В/ 2 фазы; L2, L3 – сеть ~380 В; L1 нерегулируемая фаза.

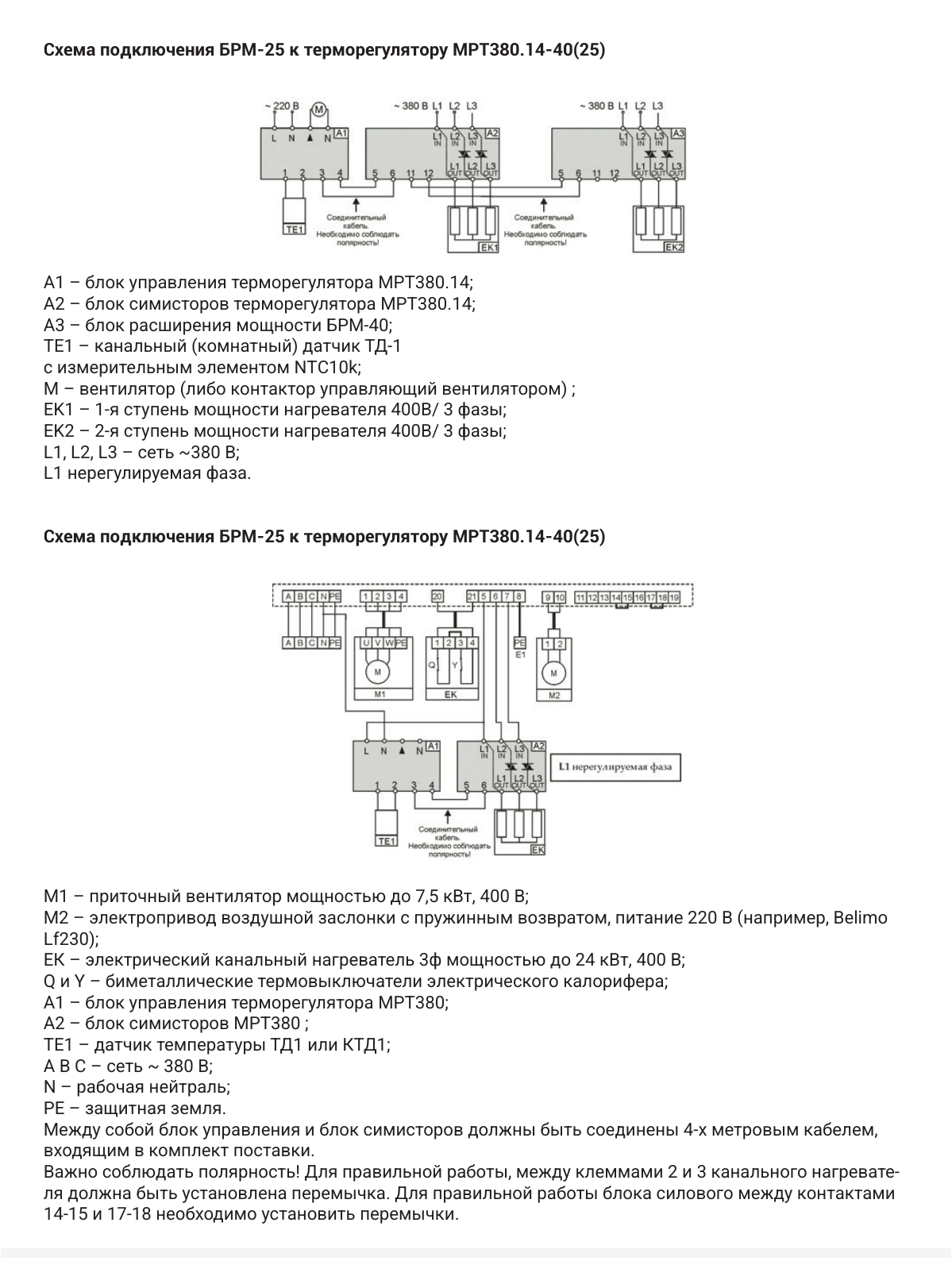

А1 – блок управления терморегулятора МРТ380.14; А2 – блок симисторов терморегулятора МРТ380.14; А3 – блок расширения мощности БРМ-40; ТE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k; M – вентилятор (либо контактор управляющий вентилятором) ; EK1 – 1-я ступень мощности нагревателя 400В/ 3 фазы; EK2 – 2-я ступень мощности нагревателя 400В/ 3 фазы; L1, L2, L3 – сеть ~380 В; L1 нерегулируемая фаза.

M1 – приточный вентилятор мощностью до 7,5 кВт, 400 В; М2 – электропривод воздушной заслонки с пружинным возвратом, питание 220 В (например, Belimo Lf230); EК – электрический канальный нагреватель 3ф мощностью до 24 кВт, 400 В; Q и Y – биметаллические термовыключатели электрического калорифера; А1 – блок управления терморегулятора МРТ380; А2 – блок симисторов МРТ380 ; ТЕ1 – датчик температуры ТД1 или КТД1; А В С – сеть ~ 380 B; N – рабочая нейтраль; PE – защитная земля. Между собой блок управления и блок симисторов должны быть соединены 4-х метровым кабелем, входящим в комплект поставки. Важно соблюдать полярность! Для правильной работы, между клеммами 2 и 3 канального нагревателя должна быть установлена перемычка. Для правильной работы блока силового между контактами 14-15 и 17-18 необходимо установить перемычки.

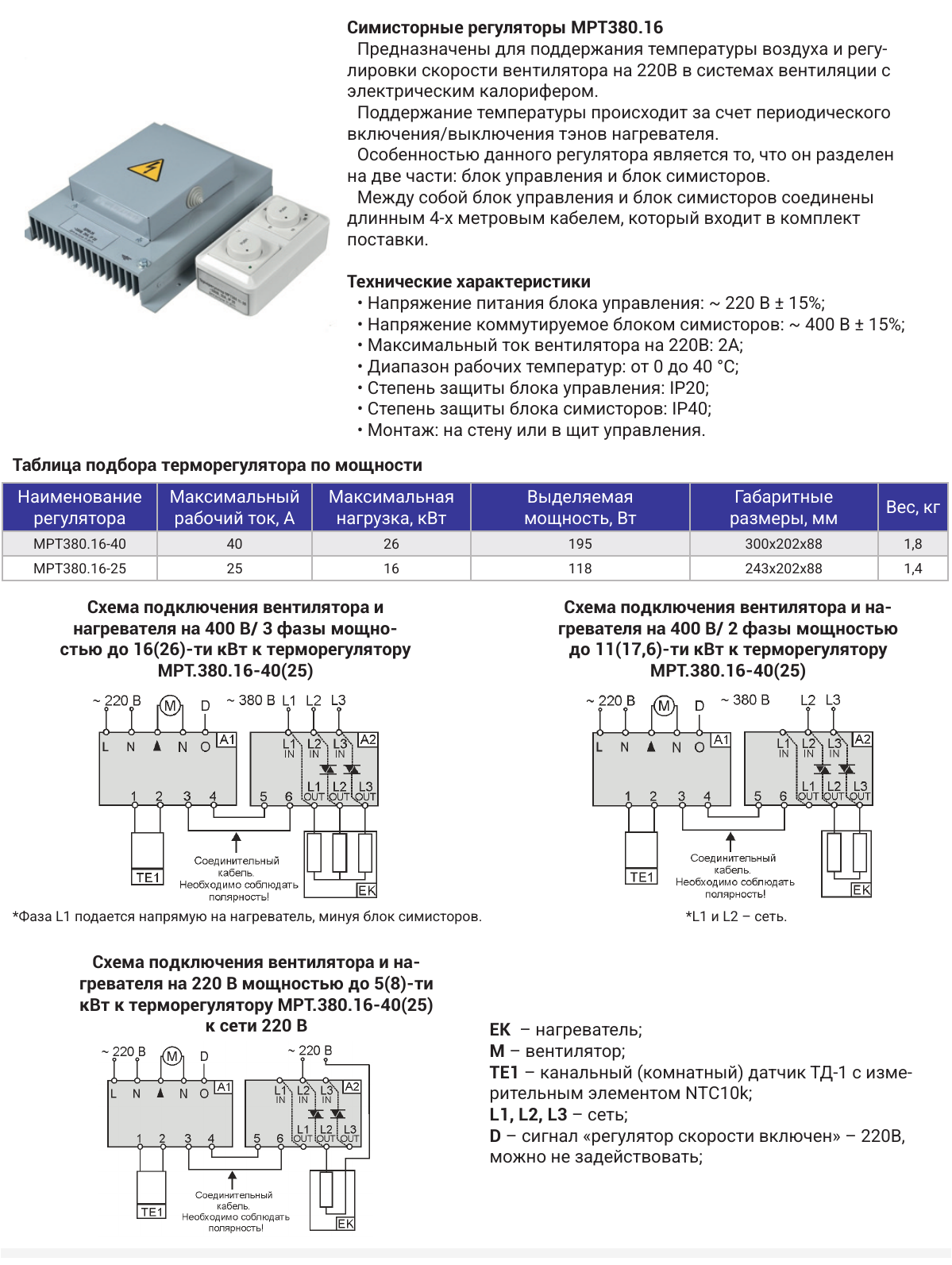

Симисторные регуляторы МРТ380.16 Предназначены для поддержания температуры воздуха и регулировки скорости вентилятора на 220В в системах вентиляции с электрическим калорифером. Поддержание температуры происходит за счет периодического включения/выключения тэнов нагревателя. Особенностью данного регулятора является то, что он разделен на две части: блок управления и блок симисторов. Между собой блок управления и блок симисторов соединены длинным 4-х метровым кабелем, который входит в комплект поставки.

Технические характеристики

• Напряжение питания блока управления: ~ 220 В ± 15%; • Напряжение коммутируемое блоком симисторов: ~ 400 В ± 15%; • Максимальный ток вентилятора на 220В: 2А; • Диапазон рабочих температур: от 0 до 40 °С; • Степень защиты блока управления: IP20; • Степень защиты блока симисторов: IP40; • Монтаж: на стену или в щит управления.

Схема подключения вентилятора и нагревателя на 400 В/ 3 фазы мощностью до 16(26)-ти кВт к терморегулятору МРТ.380.16-40(25)

Схема подключения вентилятора и нагревателя на 220 В мощностью до 5(8)-ти кВт к терморегулятору МРТ.380.16-40(25) к сети 220 В

Схема подключения вентилятора и нагревателя на 400 В/ 2 фазы мощностью до 11(17,6)-ти кВт к терморегулятору МРТ.380.16-40(25)

EK – нагреватель; M – вентилятор; TE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k; L1, L2, L3 – сеть; D – сигнал «регулятор скорости включен» – 220В, можно не задействовать;
