Регулятор температуры МРТ380.16-40

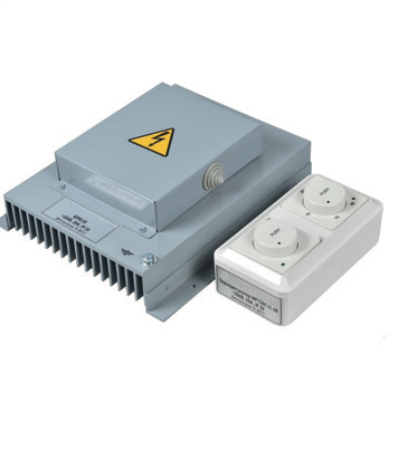

Симисторные регуляторы МРТ380.16 Предназначены для поддержания температуры воздуха и регулировки скорости вентилятора на 220В в системах вентиляции с электрическим калорифером. Поддержание температуры происходит за счет периодического включения/выключения тэнов нагревателя. Особенностью данного регулятора является то, что он разделен на две части: блок управления и блок симисторов. Между собой блок управления и блок симисторов соединены длинным 4-х метровым кабелем, который входит в комплект поставки.

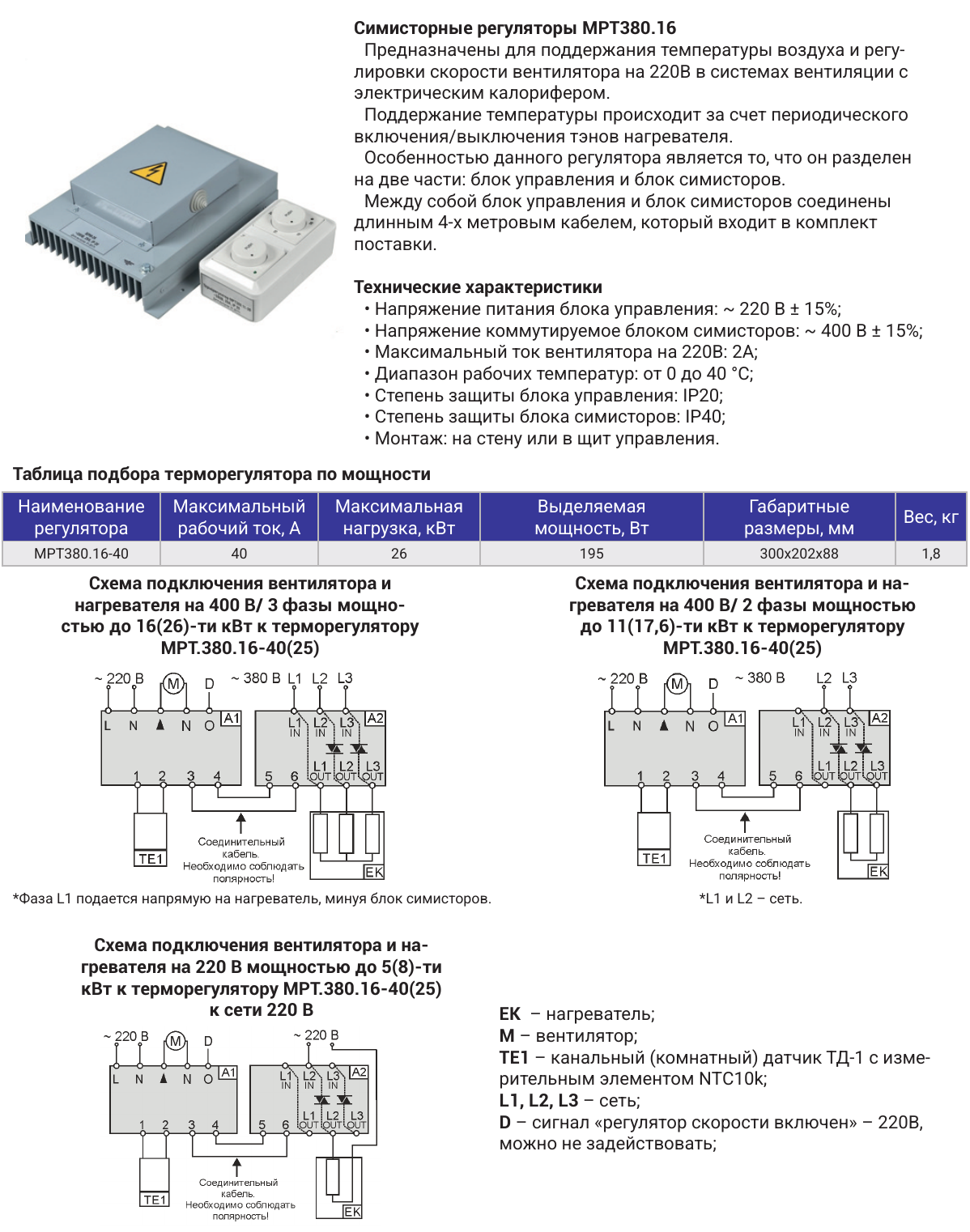

Технические характеристики

• Напряжение питания блока управления: ~ 220 В ± 15%; • Напряжение коммутируемое блоком симисторов: ~ 400 В ± 15%; • Максимальный ток вентилятора на 220В: 2А; • Диапазон рабочих температур: от 0 до 40 °С; • Степень защиты блока управления: IP20; • Степень защиты блока симисторов: IP40; • Монтаж: на стену или в щит управления.

Схема подключения вентилятора и нагревателя на 400 В/ 3 фазы мощностью до 16(26)-ти кВт к терморегулятору МРТ.380.16-40(25)

Схема подключения вентилятора и нагревателя на 220 В мощностью до 5(8)-ти кВт к терморегулятору МРТ.380.16-40(25) к сети 220 В

Схема подключения вентилятора и нагревателя на 400 В/ 2 фазы мощностью до 11(17,6)-ти кВт к терморегулятору МРТ.380.16-40(25)

EK – нагреватель; M – вентилятор; TE1 – канальный (комнатный) датчик ТД-1 с измерительным элементом NTC10k; L1, L2, L3 – сеть; D – сигнал «регулятор скорости включен» – 220В, можно не задействовать;
